Открытый узел

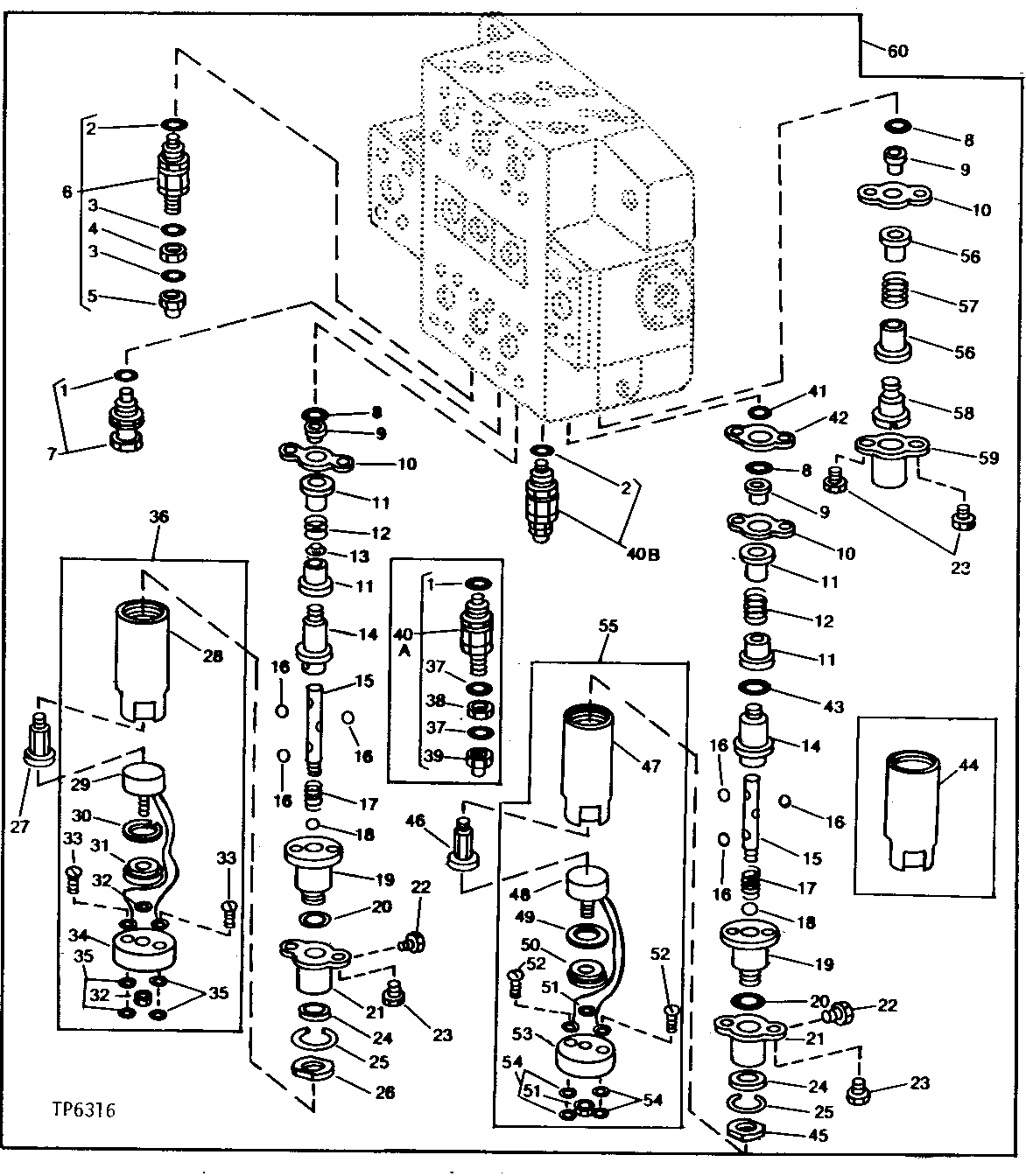

LOADER CONTROL VALVE (THREE-SPOOL LOWER SECTION) [04C23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T72573	1	O-Ring	-
2	T72573	3	O-Ring	-
3	H63283	2	O-Ring	-
4	T67424	1	Nut	-
5	T67425	1	Nut	-
7	AT59643	1	CHECK VALVE	ANTI-VOID
8	T71981	3	O-RING	(SUB FOR T19687, THIS APPLICATION)
9	T60354	3	SEAL	-
10	T60353	1	FLANGE	3.048 MM (.120")
10	T72009	1	FLANGE	1.905 MM (.075")
10	T72010	1	GASKET	0.508 MM (.020")
10	T72011	1	GASKET	0.054 MM (.010")
10	T72012	1	GASKET	0.127 MM (.005")
11	T62303	4	RETAINER	-
12	T62297	2	SPRING	-
13	T62298	1	BUSHING	-
14	T62304	2	END	-
15	T62308	2	PIN FASTENER	-
16	-	2	Part 20	(CONTAINS (3) T71988 AND T71989) (SUB FOR T62286) (WHEN AT68796 IS NO LONGER AVAILABLE, SUB (3) T71988 AND T71989)
17	T62292	2	SPRING	-
18	-	2	Part 22	(CONTAINS (3) T71988 AND T71989) (SUB FOR T62287) (WHEN AT68796 IS NO LONGER AVAILABLE, SUB (3) T71988 AND T71989)
19	T72008	2	SLEEVE	(SUB FOR T62306)
20	T22828	2	O-Ring	-
21	T62305	2	CAP	-
22	21H1302	2	SCREW	1/4" X 5/8"
23	19H2936	6	Screw	1/2" X 1-1/2"
24	T62289	2	WASHER	-
25	T62288	2	SNAP RING	-
26	T62040	1	NUT	-
27	AT59359	1	PISTON	-
28	T62037	1	SLEEVE	-
29	AT61344	1	MAGNET	-
30	H35226	1	Snap Ring	(SUB FOR U11027)
31	T62039	1	ORIFICE	-
32	14H786	2	Nut	1/4"
33	21H1353	2	Screw	0.138" X 3/4"
34	T64550	1	CAP	-
35	14H1026	4	Nut	0.138"
36	AT63459	1	MAGNET	-
37	H63283	2	O-Ring	-
38	T67424	1	Nut	-
39	T67425	1	Nut	-
41	P50631	1	O-Ring	-
42	T62299	1	SPACER	-
43	U17409	1	O-Ring	-
44	T62307	1	CAP	-
45	T62040	1	NUT	-
46	AT59359	1	PISTON	-
47	T62037	1	SLEEVE	-
48	AT61344	1	MAGNET	-
49	H35226	1	Snap Ring	(SUB FOR U11027)
50	T62039	1	ORIFICE	-
51	14H786	2	Nut	1/4"
52	21H1353	2	Screw	0.138" X 3/4"
53	T64550	1	CAP	-
54	14H1026	4	Nut	0.138"
55	AT63459	1	MAGNET	-
56	T60351	2	BUSHING	-
57	T62310	1	SPRING	-
58	T60352	1	SCREW	-
59	T60345	1	CAP	-
60	AT70859	1	CONTROL VALVE	3-SPOOL COMPLETE
60	AT69753	1	CONTROL VALVE	3-SPOOL COMPLETE, (SUB AT70859)
6B	AT69043	1	RELIEF VALVE	(SUB FOR AT64429)
40A	AT69750	1	RELIEF VALVE	(SUB AT70858)
40B	-	1	Part 45	( AT70858 NO LONGER AVAILABLE)

LOADER CONTROL VALVE (THREE-SPOOL LOWER SECTION) [04C23]
