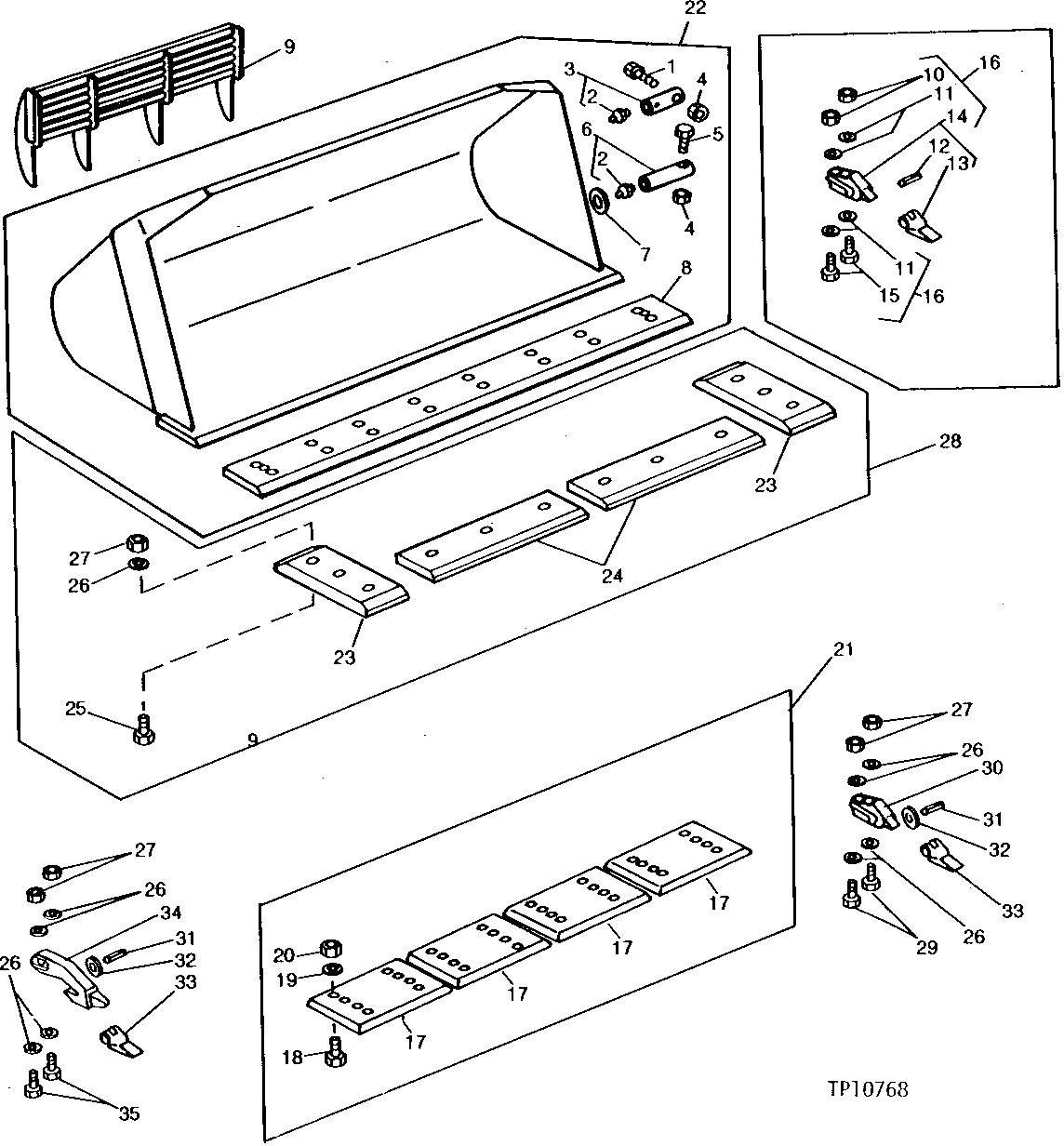

LOADER BUCKETS (SERIAL NO. 506810- ) [04B09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	08H4304	1	Cap Screw	3/4" X 6-1/2", (SUB FOR 08H4247)
2	JD7759	3	Lubrication Fitting	STRAIGHT, 1/8"
3	AT55323	1	PIN FASTENER	(BUCKET LINK TO BUCKET) (USE IF AVAILABLE OR ORDER JD7759 AND T57416 PIN)
4	T25879	3	Nut	-
5	19H3307	2	Cap Screw	3/4" X 6"
6	AT55324	2	PIN FASTENER	(BOOM TO BUCKET PIVOT) (USE IF AVAILABLE OR ORDER JD7759 AND T57417 PIN)
7	T60753	1	WASHER	-
8	T75745	1	CUTTING EDGE	G.P., 3.8 M3 (5 CU. YD) BUCKET AND M.H., 4.2 M3, (5-1/2 CU. YD) BUCKET, (SUB T78994)
8	T78994	1	DURA-MAX TM CUTTING EDGE	G.P. 3.8M3, (5 CU. YD.) BUCKET AND M.H., 4.2M3 (5 1/2 CU. YD.) BUCKET
8	-	1	Part 10	(SUB FOR T75772) G.P., 3.4 M3, (4-1/2 CU. YD) BUCKET, (SUB T78997)
8	-	1	Part 11	( T78997, NO LONGER AVAILABLE)
9	AT73868	1	GUARD	AUXILIARY, (SUB FOR AT73852)
10	U14554	16	LOCK NUT	(SUB FOR T56007) 2.8 M3 (3-1/2 CU. YD.), 3.4 M3 (4-1/2 CU. YD.), 4.2 M3 (5-1/2 CU. YD.) BUCKET
11	T56006	40	Washer	2.8 M3 (3-1/2 CU. YD.), 3.4 M3 (4-1/2 CU. YD.), 4.2 M3 (5-1/2 CU. YD.) BUCKET
12	25H1191	8	Groove Pin	1/2" X 4", (SUB FOR T56005) (SUB R136155)
12	R136155	8	Groove Pin	-
13	-	8	Part 17	( T56004 NO LONGER AVAILABLE) 92 MM (3.6") WIDE
14	-	8	Part 18	2.8 M3 (3-1/2 CU. YD.) G.P., 3.4 M3 (4-1/2 CU. YD.) G.P., 4.2 M3 (5-1/2 CU. YD.) M.H. BUCKET ( AT53816 NO LONGER AVAILABLE, FURNISH COMPONENTS)
14	-	8	Part 19	( T56003 NO LONGER AVAILABLE) (NOT ILLUSTRATED)
15	19H3368	16	Cap Screw	7/8" X 4-1/2", 7/8" X 4-1/2", 2.8 M3 (3-1/2 CU. YD.), 3.4 M3 (4-1/2 CU. YD.), 4.2 M3 (5-1/2 CU. YD.) BUCKET
16	AT53817	1	TOOTH	2.8 M3 (3-1/2 CU. YD.) G.P., 3.4 M3 (4-1/2 CU. YD.) G.P., 4.2 M3 (5-1/2 CU. YD.) M.H. BUCKET (CONTAINS (40) T56006, (16) U14554, AND (16) 19H3368)
17	T57933	4	Dura-Max Cutting Edge	3.4 M3 (4-1/2 CU. YD.) G.P., 3.8 M3 (5 CU. YD.) G.P., 4.2 M3 (5-1/2 CU. YD.) M.H. BUCKET

LOADER BUCKETS (SERIAL NO. 506810- ) [04B09]
