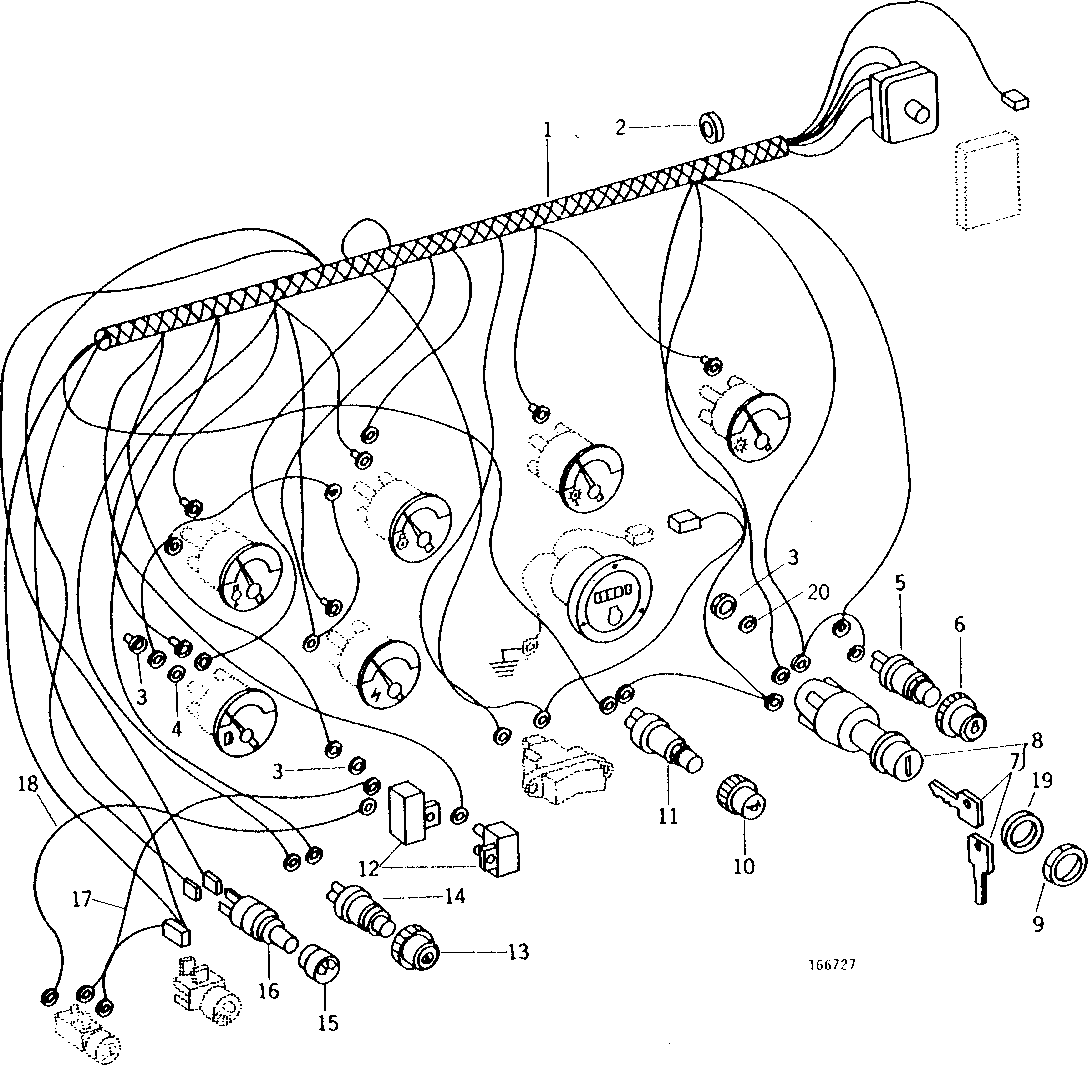

INSTRUMENT PANEL HARNESS WITH SWITCHES (SERIAL NO. -340198) [03E16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT56211	1	WIRING HARNESS	-
2	R27180	1	Grommet	-
3	14H631	13	Nut	0.190"
4	12H295	10	Lock Washer	0.190"
5	AT25258	1	SWITCH	START
6	T58440	1	CAP	(RED)
7	AT195302	1	Key	(SET OF TWO) (SUB FOR AT145929, THIS APPLICATION) (SUB FOR AR51481 AND AT145929)
8	AT37390	1	SWITCH	IGNITION
9	R44342	1	Nut	(SUB FOR T23878)
10	T55501	1	Cap	(BLACK)
11	AT25258	1	SWITCH	HORN
12	AT42040	2	CIRCUIT BREAKER	-
13	T55585	1	Cap	(YELLOW)
14	AT25258	1	SWITCH	FLUID STARTING AID
15	AT60729	1	KNOB	WASHER-WIPER (SUB T62635)
16	AT48388	1	SWITCH	WASHER-WIPER
17	-	1	Part 17	(MAKE FROM AR84006) (SUB FOR AT56121)
18	AT55442	1	WIRING LEAD	(SUB AT64730)
19	24H1275	1	Washer	1-1/64" X 1-1/2" X 0.075"
20	12H246	3	LOCK WASHER	0.190"

INSTRUMENT PANEL HARNESS WITH SWITCHES (SERIAL NO. -340198) [03E16]
