HOOD AND SIDE COVERS [03K12]

HOOD AND SIDE COVERS [03K12]

HOOD AND SIDE COVERS [03K12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

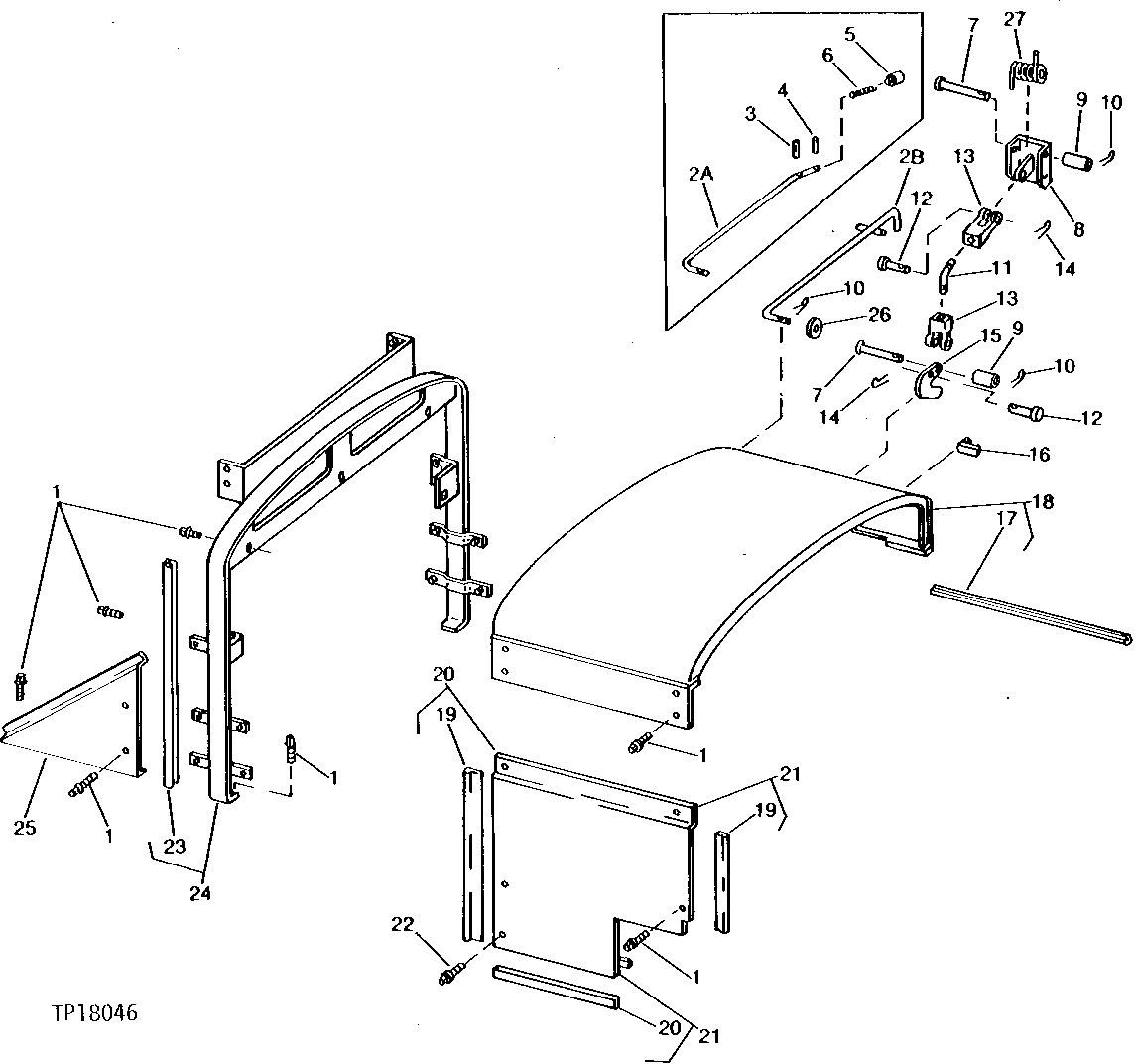

HOOD AND SIDE COVERS [03K12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T53268	24	Screw	-
2	AT67952	1	ROD	(SUB FOR T56201)
3	34H247	1	Spring Pin	1/8" X 3/4"
4	25H945	1	GROOVE PIN	1/8" X 3/4"
5	T58452	1	BUSHING	(SUB FOR T58452)
6	F3322R	1	SPRING	-
7	T14714	2	PIN	-
8	AT53984	1	BRACKET	-
9	28H1938	2	Bushing	3/8" X 1-3/16"
10	11M7081	3	Cotter Pin	2.500 X 20 MM
11	T56205	1	BOLT	-
12	-	2	Part 12	( C1067R - USE IF AVAILABLE)
12	R65563	2	Pin Fastener	(SUB FOR C1067R)
13	M1716T	2	Yoke	-
14	11M7082	2	Cotter Pin	2.500 X 25 MM
15	T58451	1	LATCH	-
16	AT42056	1	Lock	-
17	T58465	1	ISOLATOR	533 MM LONG (21")
18	AT56227	1	HOOD	-
19	-	1	Part 20	660 MM LONG (26") (MAKE FROM T59083)
20	-	1	Part 21	457 MM LONG (18") (MAKE FROM T58466)
21	AT56228	1	COVER	R.H. (ILLUSTRATED)
21	AT56230	1	COVER	L.H.
22	T55821	1	BOLT	-
23	-	1	Part 25	5 080 MM LONG (200') (MAKE FROM T58464)
24	AT56226	1	SUPPORT	-
24	AT72016	1	SUPPORT	-
25	T56209	1	COVER	R.H. (ILLUSTRATED)
25	T56212	1	COVER	L.H.
26	24H1305	1	Washer	13/32" X 13/16" X 0.065"
27	A2454R	1	SPRING ASSEMBLY	-
