Открытый узел

C-1 CLUTCH PACK [01D04]

C-1 CLUTCH PACK [01D04]

C-1 CLUTCH PACK [01D04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

C-1 CLUTCH PACK [01D04]

Нет текстового описания

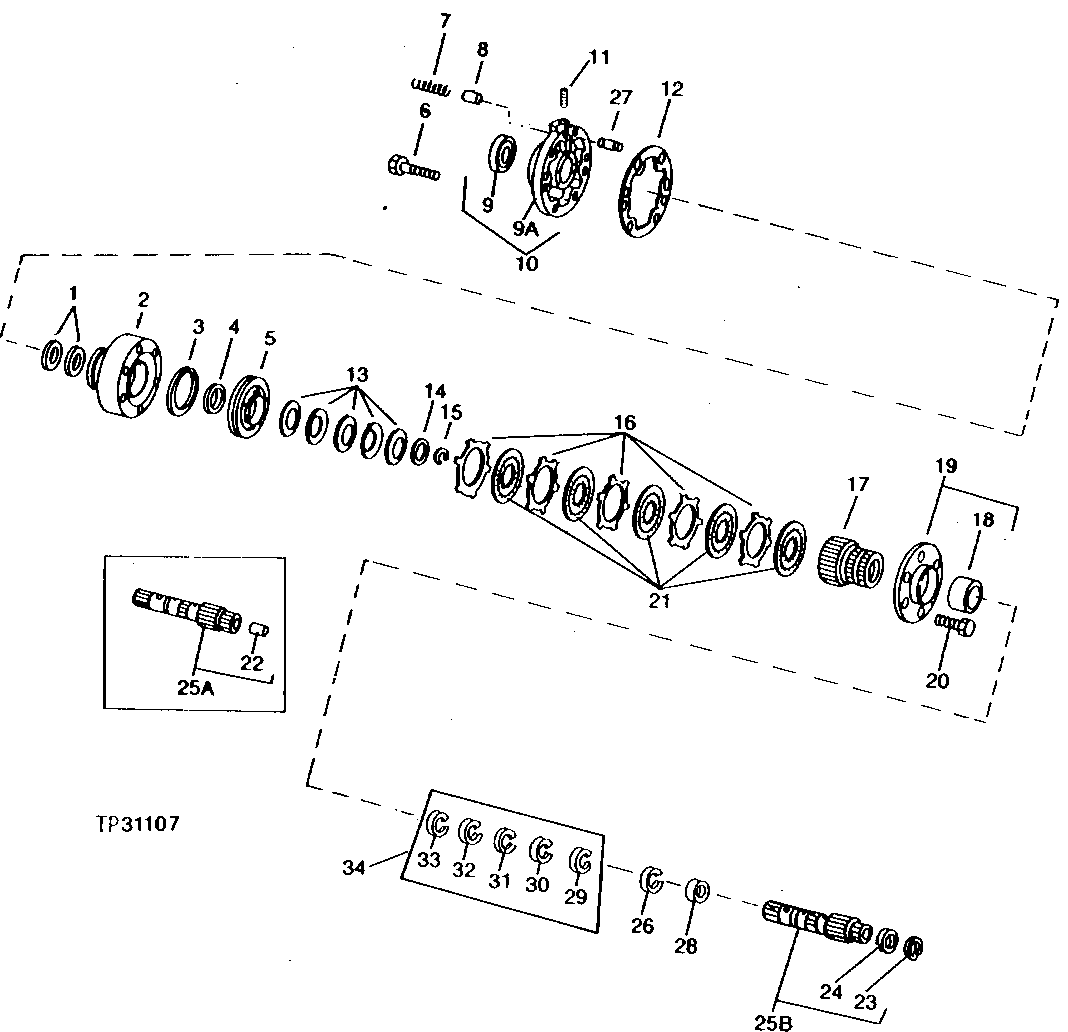

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R76514	2	RING	(SUB FOR R43752)
2	RE20644	1	DRUM	(SUB FOR AT47876)
3	T62509	1	Washer	-
4	T62508	1	Washer	-
5	T66835	1	PISTON	(SUB FOR T49664)
6	R63303	6	Cap Screw	(SUB FOR R43766)
7	B268R	1	SPRING	-
8	R27150	1	PISTON	-
9	JD10010	1	Ball Bearing	(SUB FOR JD8660)
9	JD8660	1	BALL BEARING	(USE IF AVAILABLE)
10	-	1	Part 12	( AT47881 NO LONGER AVAILABLE) (SUB T61237 AND JD8660)
11	15H561	1	Pipe Plug	1/2"
12	R94333	1	GASKET	(SUB FOR T49806)
13	T50415	5	Disk Spring	-
14	T49676	1	Round Retainer	-
15	R124952	1	Snap Ring	(SUB FOR T50409)
16	T70309	5	Plate	(SUB FOR T49693)
17	AR104423	1	HUB	(WITH THRUST WASHERS, R76674 AND R76936) (MARKED T53985) (SUB FOR AT51909, MARKED T53985)
18	R90044	1	BUSHING	(USE WITH AT47875) (SUB FOR T49614)
19	AT47880	1	CLUTCH PLATE	(MARKED T49612) WITH BUSHING
20	R41041	6	CAP SCREW	-
21	AT47877	5	DISK WITH INNER SPLINE	-
22	T49650	1	BUSHING	-
23	H80753	1	Snap Ring	(USE WITH AR103173)
24	AR103174	1	SEAL	(USE WITH AR103173)
26	T49616	1	Snap Ring	-
27	15H569	1	Pipe Plug	1/8"
28	R93293	1	SLEEVE	(SUB FOR R84114)
29	T49616	1	Snap Ring	-
30	-	1	Part 34	(SUB AT85575)
31	-	1	Part 35	(SUB AT85575)
32	-	1	Part 36	(SUB AT85575)
33	-	1	Part 37	(SUB AT85575)
34	AT85575	1	KIT	-
9A	T61237	1	BEARING HOUSING W/O BEARING	-
25A	AT47875	1	SHAFT	(MARKED T53986) (SUB AR103173)
25B	RE23936	1	SHAFT	(MARKED R84112)
25B	RE14855	1	SHAFT	(MARKED R79206) (SUB FOR AR103173) (SUB RE23936 AND AT85575)
