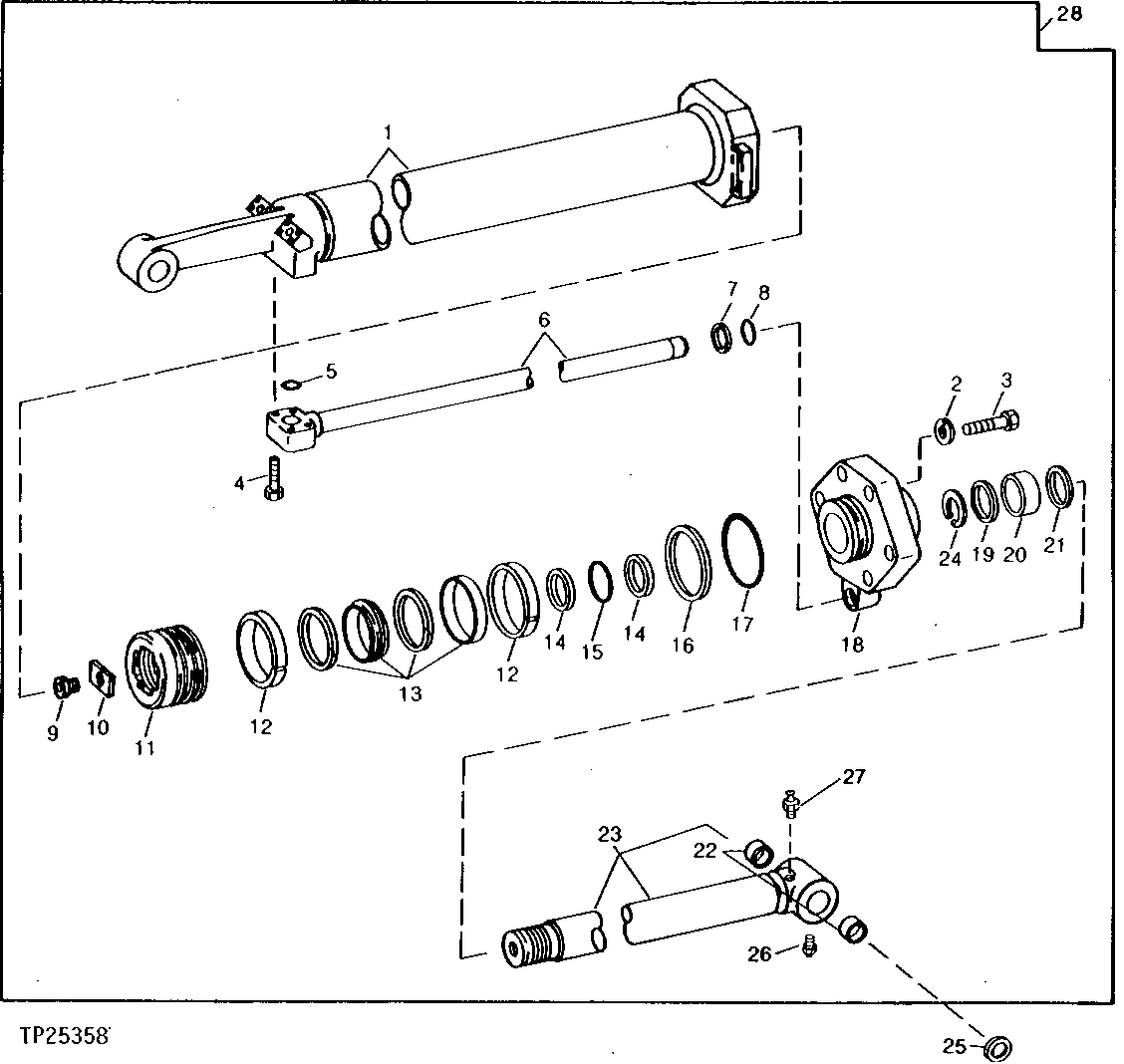

BUCKET CYLINDER (SERIAL NO. 508226- ) [04E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR96277	1	HYDRAULIC CYLINDER BARREL	-
2	T30636	6	Washer	-
3	19H3313	6	Cap Screw	1" X 4-1/2"
4	19H1781	4	CAP SCREW	1/2" X 3-1/2"
5	T42421	1	WASHER	-
6	AT55611	1	LINE	-
7	T57735	1	BACK-UP RING	-
8	U11017	1	O-Ring	-
9	T46649	1	ADAPTER FITTING	-
10	T57336	1	STRAP	-
11	R79694	1	PISTON	-
12	R77642	2	RING	-
13	RE11563	1	SEAL	-
14	R78806	2	BACK-UP RING	-
15	R76030	1	O-Ring	-
16	T46620	1	O-RING	-
17	R78807	1	BACK-UP RING	-
18	R82748	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR R79692)
19	R78605	1	SEAL	-
19	RE21205	1	SEAL	-
20	T46640	1	WEAR RING	-
20	R83321	1	WEAR RING	-
21	T46639	1	Seal	-
21	RE21204	1	SEAL	-
22	T56510	2	BUSHING	-
22	R94020	2	BUSHING	-
23	AR105665	1	ROD	-
23	RE33361	1	ROD	-
24	R79693	1	SNAP RING	-
24	RE21206	1	SEAL	-
25	T53732	2	Seal	-
25	T102138	2	Seal	-
26	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
27	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
28	RE15705	1	HYDRAULIC CYLINDER	(SUB RE22769)
28	RE22769	1	HYDRAULIC CYLINDER	(SUB RE33963)
28	RE33963	1	HYDRAULIC CYLINDER	(USE IF AVAILABLE, THEN SUB COMPONENTS)

BUCKET CYLINDER (SERIAL NO. 508226- ) [04E05]
