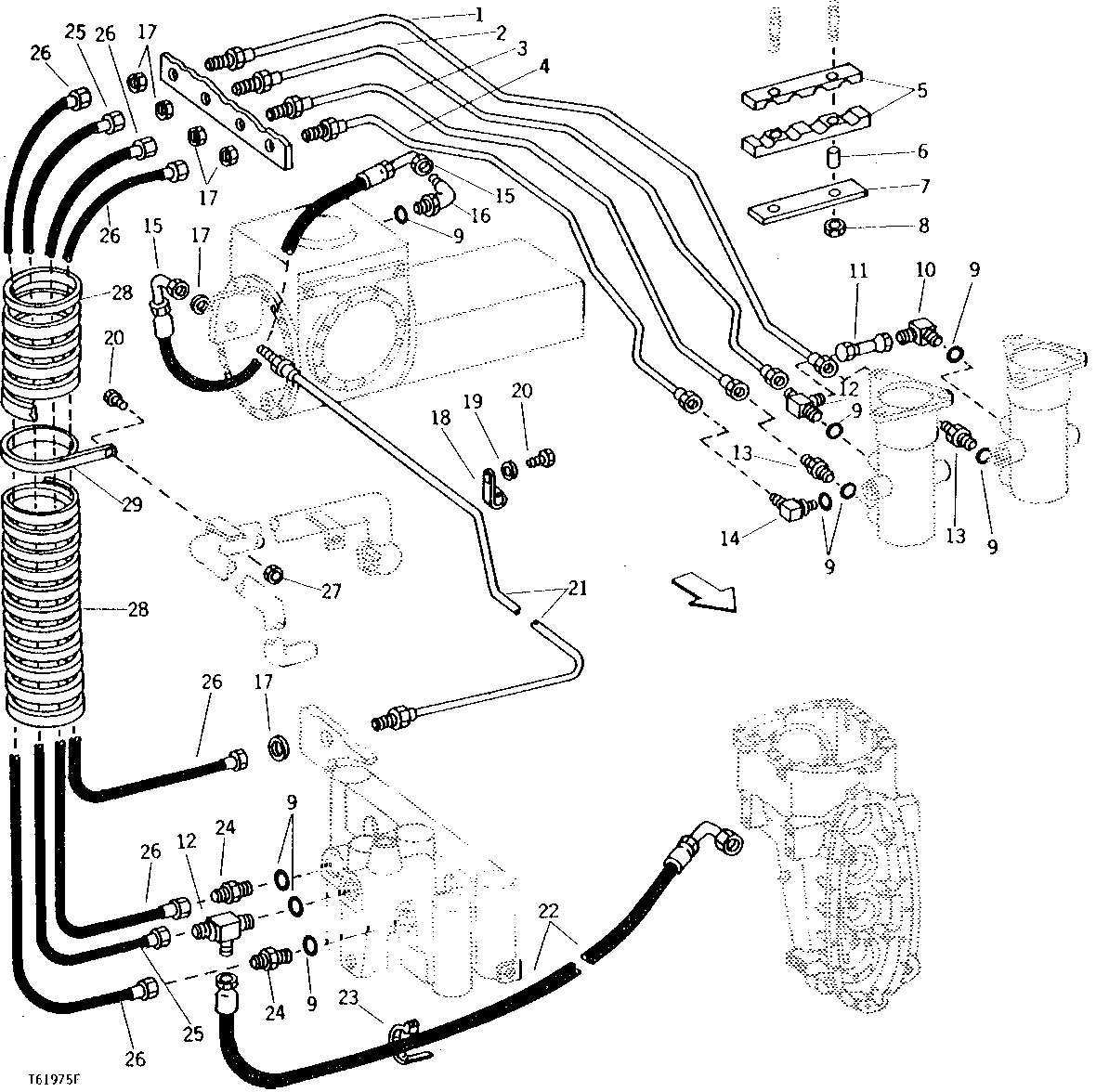

BRAKE VALVE HYDRAULICS (SERIAL NO. -511236) [03B17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT54749	1	LINE	-
2	AT54750	1	LINE	-
3	AT54748	1	LINE	-
4	AT53610	1	LINE	-
5	T60064	2	CLAMP	-
6	T60803	2	BUSHING	-
7	T60063	1	STRAP	-
8	14H812	2	NUT	3/8"
9	R26448	9	O-Ring	-
10	AT37209	1	Elbow Fitting	90°
11	AT54747	1	BRAKE LINE	-
12	AT37518	2	Tee Fitting	-
13	R27212	2	Fitting	-
14	AT35121	1	Elbow Fitting	90°
15	AT53612	1	HYDRAULIC HOSE - FABRICATE	3/4" X 775 MM (30-1/2") X 3/4"
16	AT35120	1	Elbow Fitting	90°
17	R27448	6	Nut	-
18	R46415	1	CLAMP	-
19	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
20	19H1648	2	Cap Screw	3/8" X 3/4"
21	AT53611	1	LINE	-
22	AT58168	1	HYDRAULIC HOSE - FABRICATE	9/16" X 1 524 MM (60") X 3/4"
23	R44302	1	Tie Band	-
24	R39249	2	Adapter Fitting	-
25	AT54740	1	Hydraulic Hose	9/16" X 2 032 MM (80") X 3/4"
26	AT50690	3	HYDRAULIC HOSE - FABRICATE	3/4" X 2 007 MM (79") X 3/4"
27	E55662	1	Flange Nut	(SUB FOR T55822)
28	T41592	1	GUARD	-
29	T15437	1	CLAMP	-

BRAKE VALVE HYDRAULICS (SERIAL NO. -511236) [03B17]
