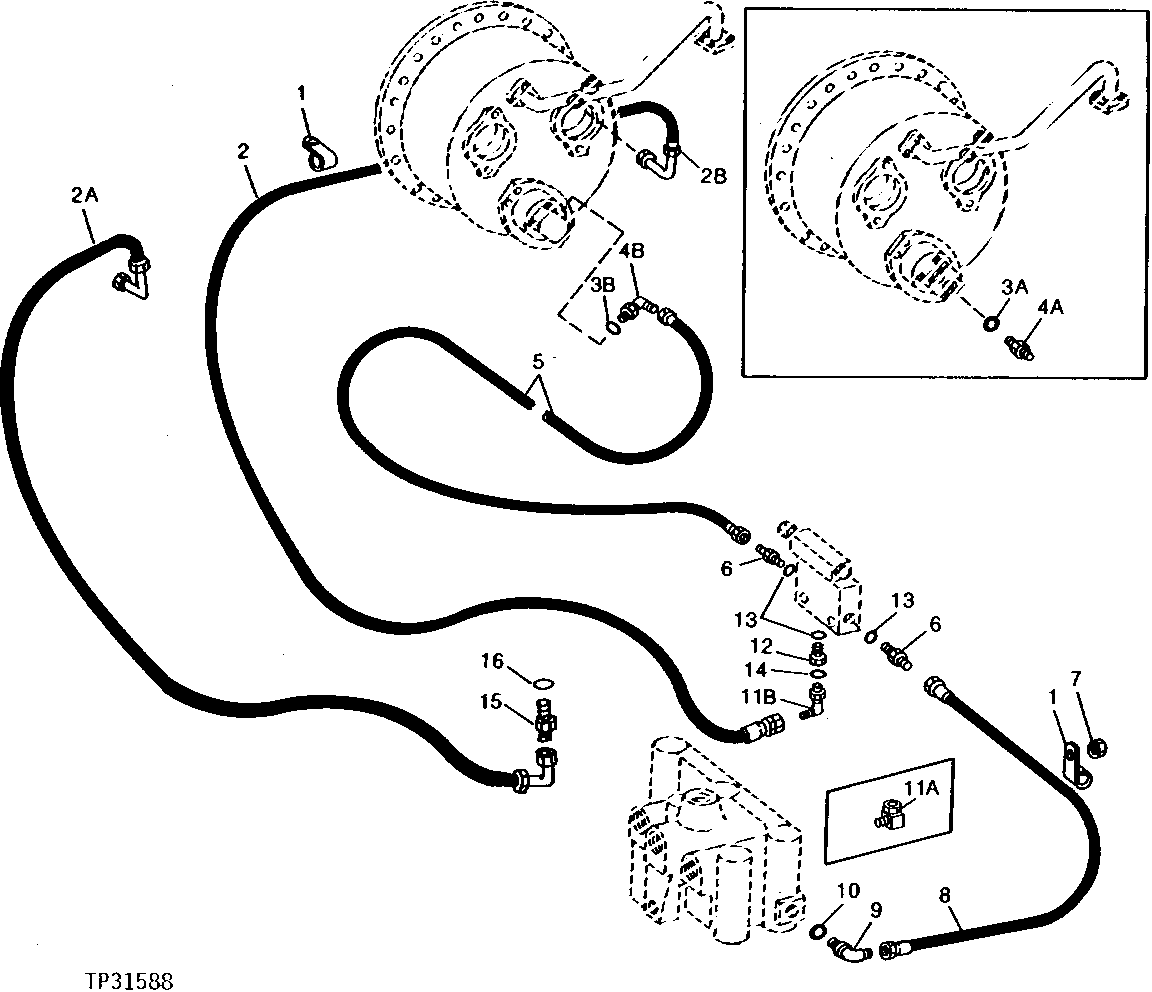

BRAKE UNLOADING VALVE HYDRAULICS (SERIAL NO. -511236) [03C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T24959	2	Clamp	-
5	AN121700	1	HYDRAULIC HOSE	3/4" X 914 MM (36") X 3/4", (SUB AT42218, THIS APPLICATION)
5	AT42218	1	Hydraulic Hose	3/4" X 927 MM (36-1/2") X 3/4"
6	R52775	3	Fitting	-
6	R52775	2	Fitting	-
6	T75307	2	Adapter Fitting	-
7	H129201	1	Lock Nut	(SUB FOR T32552)
8	AU43771	1	HYDRAULIC HOSE - FABRICATE	9/16" X 864 MM (34") X 3/4"
9	AT38033	1	Elbow Fitting	45°
10	R26448	1	O-Ring	-
12	R70921	1	Adapter Fitting	-
12	T76027	1	Adapter Fitting	-
13	U12547	3	O-Ring	(SUB FOR (3) F3171R)
14	R26375	1	O-Ring	-
15	R52775	1	Fitting	-
16	U12547	1	O-Ring	(SUB FOR F3171R)
2A	AT57333	1	HYDRAULIC HOSE	9/16" X 1 803 MM (71") X 3/4", (SUB AT68899) (ALSO ORDER R52775 AND U12547)
2B	AT68899	1	Hydraulic Hose	9/16" X 1 727 MM (68") X 9/16"
3A	R26375	1	O-Ring	-
3B	R26448	1	O-Ring	-
4A	R27237	1	Fitting	-
4B	AT35120	1	Elbow Fitting	-
11A	AE24616	1	Elbow Fitting	-
11B	AT35123	1	Elbow Fitting	-

BRAKE UNLOADING VALVE HYDRAULICS (SERIAL NO. -511236) [03C01]

Нет текстового описания
