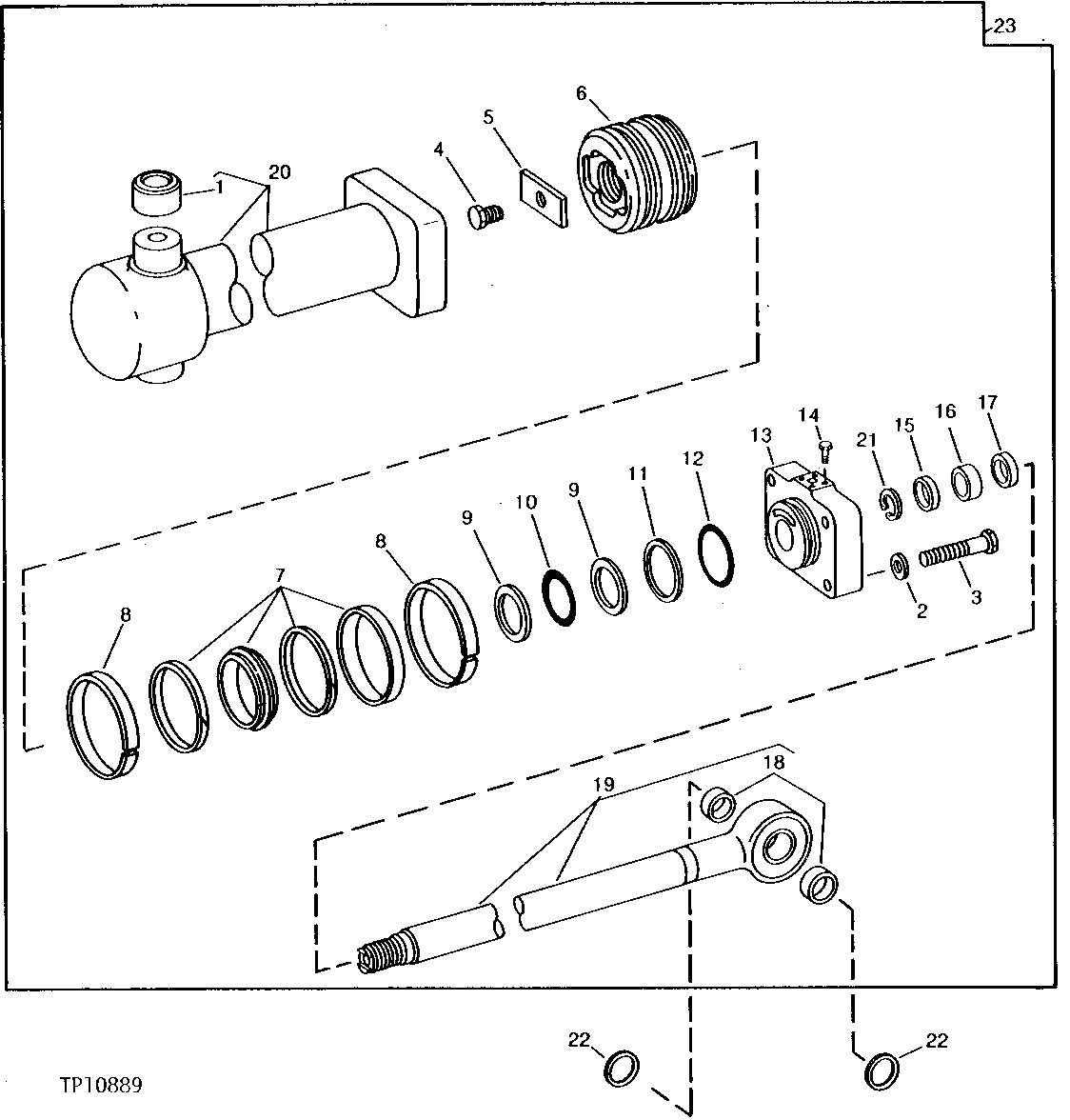

BOOM CYLINDER (SERIAL NO. 507993- ) [04D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T57737	2	BUSHING	-
2	T30636	4	Washer	-
3	19H3556	4	Cap Screw	HS, SAE 8, 1" X 4-1/4"
4	T46649	1	ADAPTER FITTING	-
5	T57336	1	STRAP	-
6	R79708	1	PISTON	-
7	RE11563	1	SEAL	-
8	R77642	2	RING	-
9	R78806	2	BACK-UP RING	-
10	R76030	1	O-Ring	-
11	R78807	1	BACK-UP RING	-
12	T46620	1	O-RING	-
13	R79707	1	DRAWER SLIDE	(SUB R82749)
13	R82749	1	HYDR. CYLINDER ROD GUIDE	-
14	19H1924	2	Cap Screw	-
15	R78605	1	SEAL	-
15	RE21205	1	SEAL	-
16	T46640	1	WEAR RING	-
16	R83321	1	WEAR RING	-
17	T46639	1	Seal	-
17	RE21204	1	SEAL	-
18	T56745	2	BUSHING	-
19	RE15713	1	HYDRAULIC CYLINDER ROD	-
20	AR104491	1	HYDRAULIC CYLINDER BARREL	-
21	R79693	1	SNAP RING	-
21	RE21206	1	SEAL	-
22	T50067	2	SEAL	-
23	RE15712	1	HYDRAULIC CYLINDER	(SUB RE22770)
23	RE22770	1	HYDRAULIC CYLINDER	(USE IF AVAILABLE, THEN SUB COMPONENTS)

BOOM CYLINDER (SERIAL NO. 507993- ) [04D15]
