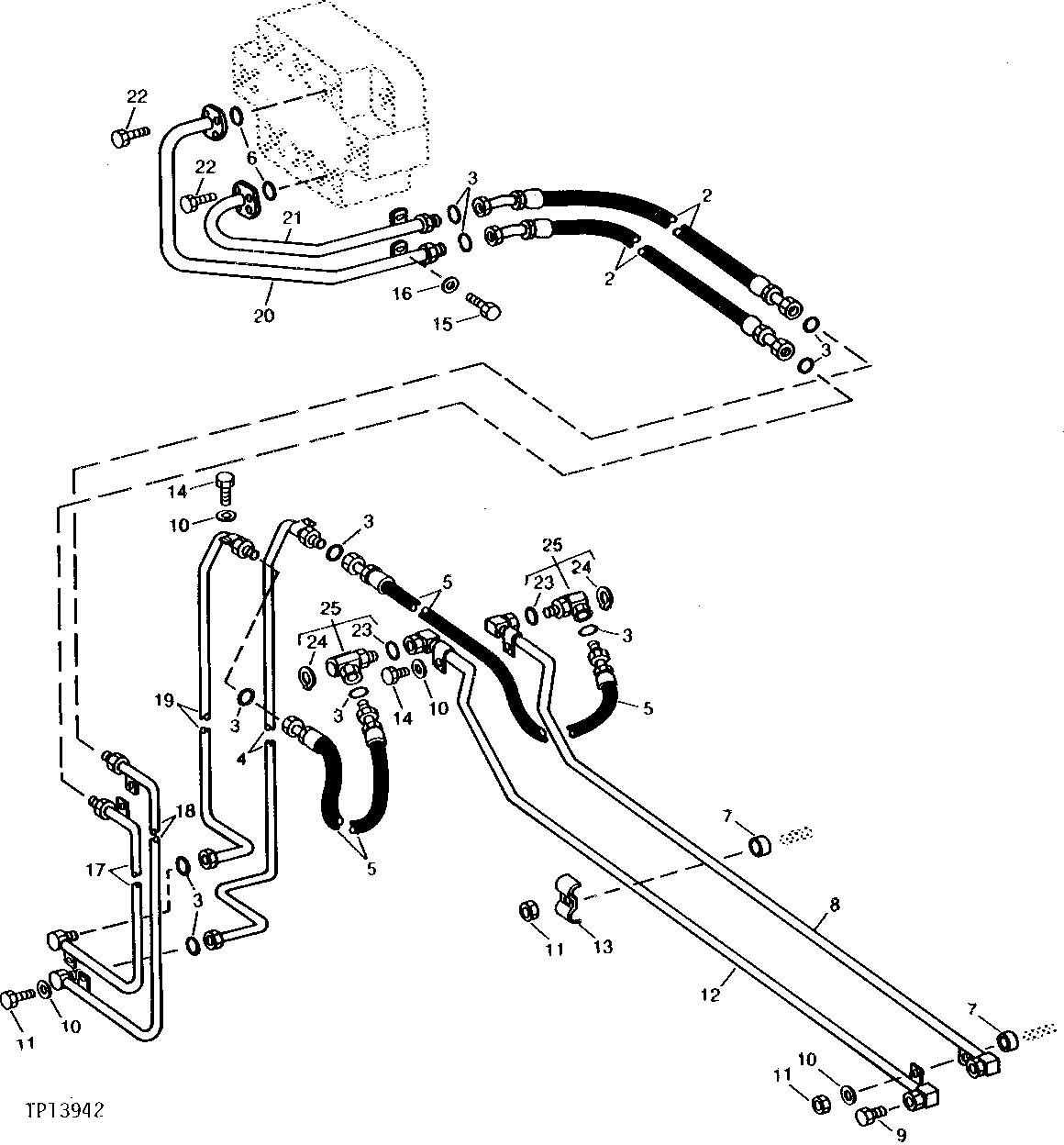

AUXILIARY HYDRAULICS (SERIAL NO. 509367- ) [04E16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2633	16	Cap Screw	3/8" X 1-1/2"
2	AT83161	2	HYDRAULIC HOSE	1-3/8" X 1 473 MM (58") X 1-7/16"
3	T76938	12	O-Ring	-
4	AT83158	1	OIL LINE	-
5	AT83160	2	HYDRAULIC HOSE - FABRICATE	1-7/16" X 803 MM (31-1/2") X 1-7/16"
6	T42421	2	WASHER	-
7	28H1576	2	Bushing	3/4" X .875"
8	AT55683	1	OIL LINE	-
9	R37202	2	Fitting	-
10	24H1682	4	Washer	13/32" X 7/8" X 0.120"
11	T11234	2	Lock Nut	-
12	AT55682	1	OIL LINE	-
13	T40705	1	Clamp	-
14	19H2284	4	Cap Screw	3/8" X 7/8"
15	19H3472	2	Cap Screw	5/8" X 9-3/4"
16	24H1341	2	Washer	17/32" X 15/16" X 0.060"
17	AT83157	1	OIL LINE	-
18	AT83156	1	OIL LINE	-
19	AT83159	1	OIL LINE	-
20	AT83163	1	OIL LINE	-
21	AT102469	1	OIL LINE	(SUB FOR AT83164)
22	19H2898	8	Cap Screw	1/2" X 1-1/4"
23	R29936	2	O-Ring	-
24	T33282	2	Snap Ring	-
25	AT82169	2	ELBOW FITTING	-

AUXILIARY HYDRAULICS (SERIAL NO. 509367- ) [04E16]
