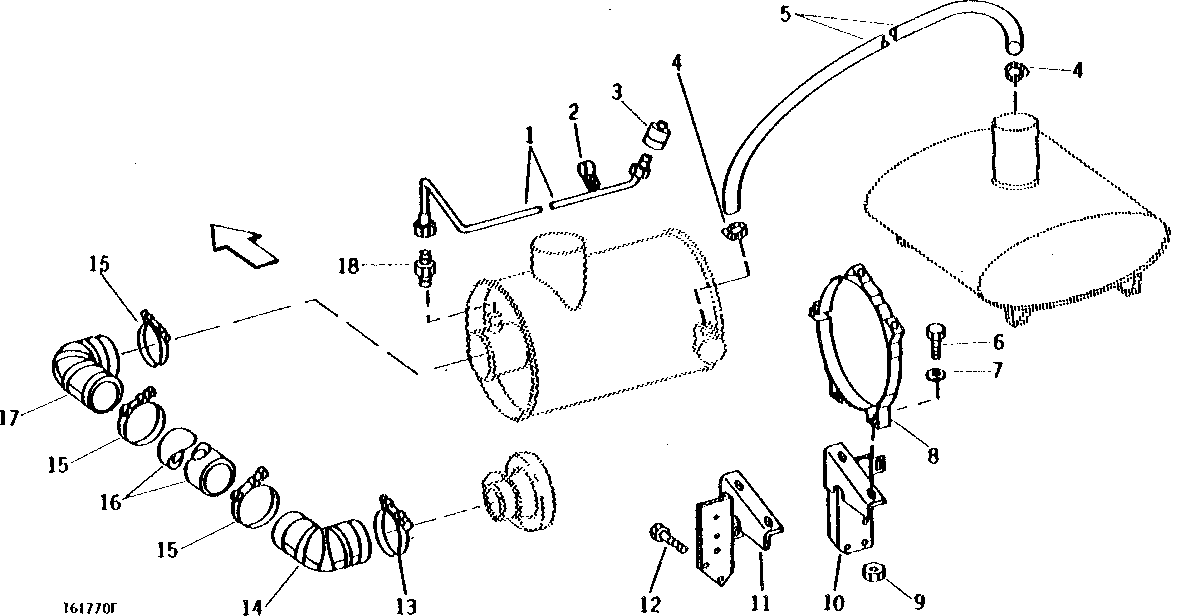

AIR CLEANER MOUNTING BRACKETS AND PIPING [02I25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT56565	1	TUBE	-
2	H22719	1	CLIP	-
3	AT25983	1	Air Restriction Indicator	-
4	AR21839	2	Clamp	-
5	T58887	1	HOSE	-
6	19H2676	4	Cap Screw	3/8" X 1"
7	24H1884	4	Washer	13/32" X 13/16" X 0.120"
8	AT53437	2	CLAMP	-
9	14H812	4	NUT	3/8"
10	AT63779	1	BRACKET	R.H.
10	AT53434	1	BRACKET	R.H. (SUB AT63779)
11	AT53435	1	BRACKET	L.H. (SUB AT63780)
11	AT63780	1	BRACKET	L.H.
12	19M7662	3	Cap Screw	M10 X 30
13	AT53439	1	Hose Clamp	-
14	T55599	1	Hose	-
15	AT53438	3	Hose Clamp	-
16	T55598	1	SPACER	-
17	T58886	1	ELBOW FITTING	-
18	R35352	1	Fitting	-

AIR CLEANER MOUNTING BRACKETS AND PIPING [02I25]

Нет текстового описания
