Открытый узел

FUEL COOLER/FUEL LINES

FUEL COOLER/FUEL LINES

FUEL COOLER/FUEL LINES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

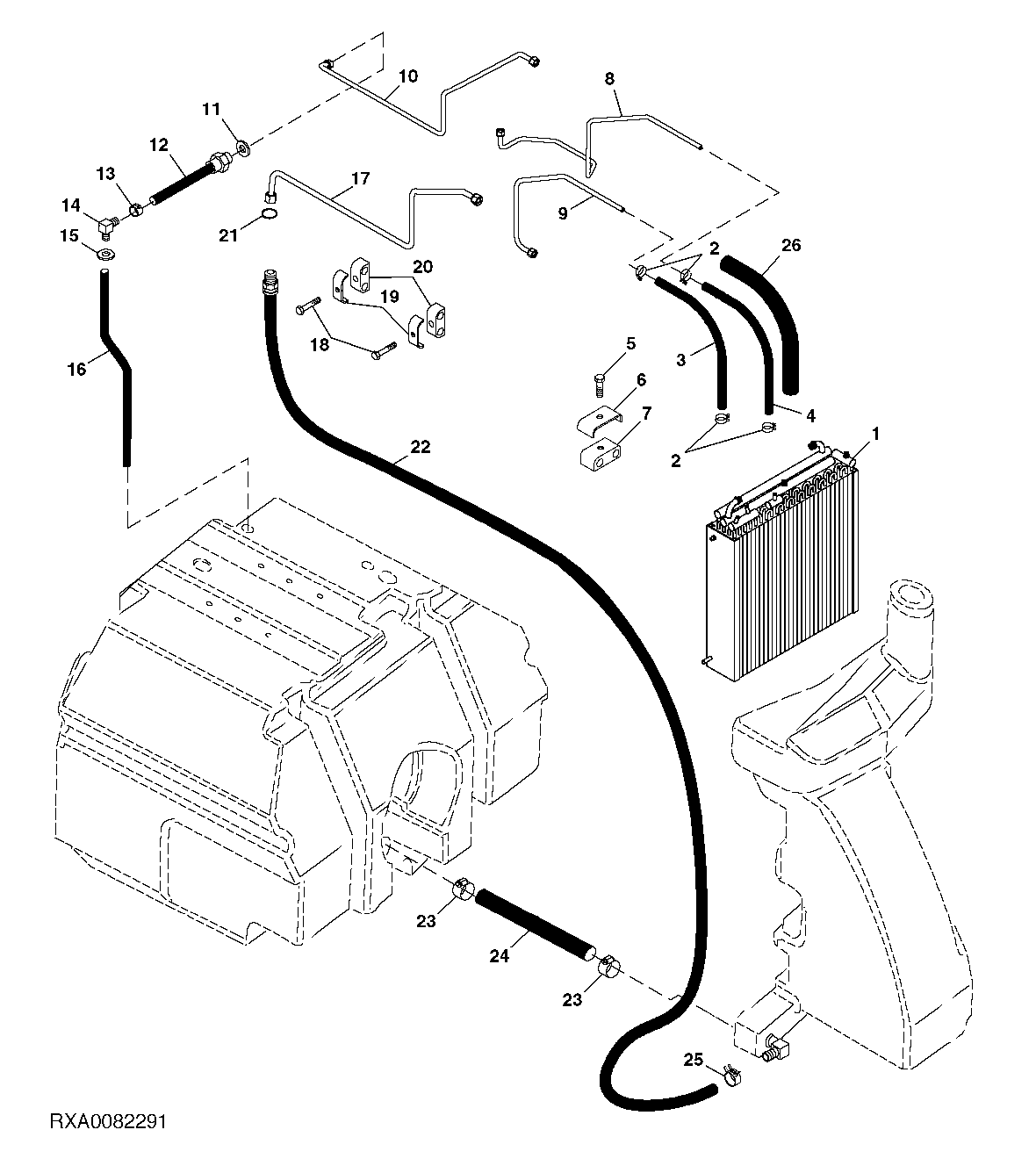

FUEL COOLER/FUEL LINES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE241176	1	Fuel Cooler	-
2	R202160	4	Clamp	-
3	R221911	1	Hose	(SUPPLY) (1025 MM), (SUB R221912 ) (CUT FROM TY22552)
4	R221912	1	Hose	(RETURN) (1025 MM), (CUT FROM TY22552)
5	19M7897	1	Screw	M8 X 35, HS=10.9
6	R184062	1	Clamp	-
7	R184067	1	Clamp	-
8	RE243512	1	Fuel Line	(RETURN)
9	RE220195	1	Fuel Line	(SUPPLY)
10	RE224149	1	Fuel Line	(RETURN)
11	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
12	RE175694	1	Hose	-
13	R184863	1	Hose Clamp	-
14	R175871	1	Elbow Fitting	-
15	R133394	1	Grommet	-
16	R183675	1	Tube	-
17	RE224148	1	Fuel Line	(SUPPLY)
18	R184640	2	Screw	-
19	R184060	2	Cover	(FRONT)
20	R184064	2	Clamp	-
21	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
22	RE222332	1	Hose	-
23	TY22471	2	Clamp	-
24	R151800	1	Hose	-
25	R184863	1	Hose Clamp	-
26	R239002	1	Hose Guard	-
