Открытый узел

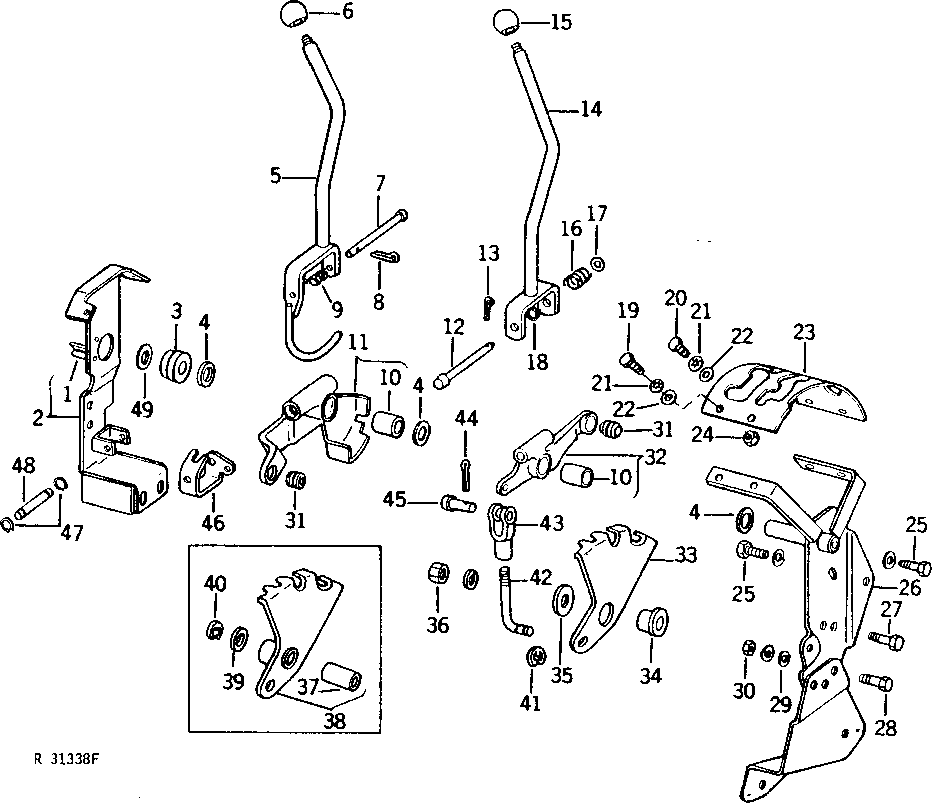

Transmission Shifter Control Levers, Linkage And Support

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R57449	1	Pin Fastener	-
2	AR70900	1	SUPPORT	-
3	R62927	1	Spacer	(ALSO ORDER 24H1422) (SUB FOR R56236)
4	R42127	3	Washer	-
5	AR82762	1	Lever	SPEED SELECTOR (SUB FOR AR69533)
6	R50864	1	KNOB	-
7	R31131	1	Pin Fastener	-
8	11M7021	1	Cotter Pin	4 X 25 mm
9	R41147	1	Spring	-
10	R26182	2	Bushing	-
11	AR70152	1	Arm	(MARKED R58387)
11	AR76745	1	Arm	(MARKED R62358)
12	R53510	1	Pin Fastener	-
13	11M7021	1	Cotter Pin	4 X 25 mm
14	AR69534	1	Lever	RANGE SELECTOR
15	R53244	1	Knob	-
16	R53692	1	Spring	-
17	24M7096	1	Washer	10.500 X 18 X 1.600 mm
18	R56712	1	WASHER	-
19	19H1905	2	Cap Screw	5/16" X 1"
20	19H2020	2	Cap Screw	5/16" X 1/2"
21	12M7032	4	Lock Washer	8.400 mm
22	24H1292	4	Washer	11/32" X 3/4" X 0.120"
23	R59711	1	GUIDE	(SUB FOR R52305)
24	14H785	2	Nut	5/16"
25	19H1731	3	Cap Screw	3/8" X 1"
25	12H304	3	Lock Washer	3/8"
26	AR78348	1	Support	-
26	AR73577	1	Support	-
26	AR57115	1	SUPPORT	(SUB AR73577, THIS APPLICATION, R65337, R60670, R60671, 12H304, 14H1076 AND 19H1732)
27	19H1732	1	Cap Screw	3/8" X 1-1/4"
28	19H1731	2	Cap Screw	3/8" X 1"
28	19H2542	2	Cap Screw	3/8" X 3-1/4"
29	24H1884	2	Washer	13/32" X 13/16" X 0.120"
30	14H1076	2	Nut	3/8"
30	12H304	2	Lock Washer	3/8"
31	AR69719	2	Bushing	-
32	AR70164	1	Arm	(MARKED R58446)
32	AR86998	1	Arm	(MARKED R62357 OR R66931) (SUB FOR AR76744)
33	R65337	1	Latch	-
34	R60670	1	Lock Washer	-
35	R60671	1	Washer	-
36	12H304	1	Lock Washer	3/8"
36	14H1076	1	Nut	3/8"
37	R36119	1	Bushing	-
38	AR82758	1	Latch	-
39	24H1341	1	Washer	17/32" X 15/16" X 0.060"
40	R26871	1	Snap Ring	-
41	R72653	2	Snap Ring	(SUB FOR M2396T)
42	R65338	1	Hook Bolt	-
43	L299T	1	Yoke	-
44	11M7059	1	Cotter Pin	3.200 X 20 mm
45	P46404	1	Pin Fastener	-
46	R55169	1	Arm	-
47	R72655	2	Snap Ring	(SUB FOR T12808)
48	R53213	1	Pin	-
49	24H1422	1	Shim	0.46 MM (0.018")

Transmission Shifter Control Levers, Linkage And Support

Нет текстового описания
