Открытый узел

Rear Flood Lamp Kit

Rear Flood Lamp Kit

Rear Flood Lamp Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

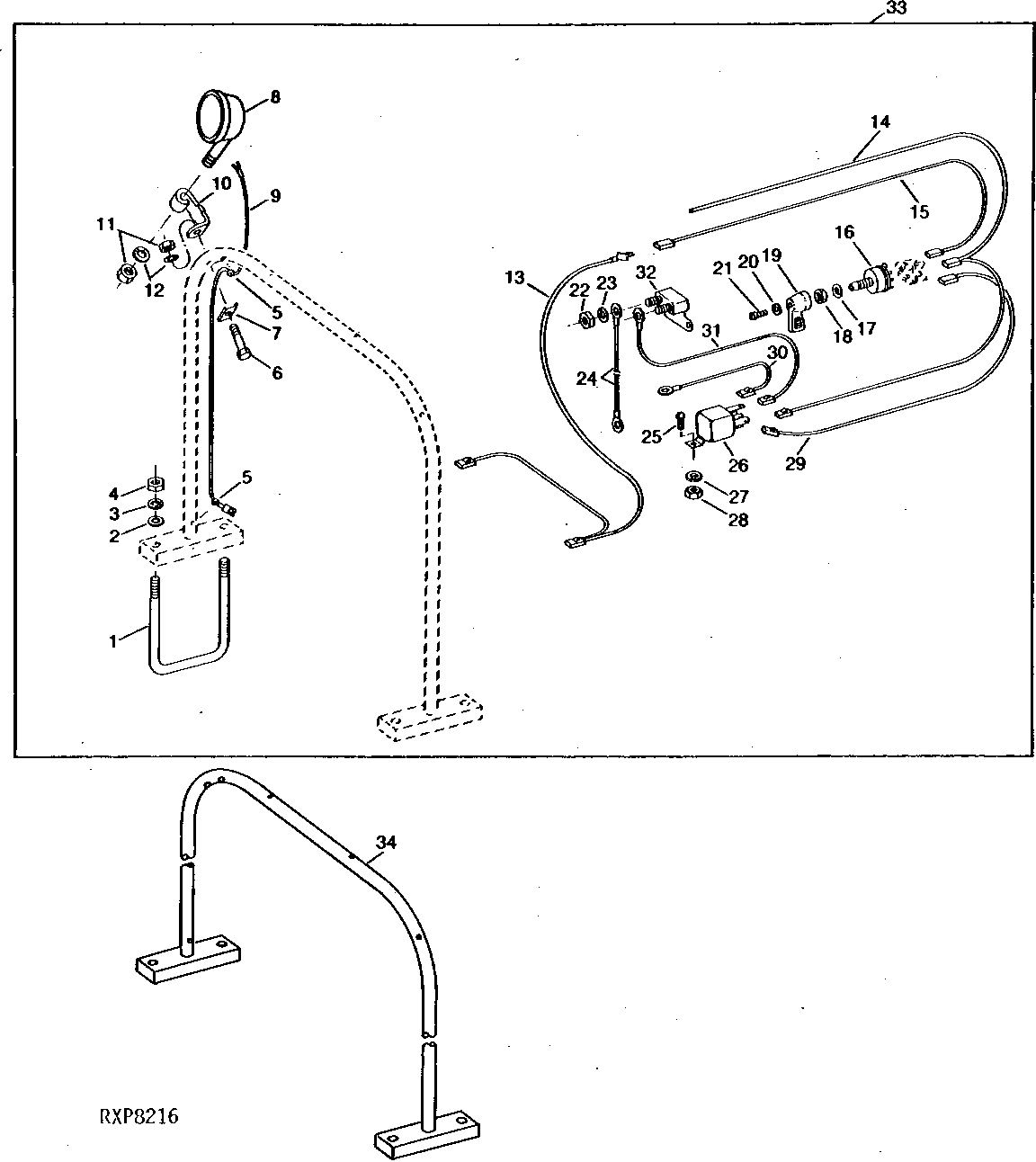

Rear Flood Lamp Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R43390	2	U-Bolt	-
2	24H1139	4	Washer	11/16" X 1-1/4" X 0.105"
3	12H294	4	Lock Washer	5/8"
4	14H1039	4	Nut	5/8"
5	A3411R	4	Grommet	-
6	19H1974	2	Cap Screw	1/2" X 2-3/4"
7	R60331	2	Strap	-
8	RE27099	2	HEADLIGHT	-
9	-	2	Part 9	1549 MM (61"), (MAKE FROM R66319, R32016, R65600, T28585 AND R32027)
10	R59160	2	BRACKET	-
11	14H1040	4	Nut	1/2"
12	12H301	4	Lock Washer	1/2"
13	AR73180	1	Wiring Harness	(JUNCTION BLOCK TO REAR LAMP)
14	AR74412	1	Wiring Harness	(RELAY TO LIGHT SWITCH)
15	AR73570	2	Wiring Lead	(SWITCH TO BULKHEAD CONNECTOR)
16	AR48724	1	Rotary Switch	LIGHT
17	12H292	1	Lock Washer	1/2"
18	A4655R	1	Nut	-
19	A4653R	1	KNOB	-
20	12H315	1	Lock Washer	0.164"
21	21H1299	1	SCREW	0.164" X 3/8"
22	14H631	2	Nut	0.190"
23	12M7060	2	Washer	5.300 mm
24	AR73572	1	Wiring Lead	TO REAR BUSSBAR
25	21H1295	1	Screw	0.190" X 5/8"
26	AR74411	1	Relay	-
26	R67982	1	COVER	-
27	12M7060	1	Washer	5.300 mm
28	14H631	1	Nut	0.190"
29	-	1	Part 30	(1060 MM (42"), (RELAY TO LIGHT SWITCH) (MAKE FROM R66319, (2) T28583 AND (2) U46662)
30	-	1	Part 31	152 MM (6"), (MAKE FROM R32021, R65600, T28585 AND R32027)
31	-	1	Part 32	310 MM (12-1/4"), (MAKE FROM R66319, R32018, T28583 AND U46662)
32	AR49352	1	Circuit Breaker	30 AMP
33	AR74112	1	Lamp	(ALSO ORDER AR73156) (NLA)
34	AR73156	1	Support	-
..	R32027	2	Elec. Connector Terminal	SPLICE
..	AR65005	2	Elec. Connector Terminal	(MALE BLADE WITH LEAD)
..	AR67855	1	Electrical Connector Assy	WIRE TAP
..	R44302	1	Tie Band	-
..	24H1283	1	Washer	7/32" X 1/2" X 0.049"
