Открытый узел

Hydraulic Oil Cooler Return Lines

Hydraulic Oil Cooler Return Lines

Hydraulic Oil Cooler Return Lines

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

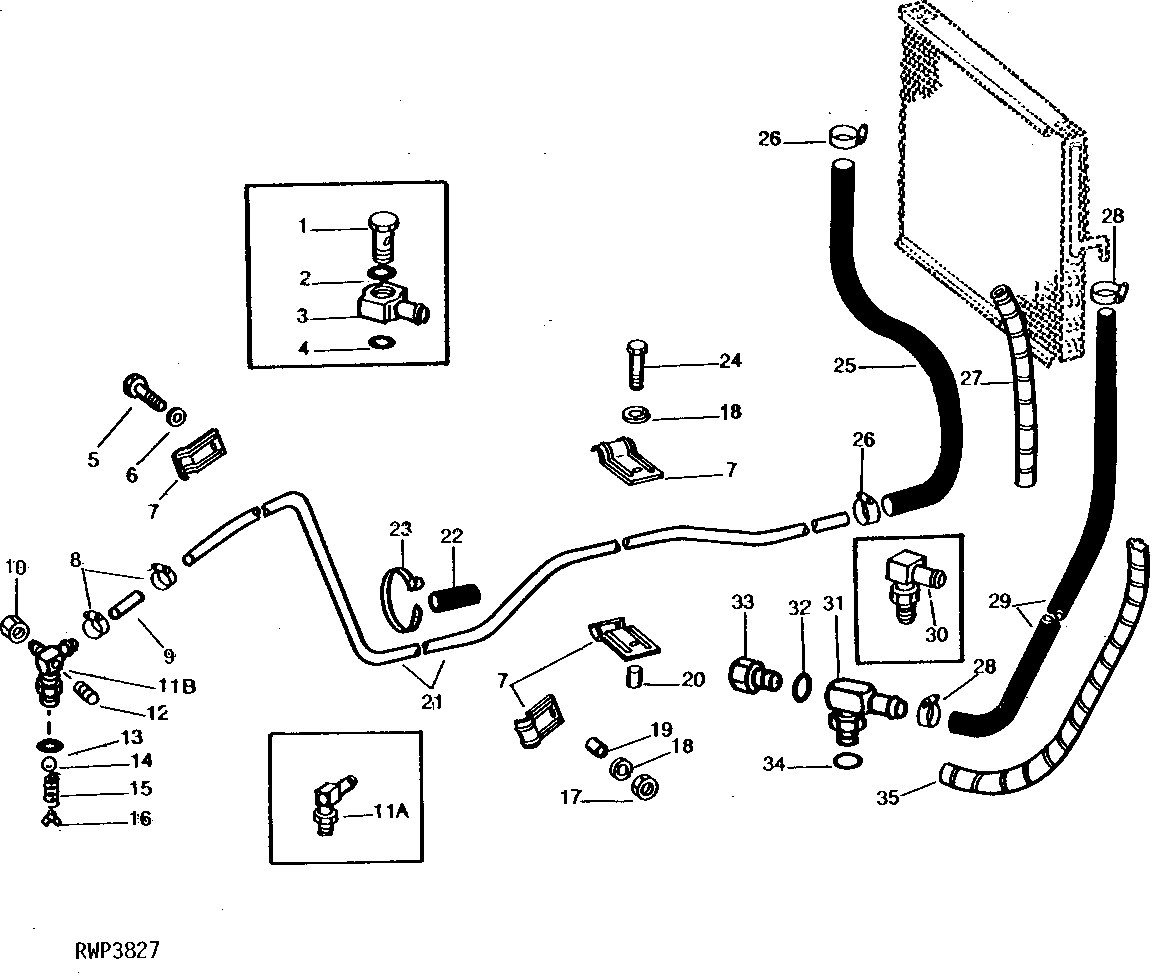

Hydraulic Oil Cooler Return Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27927	1	BOLT	-
2	R27928	1	O-Ring	-
3	R27926	1	FITTING	-
4	P47908	1	O-Ring	-
5	19H3175	1	Cap Screw	3/8" X 3-5/8", HS = 10.9, SAE 8
6	24M7096	1	Washer	10.500 X 18 X 1.600 mm
7	R51655	4	Half Clamp	-
8	TY22467	2	Clamp	SUB FOR AR21839
9	-	1	Part 9	19 X 64 MM (3/4" X 2-1/2"), MAKE FROM TY22563; SUB FOR R61973 OR TY22329
10	R31736	1	Fitting	-
12	15H558	1	Pipe Plug	1/8"
13	F3171R	1	O-Ring	-
14	R1818R	1	Ball	19 MM (3/4"), SUB N105745
15	F3221R	1	SPRING	-
16	R53045	1	RETAINER	-
17	14H1076	1	Nut	3/8"
18	12H304	2	Lock Washer	3/8"
19	28H1535	1	Spacer	0.493" X 0.675" X 2-3/4"
20	28H1527	1	Spacer	0.493" X 0.675" X 1-3/8"
21	R58945	1	Oil Line	-
22	-	1	Part 23	16 X 47 MM (5/8" X 1-7/8"), MAKE FROM TY22328; SUB FOR R45847
23	R44302	1	Tie Band	-
24	19H3175	1	Cap Screw	3/8" X 3-5/8", HS = 10.9, SAE 8
25	-	1	Part 26	19 X 1143 MM (3/4" X 45"), MAKE FROM TY22563; SUB FOR R61973 OR TY22329)
26	TY22467	2	Clamp	SUB FOR AR21839
27	R55144	1	Hose Guard	-
28	AT18904	2	Clamp	-
29	-	1	Part 30	SUB FOR R61971 OR TY22329; MAKE FROM TY22563
30	AR52206	1	Elbow Fitting	-
31	AR87537	1	Hose Fitting	SUB AR52206
31	RE11884	1	Elbow Fitting	SUB AR52206
32	R26448	1	O-Ring	USE WITH RE11884
32	R26286	1	O-Ring	USE WITH AR87537
33	R27094	1	Drain Plug	USE WITH AR87537
33	RE46684	1	Fitting Plug	USE WITH RE11884; SUB FOR R75376
34	R26906	1	O-Ring	-
35	R61972	1	Guard	-
11A	AR78534	1	Hose Fitting	90°, SUB FOR AR77538; SUB AR97622, R31736 AND 15H558
11B	AR97622	1	Fitting	-
