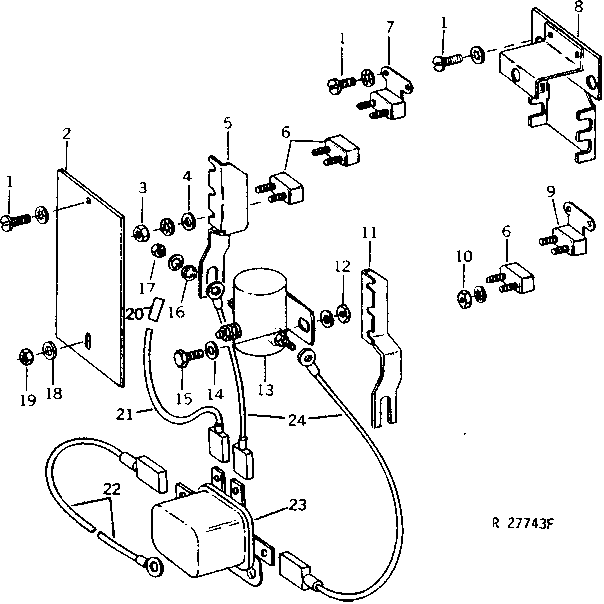

Circuit Breakers And Relay

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7060	5	Washer	5.300 mm
1	21H1301	5	SCREW	0.190" X 1/2"
2	R52756	1	COVER	-
3	14H631	6	Nut	0.190"
3	12M7060	6	Washer	5.300 mm
4	24H1283	6	Washer	7/32" X 1/2" X 0.049"
5	R50044	1	FUSE HOLDER	-
6	AR56671	4	CIRCUIT BREAKER	(20 AMP)
7	AR55649	1	CIRCUIT BREAKER	(10 AMP)
8	AR58170	1	RETAINER	-
9	AR28403	1	CIRCUIT BREAKER	(20 AMP)
10	14H631	6	Nut	0.190"
10	12M7060	6	Washer	5.300 mm
11	R50046	1	FUSE HOLDER	-
12	12H302	2	Lock Washer	1/4"
12	14H786	2	Nut	1/4"
13	AR46334	1	RELAY	(SUB FOR AR54484) (SUB AR91166, THIS APPLICATION)
14	24H1287	2	Washer	9/32" X 5/8" X 0.065"
15	19H1919	1	Cap Screw	1/4" X 5/8"
16	24H1136	2	Washer	11/32" X 11/16" X 0.065"
17	14H650	2	Nut	5/16"
17	12H303	2	Lock Washer	5/16"
18	12M7060	1	Washer	5.300 mm
19	14H631	1	Nut	0.190"
20	R32027	1	Elec. Connector Terminal	-
21	AR78392	1	WIRING LEAD	RELAY COIL
22	AR78386	1	WIRING LEAD	RELAY GROUND
23	AE23861	1	RELAY	ACCESSORY (SUB AH98337)
24	AR78391	2	WIRING LEAD	(RELAY TO BUSSBAR)
..	AR56213	1	WIRING LEAD	(BUSSBAR TO CHARGING CIRCUIT HARNESS)
