Oil Lines, Load Sense, Single Pump, W/ ILS™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE264764	1	Check Valve	USE WITH RE576858
2	RE576858	1	Hydraulic Hose	Hydraulic Pump To Control Valve ORDER RE583345; ALSO ORDER RE583681 AND 38H5016
3	T115715	1	Clamp	-
4	14M7296	3	Flange Nut	M10
5	RE244514	1	Valve	-
6	RE573204	1	Oil Line	Resolved SCV/ILS™ Load Sense
7	H114865	4	Clamp	-
8	H112567	2	Plate	-
9	42M7015	2	Stud	-
10	RE568447	1	Bracket	-
11	38H5100	1	Union Fitting	-
12	T77613	7	O-Ring	-
13	38H5091	1	Nut	11/16"
14	RE581111	1	Union Fitting	INCLUDES 51M7040 AND (2) T77814
15	RE60700	1	Diagnostic Coupling	-
16	R77175	1	Cover	-
17	RE215913	1	Fitting	ORDER R566929, 51M7041 AND T77613
18	RE568445	1	Oil Line	Load Sense, Secondary
19	RE573205	1	Oil Line	ILS™ Load Sense
20	38H5025	1	Elbow Fitting	USE WITH RE576858
21	51M7041	2	O-Ring	11.300 X 2.200 mm
22	T77814	4	O-Ring	USE WITH RE576858
22	T77814	2	O-Ring	USE WITH RE583345
23	51M7040	1	O-Ring	9.300 X 2.200 mm
24	14M7298	2	Flange Nut	M8
25	T77857	1	O-Ring	USE WITH RE215913
25	T77613	1	O-Ring	-
26	14M7233	2	Weld Nut	M8
27	38H5016	1	Elbow Fitting	INCLUDES 51M7041; USE WITH RE583345
28	RE583681	1	Check Valve	USE WITH RE583345
29	RE583345	1	Hydraulic Hose	Load Sense
30	R566929	1	Fitting	-

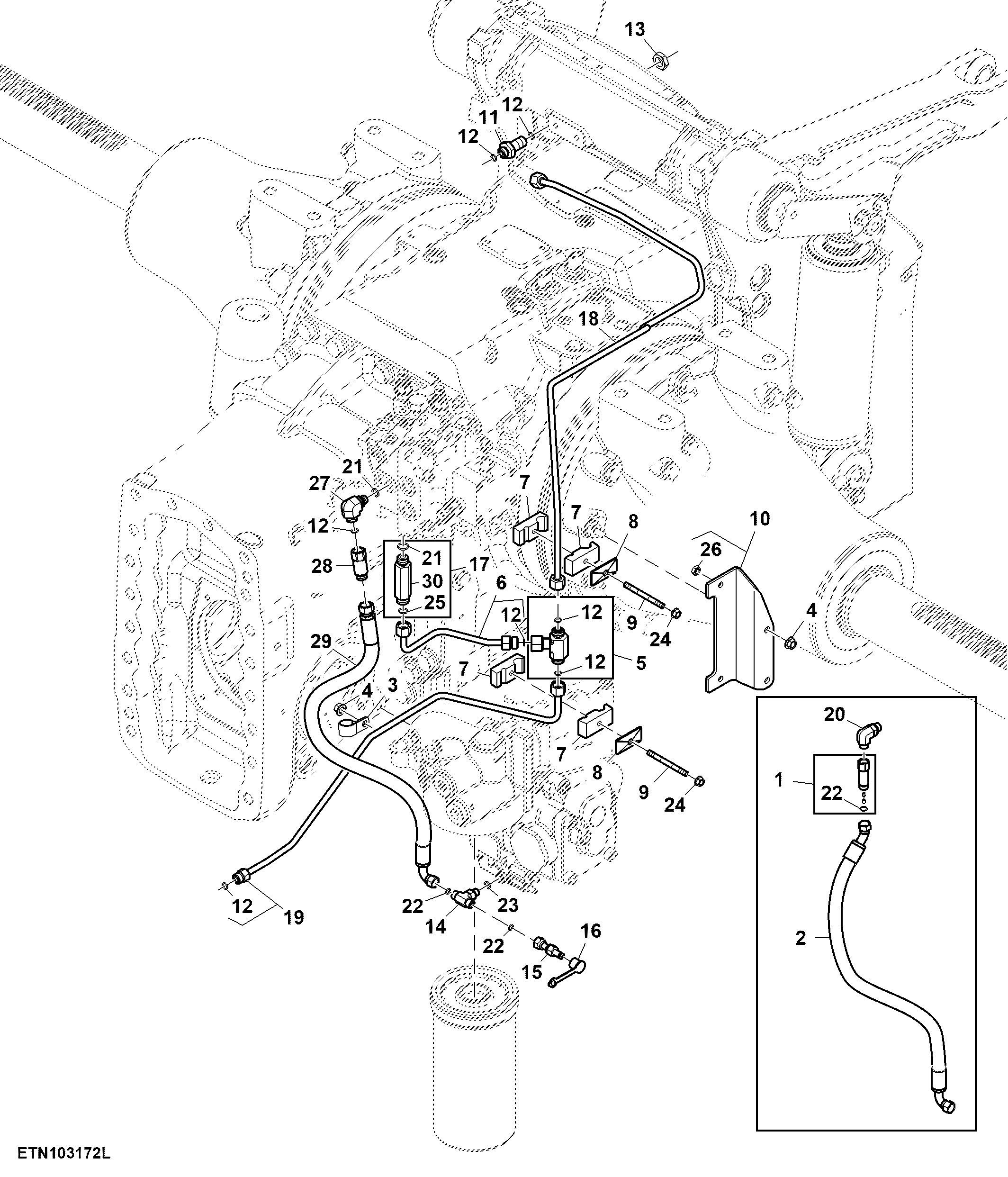

Oil Lines, Load Sense, Single Pump, W/ ILS™

Нет текстового описания
