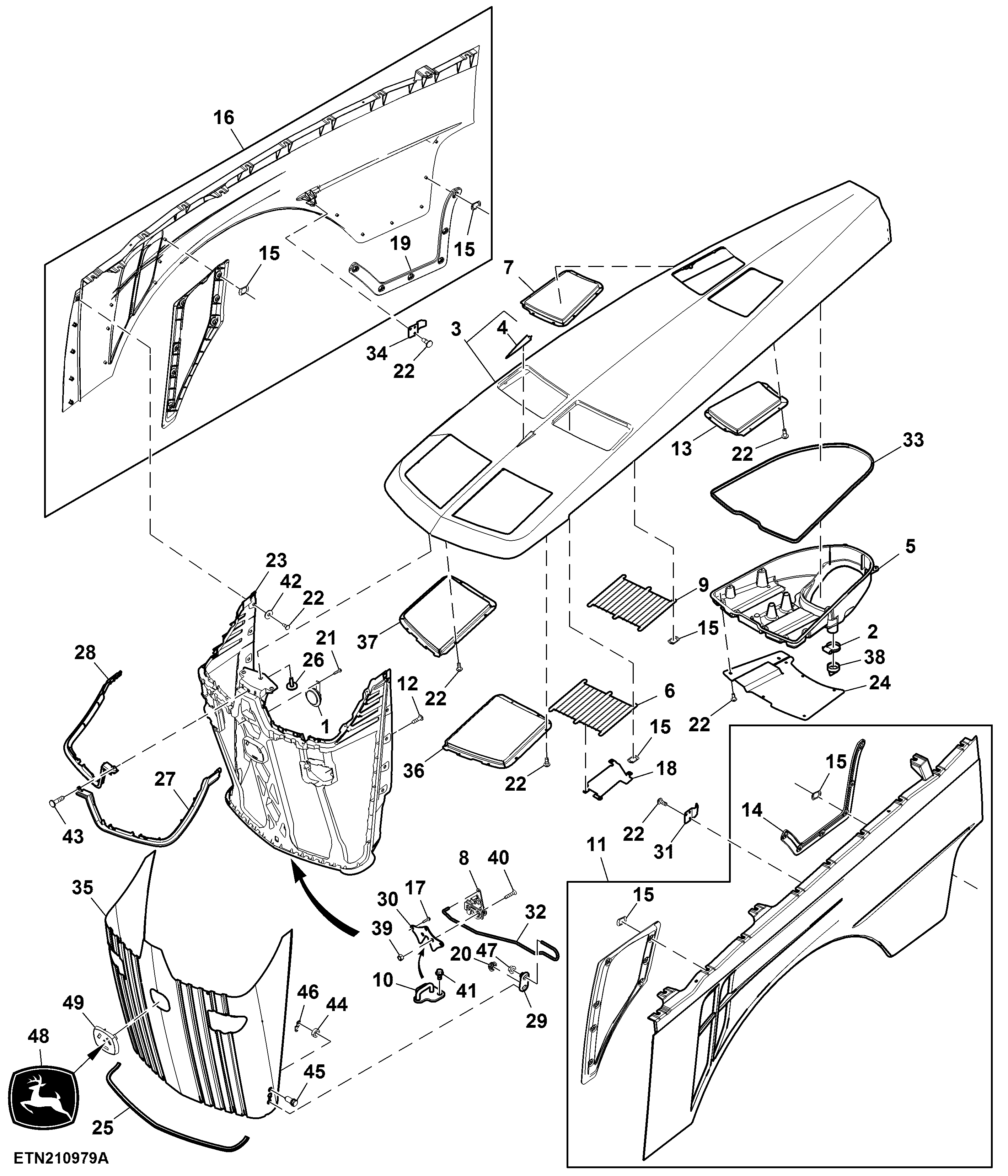

Hood, Enclosure (100210 - 100917)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL203265	1	Horn	-
2	AR21840	1	Hose Clamp	-
3	RE577421	1	Hood	-
4	R288331	1	Marker	-
5	R560470	1	Air Duct	-
6	RE319078	1	Guard	RH
7	R543586	1	Screen	RH
8	RE310641	1	Latch	-
9	RE319077	1	Guard	LH
10	RE597816	1	Striker	SUB FOR RE320445
11	RE337797	1	Hood	LH
12	37M7340	18	Bolt	-
13	R543585	1	Screen	LH
14	R339921	1	Guide	-
15	R310377	38	Push Nut	-
16	RE337798	1	Hood	RH
17	37M7199	3	Screw	-
18	R345253	1	Shield	RH
19	R339923	1	Guide	-
20	R211071	1	Nut	-
21	R216838	1	Screw	-
22	R263172	57	Screw	-
23	R542712	1	Frame	-
24	R560471	1	Heat Shield	-
25	R297384	1	Isolator	-
26	R297391	31	Screw	-
27	R301298	1	Frame	-
28	R301299	1	Frame	-
29	R307030	1	Cover	-
30	R317557	1	Plate	-
31	R324920	1	Bracket	LH
32	R563553	1	Rod	-
33	R332006	1	Isolator	-
34	R339556	1	Bracket	RH
35	R563552	1	Screen	-
36	R341301	1	Screen	LH
37	R341302	1	Screen	RH
38	R48568	1	Valve	-
39	14M7327	2	Lock Nut	M8
40	19M7574	2	Screw	M8 X 40
41	19M7784	2	Screw	M10 X 20
42	24M7139	10	Washer	6.400 X 18 X 1.600 mm
43	37M7148	1	Screw	-
44	R564046	2	Spacer	-
45	SJ32977	1	Lock	Hood Lock
46	SU57396	1	Cam	-
47	14M7608	1	Flange Nut	M6
48	JD5862	1	Label	-
49	R306383	1	Medallion	-
