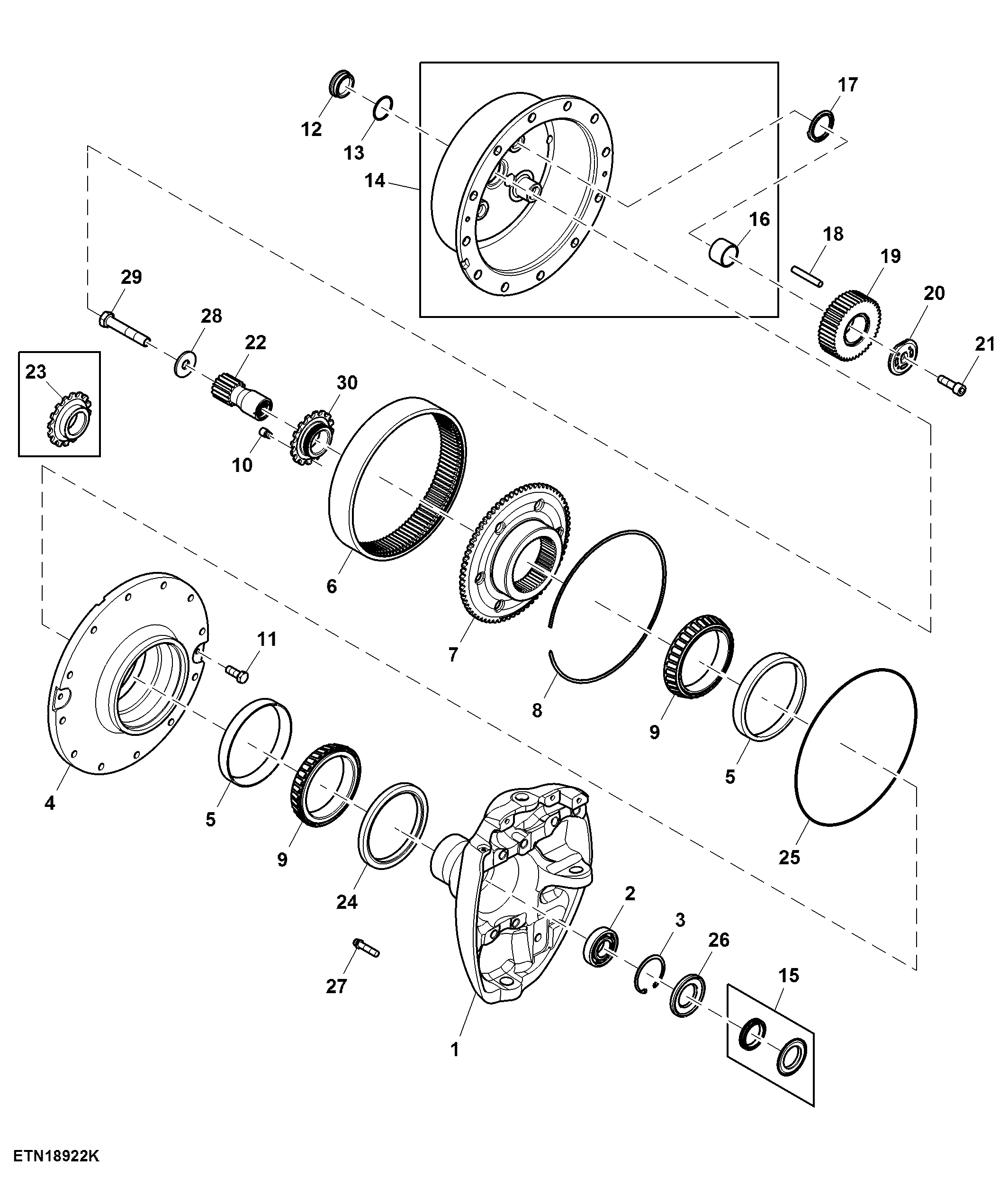

Final Drive Assembly, W/ 8:1 Ratio, ILS™, RH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R550572	1	Knuckle	-
2	RE175448	1	Ball Bearing	-
3	40M7285	1	Snap Ring	-
4	R334386	1	Hub	-
5	JD9152	2	Bearing Cup	ORDER R560638; ALSO ORDER RE584654
5	R560638	2	Bearing Cup	USE WITH RE584654
6	R555430	1	Ring Gear	Z = 105, SUB FOR R334399
7	R334415	1	Hub	Z=105
8	R572060	1	Snap Ring	SUB FOR R336634
9	JD9083	2	Bearing Cone	ORDER RE584654; ALSO ORDER R560638
9	RE584654	2	Bearing Cone	USE WITH R560638
10	R91842	1	Screw	-
11	19M8011	2	Cap Screw	M12 X 30
12	R336628	1	Fitting Plug	-
13	R43750	1	O-Ring	-
14	RE343622	1	Planet Pinion Carrier	-
15	RE193099	1	Seal	-
16	R121362	3	Bearing Race	-
17	R332855	3	Thrust Washer	-
18	R121283	99	Needle Roller	-
19	R555814	3	Planet Pinion	Z = 43, SUB FOR R334414
20	R550410	3	Retainer	SUB FOR R290736
21	R171856	3	Cap Screw	-
22	R324796	1	Pinion	Z = 15
23	R543207	1	Nut	ORDER R560689
24	RE299899	1	Seal	ORDER RE590718
24	RE590718	1	Seal	-
25	R543986	1	O-Ring	-
26	RE574720	1	Seal	ORDER RE588328; SUB FOR RE160203
26	RE588328	1	Seal	-
27	R100357	4	Screw	-
28	R336627	1	Thrust Washer	-
29	R290012	1	Cap Screw	-
30	R560689	1	Nut	-

Final Drive Assembly, W/ 8:1 Ratio, ILS™, RH

Нет текстового описания
