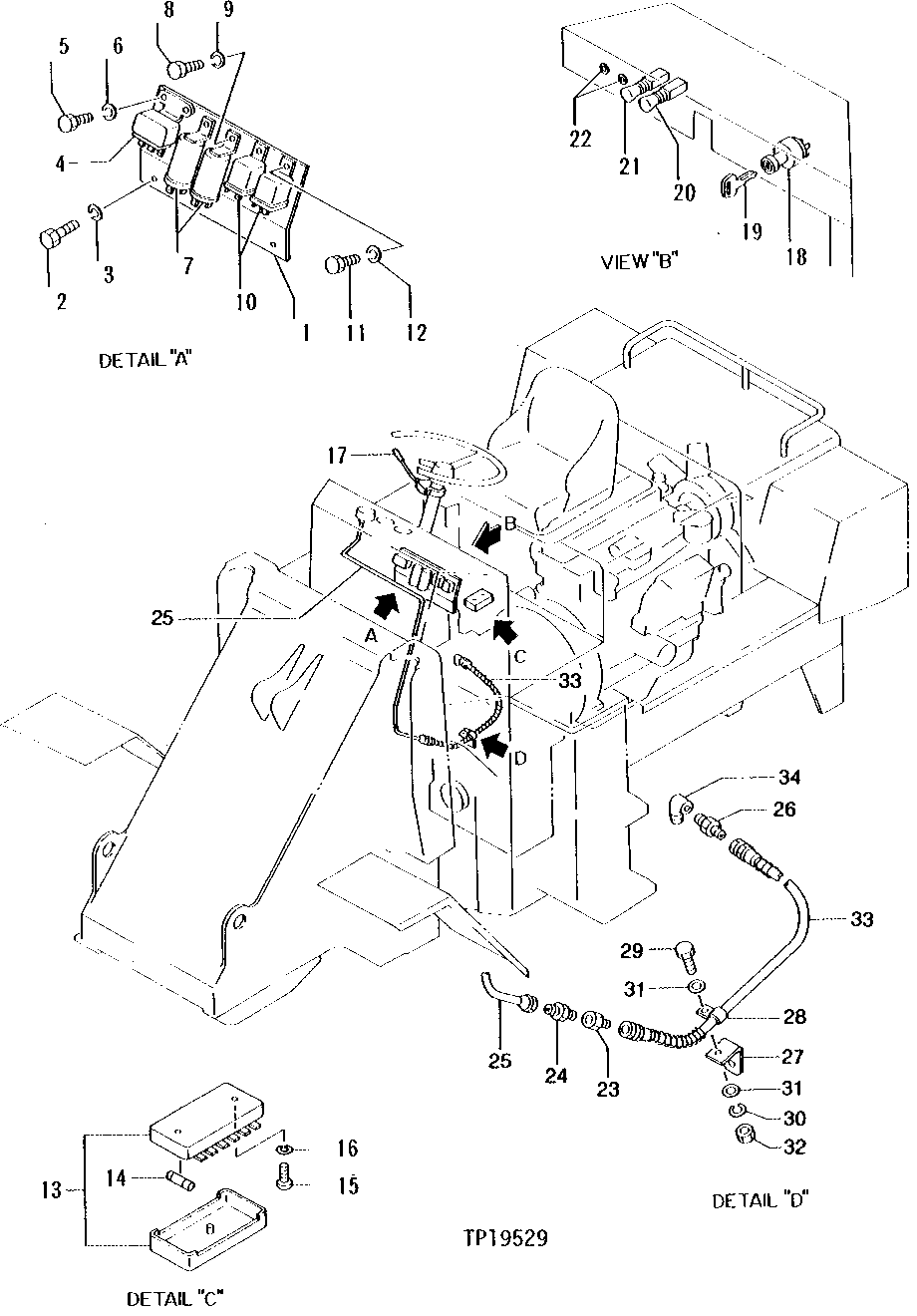

FUSE BOX, SWITCHES AND KEY [01H22]

FUSE BOX, SWITCHES AND KEY [01H22]

FUSE BOX, SWITCHES AND KEY [01H22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FUSE BOX, SWITCHES AND KEY [01H22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T116094	1	BRACKET	-
2	19M8073	2	Cap Screw	M12 X 25
3	12M7067	2	Lock Washer	12 MM, (SUB FOR 12M6268)
4	T116141	1	Relay	-
5	19M7700	2	Cap Screw	M5 X 10
6	12M7064	1	Lock Washer	5 MM
7	TH111887	2	Flasher	(SUB FOR AT108143)
8	19M7700	2	Cap Screw	M5 X 10
9	12M7064	2	Lock Washer	5 MM
10	T148576	2	RELAY	(SUB FOR T116227)
11	19M7700	2	Cap Screw	M5 X 10
12	12M7064	2	Lock Washer	5 MM
13	T116142	1	FUSE BOX	-
14	AT39227	6	Fuse	(SUB FOR T116143)
15	21M7271	2	Screw	M5 X 16
16	12M7064	2	Lock Washer	5 MM
17	AT108144	1	SWITCH	-
18	AT108045	1	SWITCH	-
19	AT194969	1	Key	(SUB FOR TH108552 AND AT147803)
20	AT108142	1	SWITCH	LIGHT
21	AT108131	1	SWITCH	HAZARD
22	AT152547	2	GROMMET	(SUB FOR T116117)
23	T115781	1	ADAPTER	-
24	T116632	1	ELECTRICAL CONNECTOR ASSY	-
25	T115782	1	TUBE	-
26	4154651	1	Adapter Fitting	(SUB FOR T115783, TH100963)
27	T115784	1	BRACKET	-
28	T116118	1	Clamp	-
29	T116298	1	Bolt	-
30	12M7007	1	Lock Washer	10.200 MM
31	24M7028	2	Washer	10.500 X 20 X 2 MM
32	14M7444	1	Nut	M10
33	T115780	1	HOSE	-
34	T115447	1	ELBOW FITTING	-
