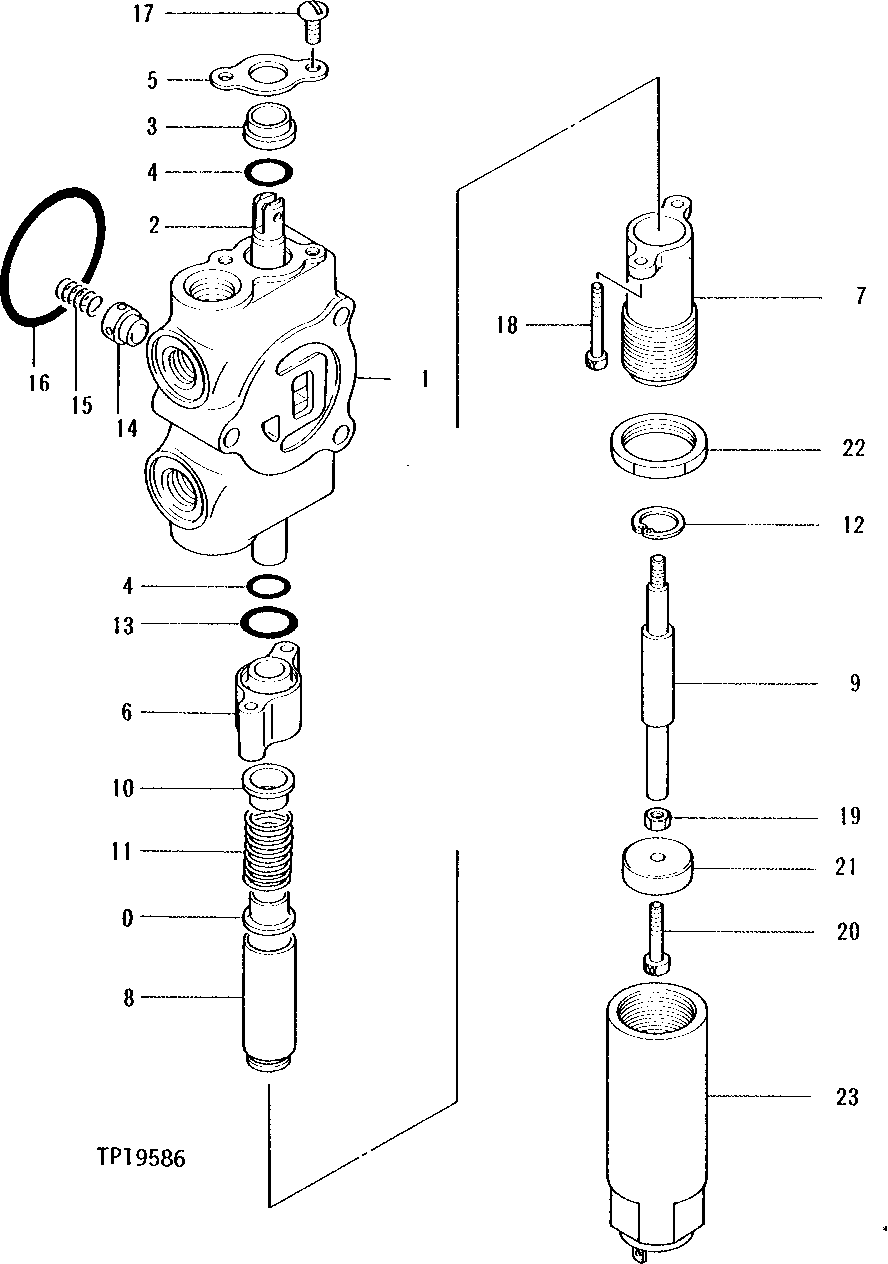

CONTROL VALVE (BUCKET SECTION) [02C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT108100	1	SPOOL VALVE	(COMPLETE)
3	T115390	1	Plate	-
4	32246	2	O-Ring	(SUB FOR T115391)
5	T115392	1	Seal	-
6	T116282	1	SPACER	-
7	T115943	1	CAP	-
8	T115944	1	SLEEVE	-
9	T115945	1	PIN FASTENER	-
10	T115394	2	Plug	-
11	T115396	1	SPRING	-
12	40M7163	1	Snap Ring	(SUB FOR T115946)
13	T13119	1	O-Ring	(SUB FOR T115408)
14	T115397	1	Poppet	-
15	T116213	1	Spring	-
16	U46457	1	O-Ring	(SUB FOR T115388)
17	21M7316	2	Screw	M6 X 10, (SUB FOR T115398)
18	TH104556	2	BOLT	(SUB FOR T115947)
19	14H786	1	Nut	1/4", (SUB FOR T115948)
20	19H2924	1	Screw	1/4" X 3/4", (SUB FOR T115949)
21	T115950	1	PLATE	-
22	T115951	1	NUT	-
23	T115952	1	TUBE	-

CONTROL VALVE (BUCKET SECTION) [02C09]
