Открытый узел

CAB DOOR (RIGHT-HAND) [01J09]

CAB DOOR (RIGHT-HAND) [01J09]

CAB DOOR (RIGHT-HAND) [01J09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

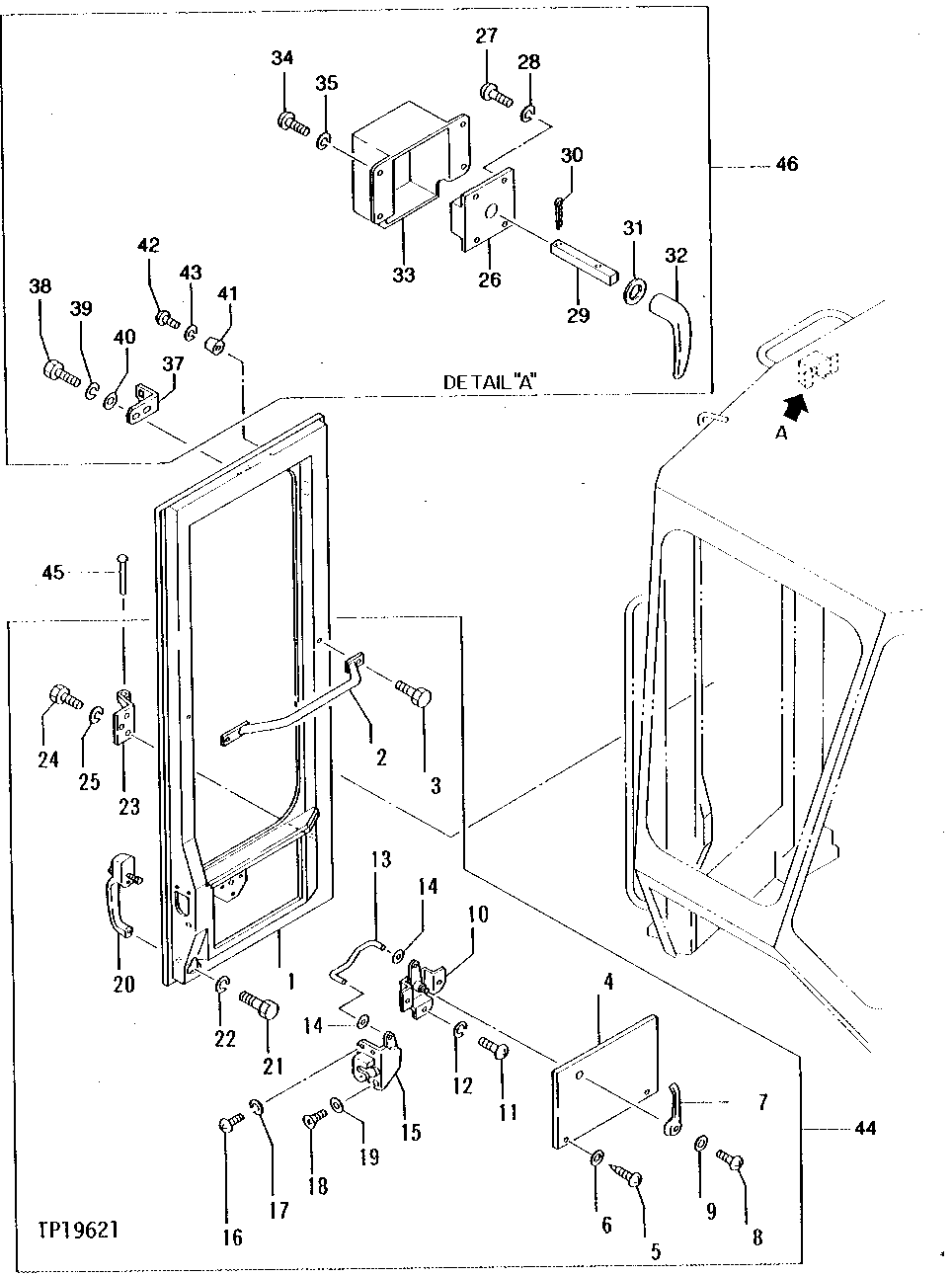

CAB DOOR (RIGHT-HAND) [01J09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT108118	1	DOOR	-
2	AT108119	1	BAR	-
3	T116077	2	BOLT	-
4	T116032	1	PANEL	-
5	T116079	2	Screw	-
6	T116080	2	Washer	-
7	T116081	1	HANDLE	-
8	T116326	1	SCREW	-
9	TH111908	1	WASHER	(SUB FOR T116082)
10	AT108120	1	LEVER	-
11	21M7282	3	Screw	M5 X 8, (SUB FOR T116318 AND 21M7273)
12	12M7064	3	Lock Washer	5 MM
13	T116083	1	ROD	-
14	T116104	2	ROD	-
15	AT108121	1	LOCK	-
16	21M7271	2	Screw	M5 X 16, (SUB FOR T116324, THIS APPLICATION)
17	12M7006	2	Lock Washer	6 MM
18	21M7420	1	Screw	M6 X 16, (SUB FOR T116327)
19	T116109	1	LOCK WASHER	-
20	AT108122	1	Handle	-
21	19M7162	2	Cap Screw	M8 X 16
22	12M7065	2	Lock Washer	8 MM
23	T116033	2	HINGE	-
24	19M7139	6	Cap Screw	M8 X 20
25	12M7065	6	Lock Washer	8 MM
26	AT108155	1	LOCK	-
27	21M7246	4	Screw	M6 X 16
28	12M7006	1	Lock Washer	6 MM
29	T116085	1	SHAFT	-
30	11M7083	1	Cotter Pin	3.200 X 50 MM
31	24M7047	1	Washer	13 X 24 X 2.500 MM
32	T116065	1	HANDLE	-
33	T116088	1	COVER	-
34	21M7246	4	Screw	M6 X 16
35	12M7006	4	Lock Washer	6 MM
36	T116087	1	BRACKET	-
38	19M7163	2	Cap Screw	M8 X 25
39	12M7065	2	Lock Washer	8 MM
40	24M7055	2	Washer	8.400 X 16 X 1.600 MM, (SUB FOR L29966)
41	T115308	1	ISOLATOR	-
42	21M7251	1	Screw	M5 X 25
43	12M7064	1	Lock Washer	5 MM
44	AT108117	1	DOOR	-
45	T116084	2	HINGE	-
46	-	1	Part 45	(NOT AVAILABLE FOR SERVICE)
