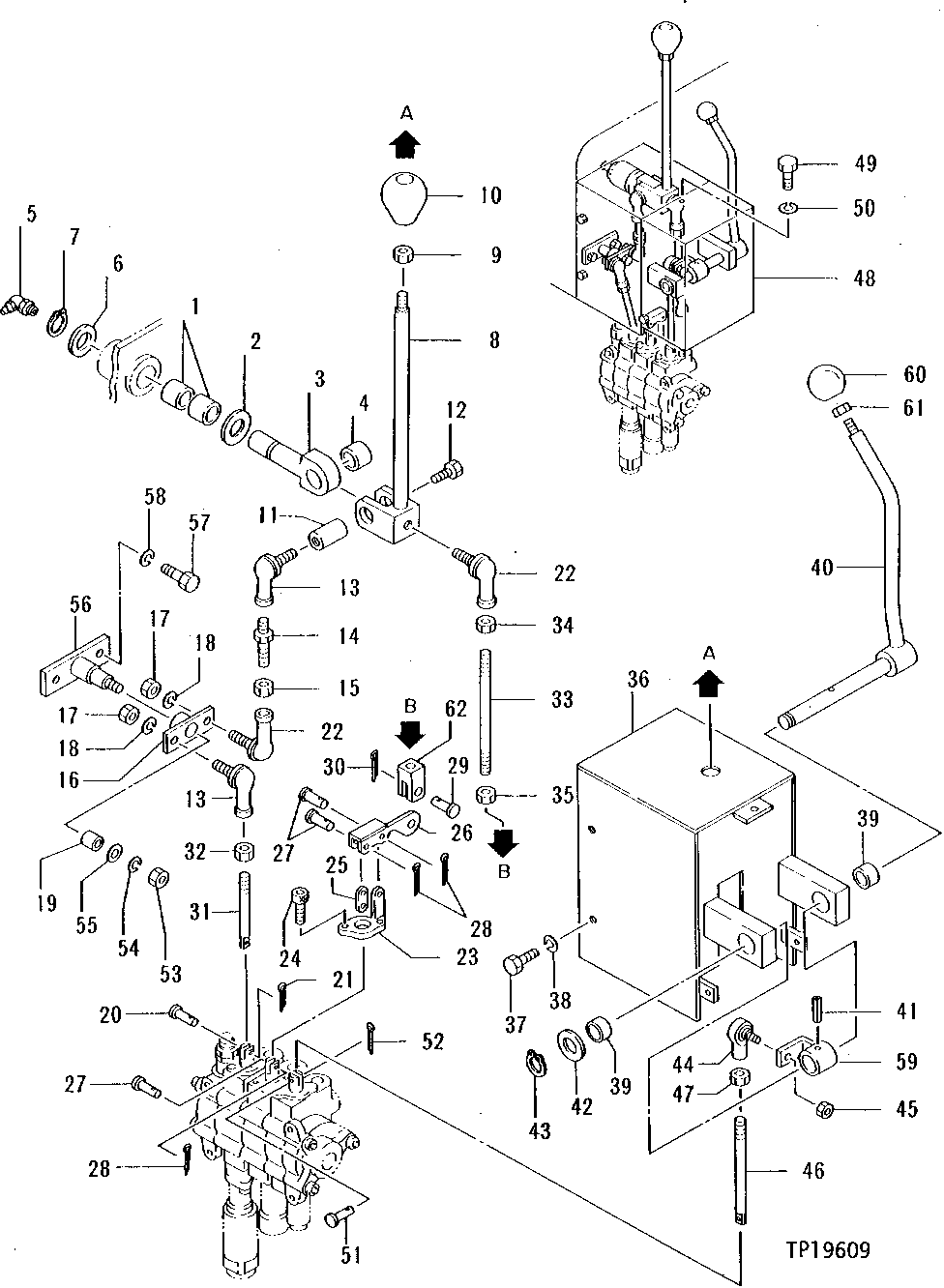

BUCKET CONTROL LINKAGE [02A22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD39064	2	NEEDLE BEARING	(SUB FOR T116219)
2	T115346	1	WASHER	-
3	T115690	1	PIN FASTENER	-
4	JD39064	1	NEEDLE BEARING	(SUB FOR T116219)
5	CH18478	1	Elbow Fitting	-
6	T115346	1	WASHER	-
7	40M7080	1	Snap Ring	-
8	T115688	1	LEVER	-
9	14M7444	1	Nut	M10
10	T115307	1	KNOB	-
11	T115345	1	BUSHING	-
12	19M8784	1	Screw	M10 X 20, (SUB FOR 19M8356)
13	T116182	2	END	-
14	T115996	1	ROD	-
15	T116181	1	NUT	-
16	T115998	1	LINK	-
17	14M7444	2	Nut	M10
18	12M6791	2	Lock Washer	10.200 MM
19	T116179	1	BUSHING	-
20	T115306	1	PIN FASTENER	-
21	11M7005	1	Cotter Pin	1.600 X 10 MM
22	T116180	2	END	-
23	T115434	1	BRACKET	-
24	19M8553	2	Screw	M6 X 16, (SUB FOR T116310)
25	T115433	1	LINK	-
26	T115999	1	LINK	-
27	T115306	3	PIN FASTENER	-
28	11M7005	3	Cotter Pin	1.600 X 10 MM
29	T116340	1	PIN FASTENER	-
30	11M7080	1	Cotter Pin	2.500 X 16 MM
31	T116000	1	ROD	-
32	14M7444	1	Nut	M10
33	T115689	1	STUD	(SUB FOR T116001)
34	T116181	1	NUT	-
35	14M7444	1	Nut	M10
36	T116003	1	COVER	-
37	19M7162	4	Cap Screw	M8 X 16
38	12M7065	4	Lock Washer	8 MM
39	T115692	2	BUSHING	-
40	T116004	1	LEVER	-
41	34M7062	1	Spring Pin	5 X 32 MM, (SUB FOR T116352)
42	T115346	1	WASHER	-
43	40M7080	1	Snap Ring	-
44	T115432	1	TIE ROD END	-
45	14M7444	1	Nut	M10
46	T116006	1	ROD	-
47	14M7444	1	Nut	M10
48	T116005	1	COVER	-
49	19M7162	3	Cap Screw	M8 X 16
50	12M7065	3	Lock Washer	8 MM
51	T115306	1	PIN FASTENER	-
52	11M7005	1	Cotter Pin	1.600 X 10 MM
53	14M7444	1	Nut	M10
54	12M6791	1	Lock Washer	10.200 MM
55	24M7028	1	Washer	10.500 X 20 X 2 MM
56	T116002	1	BRACKET	-
57	19M8784	2	Screw	M10 X 20, (SUB FOR 19M8356)
58	12M6791	2	Lock Washer	10.200 MM
59	T115691	1	LEVER	-
60	T115365	1	KNOB	-
61	14M7444	1	Nut	M10
62	T116337	1	YOKE	-
