Открытый узел

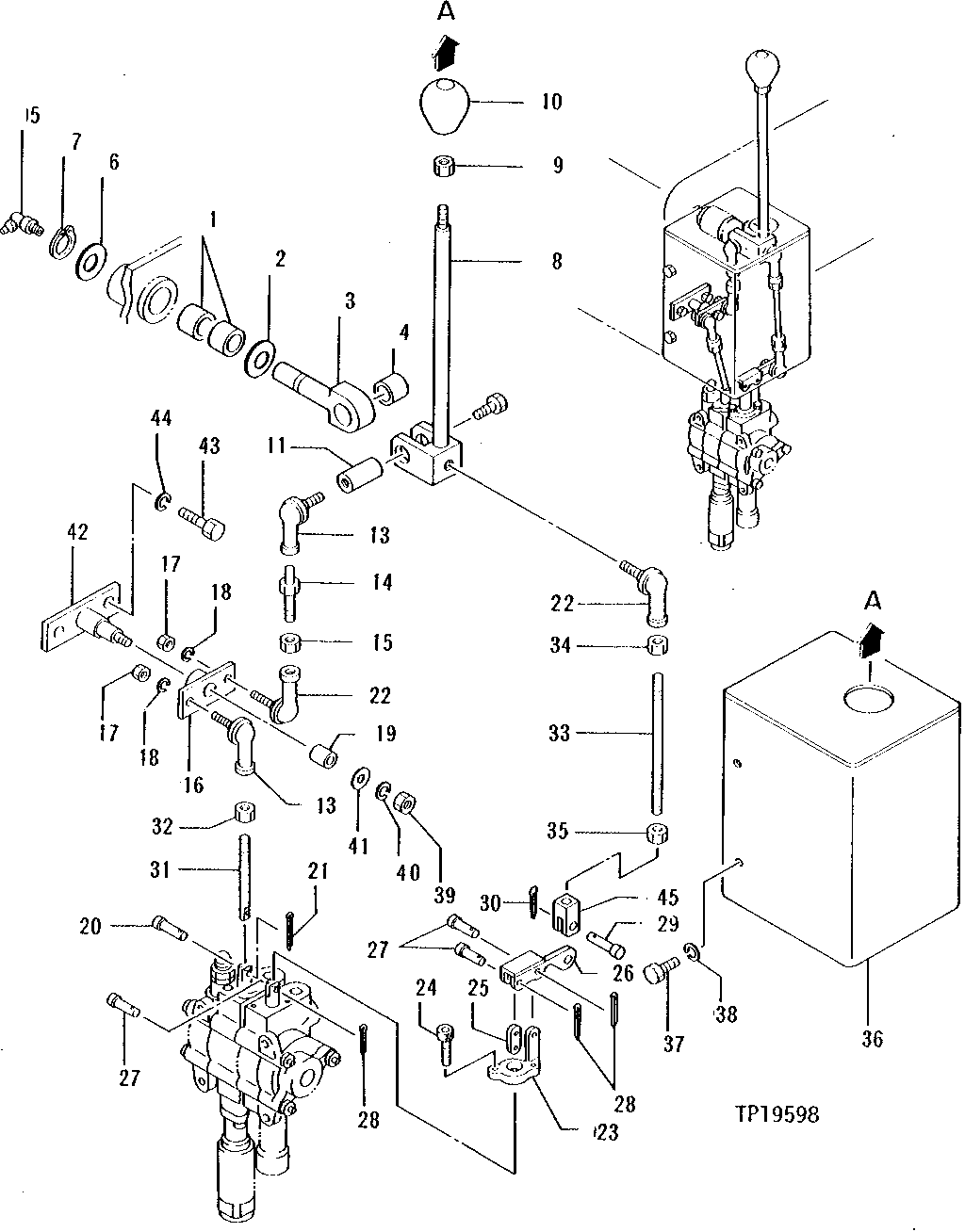

BUCKET CONTROL AND LINKAGE [02A20]

BUCKET CONTROL AND LINKAGE [02A20]

BUCKET CONTROL AND LINKAGE [02A20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BUCKET CONTROL AND LINKAGE [02A20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD39064	2	NEEDLE BEARING	(SUB FOR T116219)
2	T115346	1	WASHER	-
3	T115690	1	PIN FASTENER	-
4	JD39064	1	NEEDLE BEARING	(SUB FOR T116219)
5	CH18478	1	Elbow Fitting	-
6	T115346	1	WASHER	-
7	40M7080	1	Snap Ring	-
8	T115688	1	LEVER	-
9	14M7444	1	Nut	M10
10	T115307	1	KNOB	-
11	T115345	1	BUSHING	-
12	19M8784	1	Screw	M10 X 20, (SUB FOR 19M8356)
13	T116182	2	END	-
14	T115996	1	ROD	-
15	T116181	1	NUT	-
16	T115998	1	LINK	-
17	14M7444	2	Nut	M10
18	12M6791	2	Lock Washer	10.200 MM
19	T116179	1	BUSHING	-
20	T115306	1	PIN FASTENER	-
21	11M7005	1	Cotter Pin	1.600 X 10 MM
22	T116180	2	END	-
23	T115434	1	BRACKET	-
24	19M8553	2	Screw	M6 X 16, (SUB FOR T116310)
25	T115433	1	LINK	-
26	T115999	1	LINK	-
27	T115306	3	PIN FASTENER	-
28	11M7005	3	Cotter Pin	1.600 X 10 MM
29	T116340	1	PIN FASTENER	-
30	11M7005	1	Cotter Pin	1.600 X 10 MM
31	T116000	1	ROD	-
32	14M7444	1	Nut	M10
33	T115689	1	STUD	-
34	T116181	1	NUT	-
35	14M7444	1	Nut	M10
36	T115997	1	COVER	-
37	19M7162	4	Cap Screw	M8 X 16
38	12M7065	4	Lock Washer	8 MM
39	14M7444	1	Nut	M10
40	12M6791	1	Lock Washer	10.200 MM
41	12M7013	1	LOCK WASHER	10.200 MM
42	T116002	1	BRACKET	-
43	19M8784	2	Screw	M10 X 20, (SUB FOR 19M8356)
44	12M6791	2	Lock Washer	10.200 MM
45	T116337	1	YOKE	-
