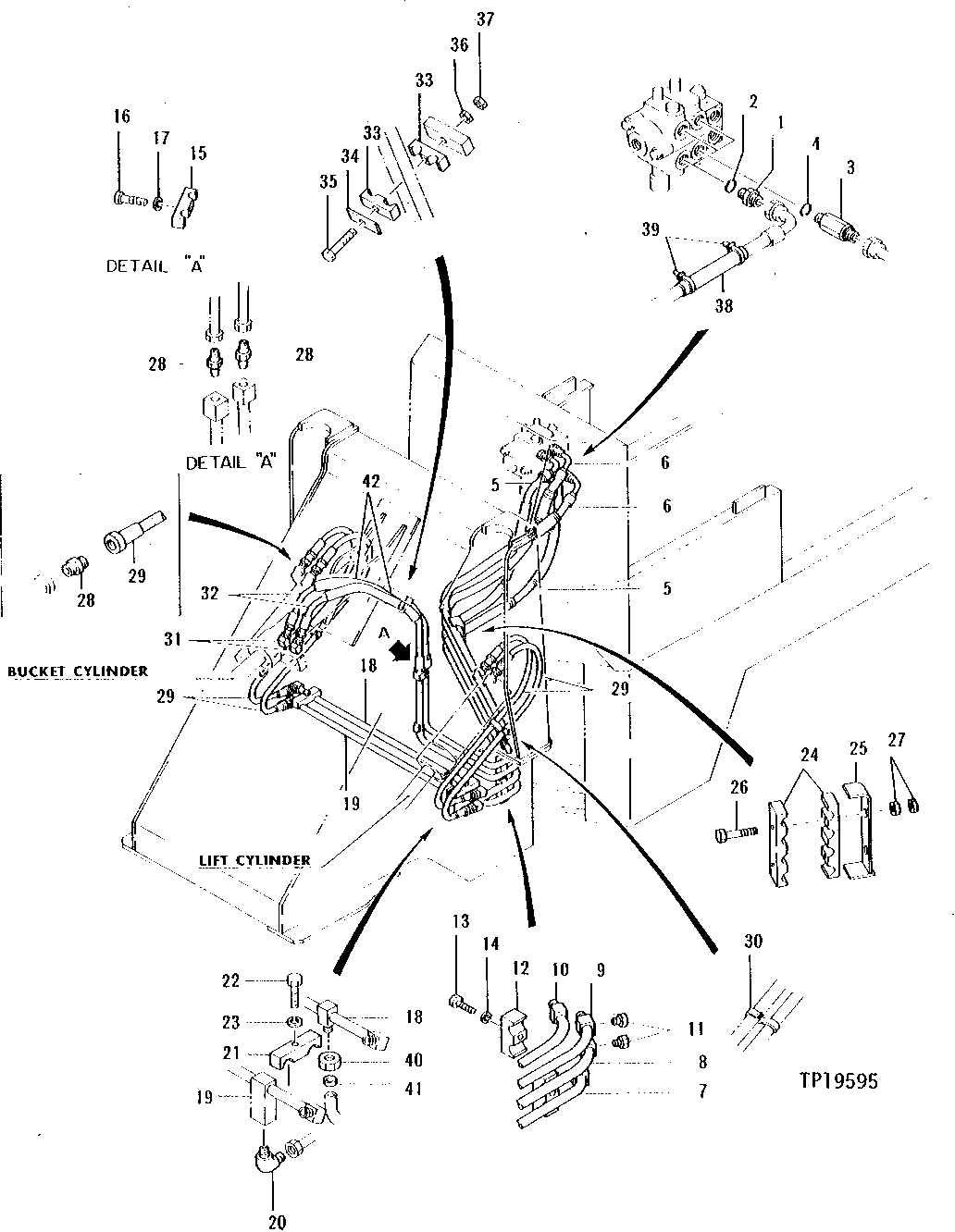

BUCKET AND LIFT CYLINDER PLUMBING [02B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H63597	3	Adapter Fitting	(SUB FOR T115973)
2	R26375	3	O-Ring	-
3	T115974	1	ADAPTER	-
4	R26375	1	O-Ring	-
5	T115975	2	HOSE	-
6	T115976	2	HOSE	-
7	T115977	1	TUBE	-
8	T115978	1	TUBE	-
9	T115979	1	TUBE	-
10	T115980	1	TUBE	-
11	T116250	2	FITTING PLUG	-
12	T116265	2	CLAMP	-
13	19M8118	2	Cap Screw	M10 X 35
14	12M6791	2	Lock Washer	10.200 MM
15	T115681	1	CLAMP	-
16	T116306	1	BOLT	-
17	12M7067	1	Lock Washer	12 MM, (SUB FOR 12M6268)
18	T115981	1	TUBE	-
19	T115982	1	TUBE	-
20	T116370	1	ELBOW FITTING	-
21	T115681	2	CLAMP	-
22	T116306	2	BOLT	-
23	12M7067	2	Lock Washer	12 MM, (SUB FOR 12M6268)
24	T115682	2	CLAMP	-
25	T115684	1	BRACKET	-
26	T116301	2	BOLT	-
27	14M7444	4	Nut	M10
28	T115957	6	ADAPTER FITTING	-
29	T115983	4	HOSE	-
30	T115683	2	CLAMP	-
31	T115887	2	ELBOW FITTING	-
32	T115984	2	HOSE	-
33	T116705	2	CLAMP	(SUB FOR T115341)
34	T116218	1	PLATE	-
35	T116300	2	BOLT	(SUB FOR T116309)
36	R60717	2	Nut	-
37	14M7444	2	Nut	M10
38	T116366	8	HOSE	-
39	H77698	16	Tie Band	-
40	T116373	1	NUT	-
41	T116375	1	SLEEVE FITTING	-
42	T116356	2	RADIATOR HOSE	-

BUCKET AND LIFT CYLINDER PLUMBING [02B13]

Нет текстового описания
