Countershaft Assembly, LH, e23™ ( - 922321)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE570867	1	Ball Bearing	-
3	RE581505	1	Countershaft	(Service Only)
4	R542721	3	Snap Ring	-
5	R554163	1	Gear	Z = 25
6	R554162	1	Gear	Z = 51
7	R560701	1	Gear	Z = 48, SUB FOR R542413
8	R560700	1	Gear	Z = 51, SUB FOR R542409
9	R542418	1	Gear	Z = 53
11	R542405	1	Gear	Z = 64
12	R542415	1	Gear	Z = 75
13	JD7446	2	Bearing Cup	-
14	R542722	1	Snap Ring	-
15	R558214	1	Snap Ring	SUB FOR R335653
16	F40115	6	Ball Bearing	-
17	R542427	3	Spacer	-
18	R542171	3	Clutch Plate	-
19	R545713	5	Snap Ring	-
20	R324141	4	Sealing Ring	-
21	R542173	1	Clutch	-
22	R542166	1	Piston	-
23	R543243	3	Packing	-
24	R542916	1	Packing	-
25	R135364	3	Snap Ring	-
26	R542164	1	Clutch	-
27	R560092	19	Disk Spring	SUB FOR R554624
28	R542668	2	Piston	-
29	R543242	2	Packing	-
30	R552227	2	Clutch	-
31	RE580272	1	Clutch Disk	-
32	RE577227	2	Clutch Disk	-
2A	RE340698	2	Bearing Cone	ORDER RE597327
2B	RE597327	2	Tapered Roller Bearing	-
10A	R560699	1	Gear	Z = 59, ORDER R570744; ALSO ORDER R570743, R556946, R556993, RE595266 AND (2) F40115
10B	R570744	1	Helical Gear	Z=59

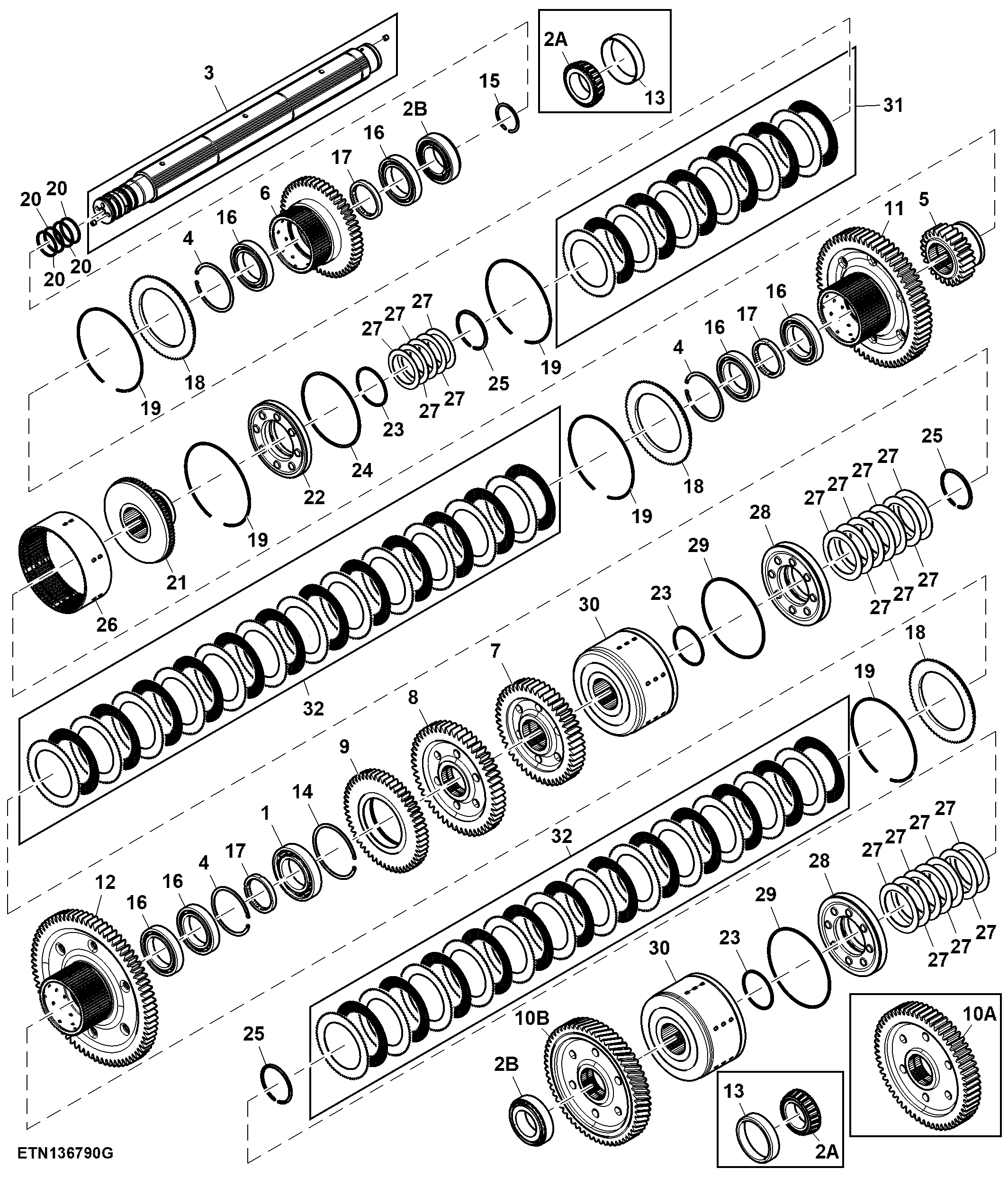

Countershaft Assembly, LH, e23™ ( - 922321)
