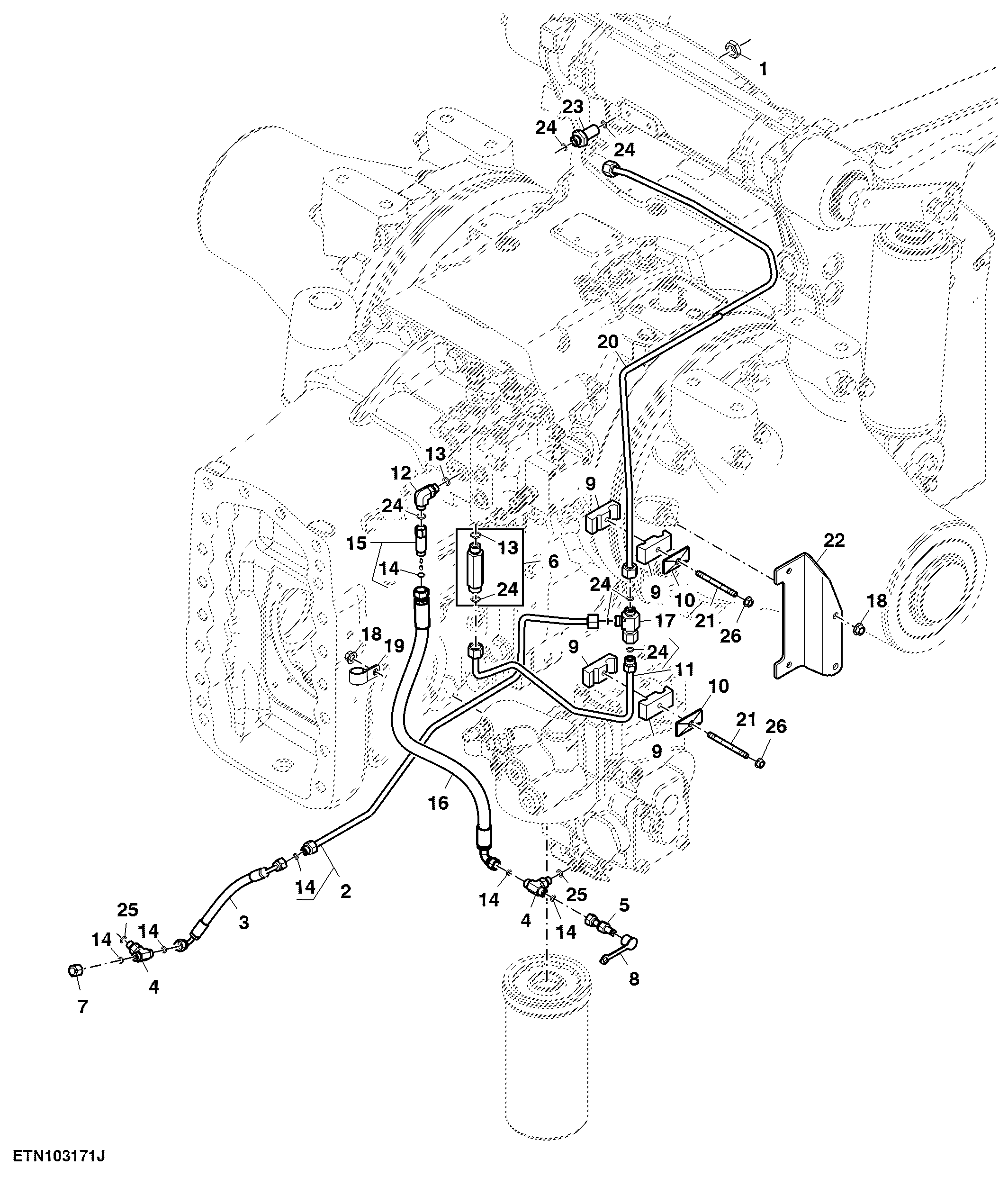

Load Sense Lines, Dual Pump, W/O ILS™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5091	1	Nut	11/16"
2	RE562703	1	Oil Line	Load Sense, High Flow Pump, Controller
3	RE562706	1	Hydraulic Hose	High Flow Pump Controller
4	RE581111	2	Union Fitting	INCLUDES 51M7040 AND (2) T77814; SUB FOR APPL 38H5215
5	RE60700	1	Diagnostic Coupling	-
6	RE215913	1	Fitting	-
7	38H1414	1	Fitting	-
8	R77175	1	Cover	-
9	H114865	4	Clamp	-
10	H112567	2	Plate	-
11	RE565942	1	Oil Line	Resolved Load Sense
12	38H5025	1	Elbow Fitting	USE WITH RE576858
12	38H5016	1	Elbow Fitting	USE WITH RE583345
13	51M7041	2	O-Ring	11.300 X 2.200 mm
14	T77814	6	O-Ring	-
15	RE264764	1	Check Valve	USE WITH RE576858
15	RE583681	1	Check Valve	USE WITH RE583345
16	RE576858	1	Hydraulic Hose	Hydraulic Pump To Control Valve SUB FOR RE560710; ORDER RE583345; ALSO ORDER RE583681 AND 38H5016
16	RE583345	1	Hydraulic Hose	Hydraulic Pump To Control Valve
17	38H5105	1	Tee Fitting	-
18	14M7296	3	Flange Nut	M10
19	T115715	1	Clamp	-
20	RE568446	1	Oil Line	Load Sense, Secondary
21	42M7015	2	Stud	-
22	RE568447	1	Bracket	-
23	38H5100	1	Union Fitting	-
24	T77613	7	O-Ring	-
25	51M7040	2	O-Ring	9.300 X 2.200 mm
26	14M7298	2	Flange Nut	M8

Load Sense Lines, Dual Pump, W/O ILS™

Нет текстового описания
