Открытый узел

Track Frame Support Wide

Track Frame Support Wide

Track Frame Support Wide

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

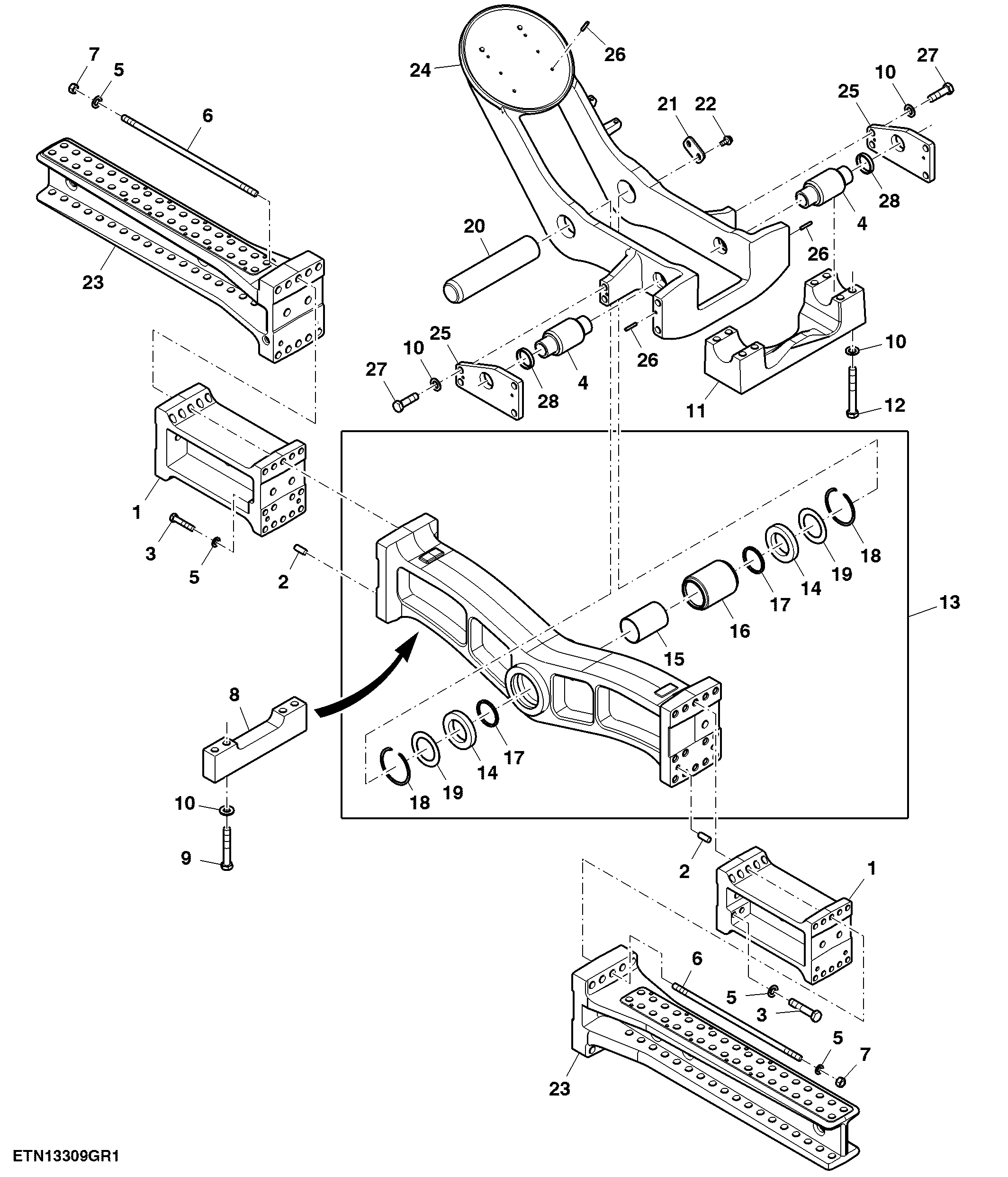

Track Frame Support Wide

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R569059	2	Spacer	SUB FOR R266794
2	R54380	8	Dowel Pin	-
3	19M9136	8	Cap Screw	M20 X 110
4	RE242231	2	Isolator	-
5	R283755	28	Washer	-
6	R538453	20	Rod	ORDER R270526
6	R270526	20	Rod	-
7	R280636	20	Nut	-
8	R269961	1	Bracket	-
9	19M9139	4	Cap Screw	M20 X 130
10	24M7242	20	Washer	21.400 X 42 X 5 mm
11	R268629	1	Support	-
12	19M9142	8	Cap Screw	M20 X 160
13	RE593938	1	Walking Beam	SUB FOR RE265945
14	R539033	2	Seal	SUB FOR R158680
15	R158196	1	Bushing	-
16	RE161311	1	Bushing	-
17	T67210	2	Seal	-
18	R192696	2	Snap Ring	SUB FOR H114688
19	24H1240	2	Washer	3-1/32" X 4-1/2" X 0.105"
20	R174942	1	Pin	-
21	R136346	1	Plate	-
22	19M7788	2	Screw	M12 X 25
23	R569056	2	Front Axle Support	SUB FOR R339029
24	R565219	1	Arm	SUB FOR R265950
25	R268663	2	Plate	-
26	44M7118	2	Dowel Pin	-
27	19M9134	8	Cap Screw	M20 X 80
28	R250238	2	Bushing	-
