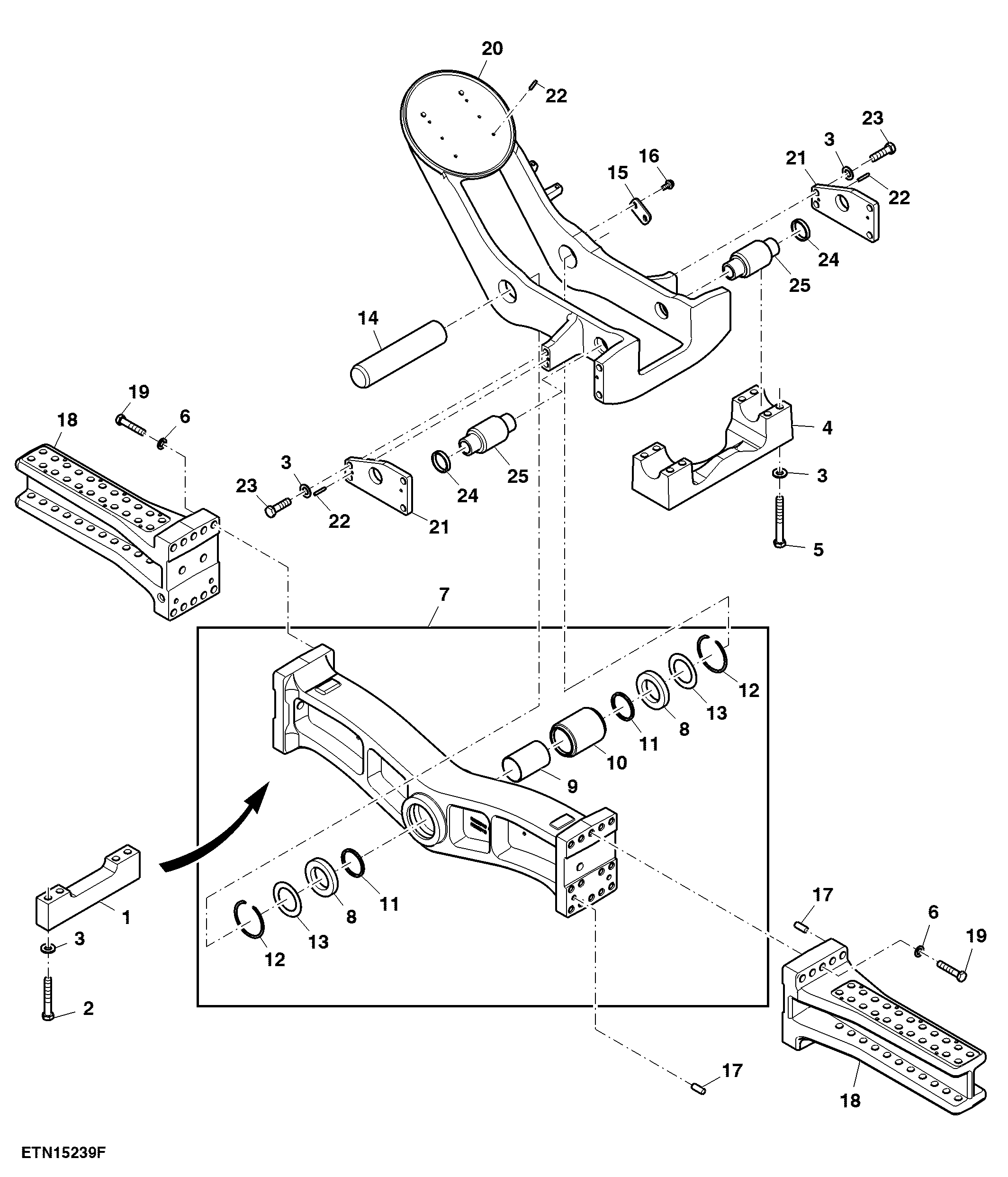

Frame Support - Narrow

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R269961	1	Bracket	-
2	19M9139	4	Cap Screw	M20 X 130
3	24M7242	20	Washer	21.400 X 42 X 5 mm
4	R268629	1	Support	-
5	19M9142	8	Cap Screw	M20 X 160
6	24M7344	20	Washer	22 X 37 X 3 mm
7	RE593938	1	Walking Beam	SUB FOR RE265945
8	R539033	2	Seal	-
9	R158196	1	Bushing	-
10	RE161311	1	Bushing	-
11	T67210	2	Seal	-
12	R192696	2	Snap Ring	TK = 2.77 mm, SUB FOR H114688
13	24H1240	2	Washer	3-1/32" X 4-1/2" X 0.105"
14	R174942	1	Pin	-
15	R136346	1	Plate	-
16	19M7788	2	Screw	M12 X 25
17	R54380	4	Dowel Pin	-
18	R569058	2	Front Axle Support	SUB FOR R339028 OR R270820
19	19M9135	20	Cap Screw	M20 X 100
20	R565219	1	Arm	SUB FOR R265950
21	R268663	2	Plate	-
22	44M7118	2	Dowel Pin	-
23	19M9134	8	Cap Screw	M20 X 80
24	R250238	2	Bushing	-
25	RE242231	2	Isolator	-
