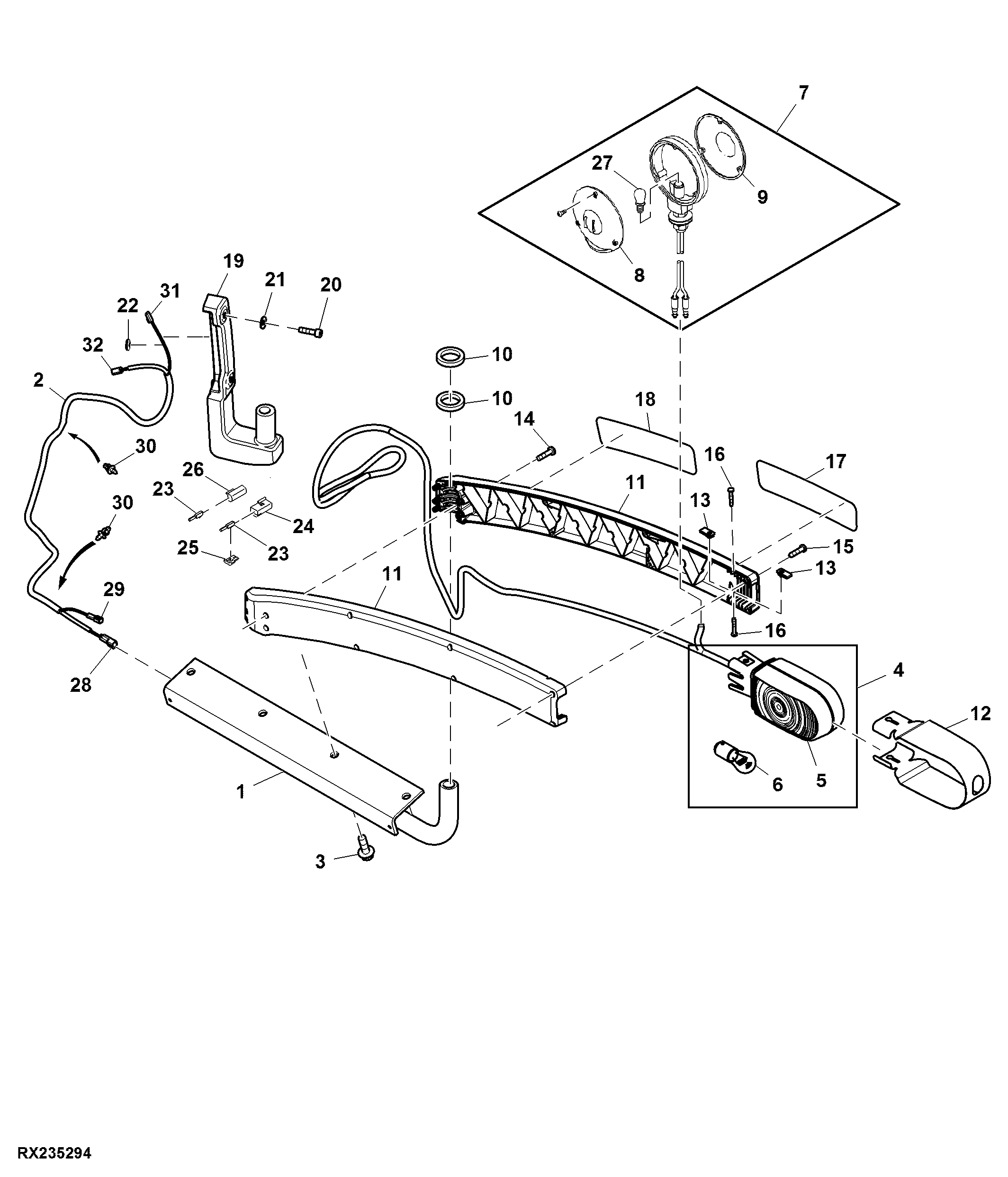

Arm, Extremity

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE302284	1	Bracket	LH
1	RE302283	1	Bracket	RH
2	RE340122	2	Wiring Harness	INCLUDES (2) RE258807
3	19M7790	6	Screw	M12 X 35
4	RE250561	2	Lamp	-
5	R285615	2	Lens	-
6	R133301	2	Bulb	-
7	RE193224	2	Lamp	-
8	R204171	2	Lens	-
9	R204172	2	Lens	-
10	R180671	4	Washer	-
11	RE219773	2	Arm	-
12	R179273	2	Shield	-
13	R325780	4	Nut	-
14	21M7303	10	Screw	M5 X 20
15	37M7372	12	Screw	-
16	L173742	4	Screw	M5 X 25
17	R213356	2	Label	Retroflective Red
18	R244856	2	Label	Flourescent Orange
19	R273006	1	Support	LH
19	R273007	1	Support	RH
20	19M10361	4	Socket Head Screw	M8 X 35
21	R210137	4	Washer	-
22	H83060	2	Grommet	-
23	57M7501	6	Elec. Connector Terminal	-
24	57M7785	2	Elec. Connector Housing	-
25	57M7724	2	Electrical Connector Assy	-
26	57M7783	2	Elec. Connector Housing	-
27	R133302	1	Bulb	-
28	57M7784	2	Electrical Connector Assy	Extremity Light, USE WITH (2) 57M7500_Pins
28	57M7723	2	Electrical Connector Assy	-
29	57M7782	2	Electrical Connector Assy	Extremity Light, USE WITH 57M7500_Pins
30	RE258807	2	Tie Band	-
31	57M7783	2	Elec. Connector Housing	Cab Harness, USE WITH 57M7501_Pins
32	57M7785	2	Elec. Connector Housing	Cab Harness, USE WITH (2) 57M7501_Pins
32	CB01489380	2	Elec. Connector Accessory	-
