Открытый узел

Pick-Up Hitch

Pick-Up Hitch

Pick-Up Hitch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

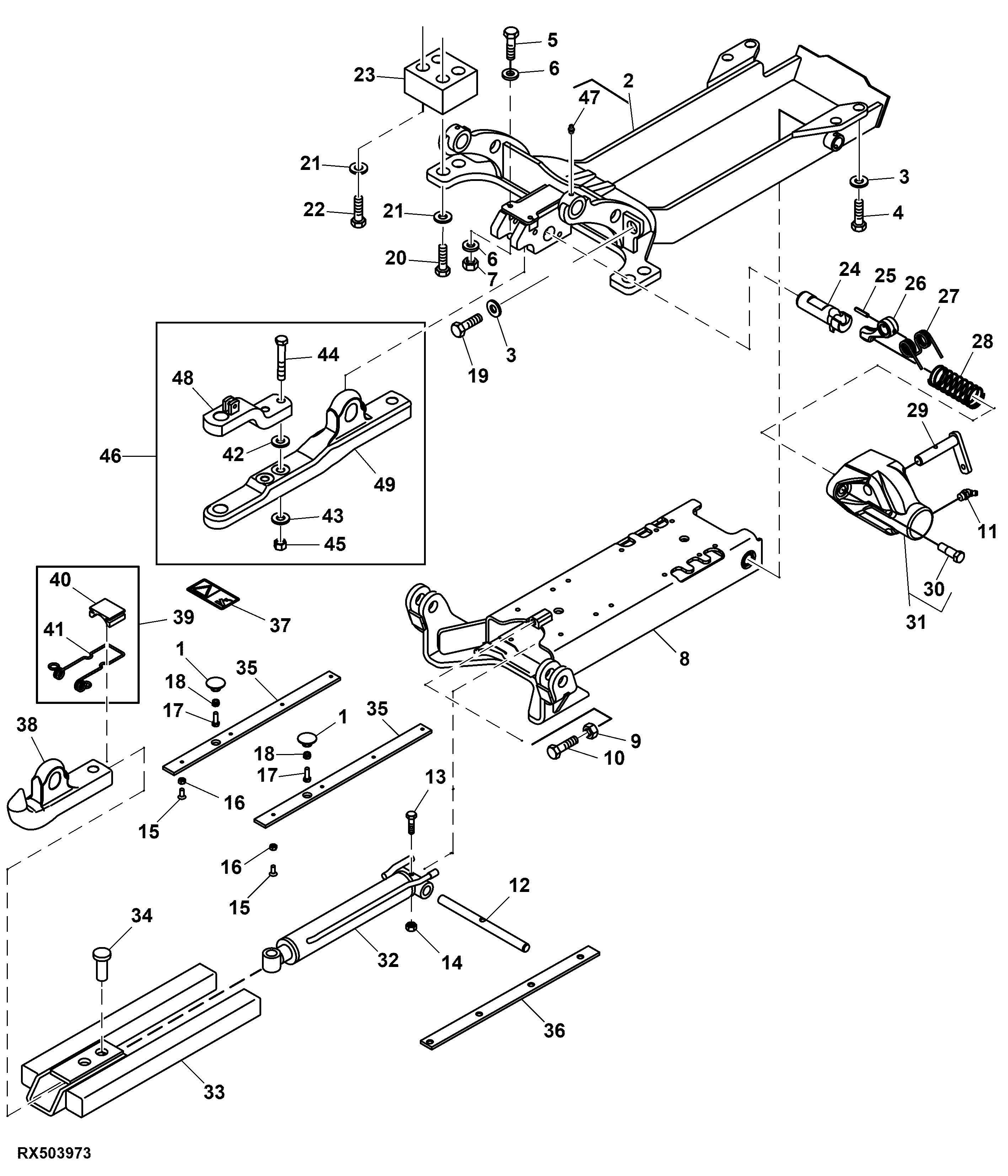

Pick-Up Hitch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L150699	2	Plug	-
2	RE210613	1	Support	-
3	24M7242	6	Washer	21.400 X 42 X 5 mm
4	19M9142	4	Cap Screw	M20 X 160, (HS 10.9)
5	19M7163	2	Cap Screw	M8 X 25
6	24M7055	4	Washer	8.400 X 16 X 1.600 mm
7	14M7166	2	Lock Nut	M8
8	RE225449	1	Hitch	-
9	14M7277	1	Nut	M20
10	19M8002	1	Cap Screw	M20 X 55
11	JD7847	1	Lubrication Fitting	-
12	L156429	1	Pin	-
13	19M8397	1	Cap Screw	M8 X 50
14	14M7166	1	Lock Nut	M8
15	19M7573	16	Screw	M8 X 20
16	14M7273	16	Nut	M8
17	19M7163	2	Cap Screw	M8 X 25
18	AL151060	2	Bumper	-
19	19M9132	2	Cap Screw	M20 X 50, (HS 10.9)
20	19M9374	4	Cap Screw	M24 X 90, (HS 10.9)
21	L113738	8	Washer	-
22	19M7907	4	Screw	M20 X 140, (HS 10.9)
23	R230997	2	Spacer	-
24	L156441	1	Pin	-
25	34M7158	1	Spring Pin	5 X 25 mm
26	L156438	1	Lever	-
27	L156439	1	Torsion Spring	-
28	L156440	1	Compression Spring	-
29	RE223794	1	Pin Fastener	-
30	L156442	2	Cap Screw	-
31	AL164091	1	Latch	-
32	AL159343	1	Hydraulic Cylinder	(EUROPEAN VERSION)
33	AL159302	1	Guide	(EUROPEAN VERSION)
34	L156434	1	Pin Fastener	(EUROPEAN VERSION)
35	L221795	2	Bumper	(EUROPEAN VERSION) SUB FOR L156428
36	L221794	2	Bumper	(EUROPEAN VERSION) SUB FOR L156427
37	L113073	1	Label	(EUROPEAN VERSION)
38	L156433	1	Hook	(EUROPEAN VERSION)
39	AL159304	1	Latch	(EUROPEAN VERSION)
40	L156443	1	Torsion Spring	(EUROPEAN VERSION)
41	L156444	1	Stop	(EUROPEAN VERSION)
42	24M7097	2	Washer	17 X 28 X 2.500 mm
43	24M7383	2	Washer	(EUROPEAN VERSION) 17 X 24 X 1 mm
44	19M8020	2	Cap Screw	M16 X 100
45	14M7276	2	Nut	M16
46	AL159328	1	Drawbar	-
47	58M5574	2	Lubrication Fitting	-
48	AL159329	1	Clevis	-
49	L156465	1	Drawbar	-
