Открытый узел

Oil Line, Rear Line Bundle

Oil Line, Rear Line Bundle

Oil Line, Rear Line Bundle

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

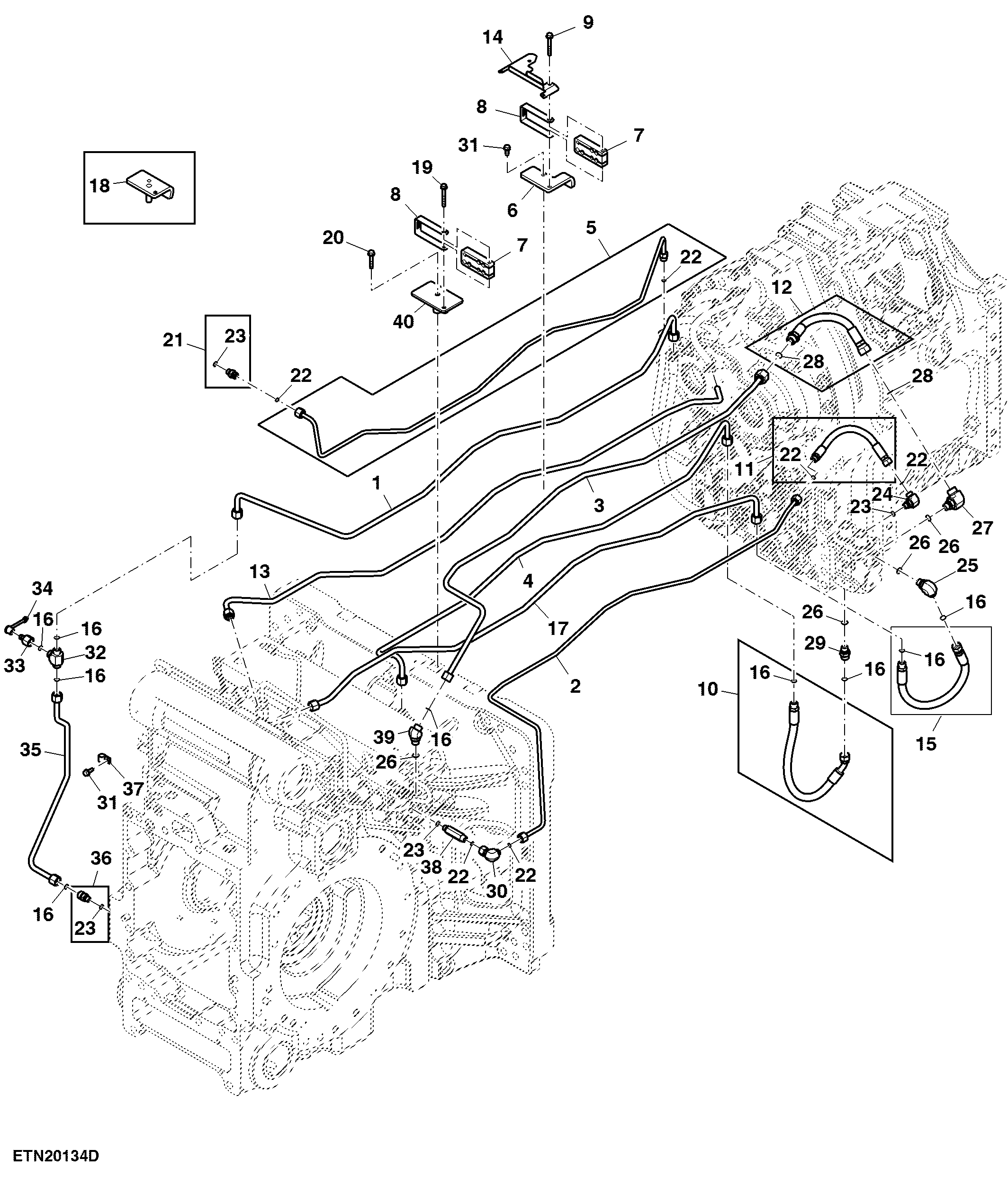

Oil Line, Rear Line Bundle

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE341721	1	Oil Line	-
2	RE341722	1	Oil Line	-
3	RE341723	1	Oil Line	-
4	RE341724	1	Oil Line	-
5	RE341725	1	Oil Line	-
6	R306908	1	Plate	-
7	R322635	2	Block Clamp	-
8	R325086	2	Channel	-
9	19M7801	1	Screw	M8 X 60
10	RE341726	1	Hydraulic Hose	-
11	RE341727	1	Hydraulic Hose	-
12	RE341728	1	Hydraulic Hose	-
13	RE343531	1	Oil Line	-
14	R537926	1	Bracket	ORDER R556196
14	R556196	1	Bracket	-
15	RE556441	1	Hydraulic Hose	-
16	T77857	9	O-Ring	-
17	RE556443	1	Oil Line	-
18	RE345689	1	Plate	ORDER RE578465 AND 19M7802
19	19M7802	1	Screw	M8 X 65
20	19M8318	1	Screw	M8 X 45
21	38H5002	1	Adapter Fitting	-
22	T77613	6	O-Ring	-
23	51M7041	4	O-Ring	11.300 X 2.200 mm
24	38H5016	1	Elbow Fitting	-
25	38H5017	1	Elbow Fitting	-
26	51M7043	4	O-Ring	15.300 X 2.200 mm
27	38H5024	1	Elbow Fitting	-
28	T77932	2	O-Ring	-
29	38H5003	1	Adapter Fitting	-
30	38H5145	1	Elbow Fitting	-
31	19M7866	2	Screw	M8 X 20
32	38H5031	1	Tee Fitting	-
33	RE43774	1	Diagnostic Coupling	-
34	R77175	1	Cover	-
35	RE297853	1	Oil Line	-
36	38H5009	1	Adapter Fitting	-
37	R34557	1	Clamp	-
38	L174530	1	Fitting	-
39	38H5071	1	Elbow Fitting	-
40	RE578465	1	Plate	-
