Открытый узел

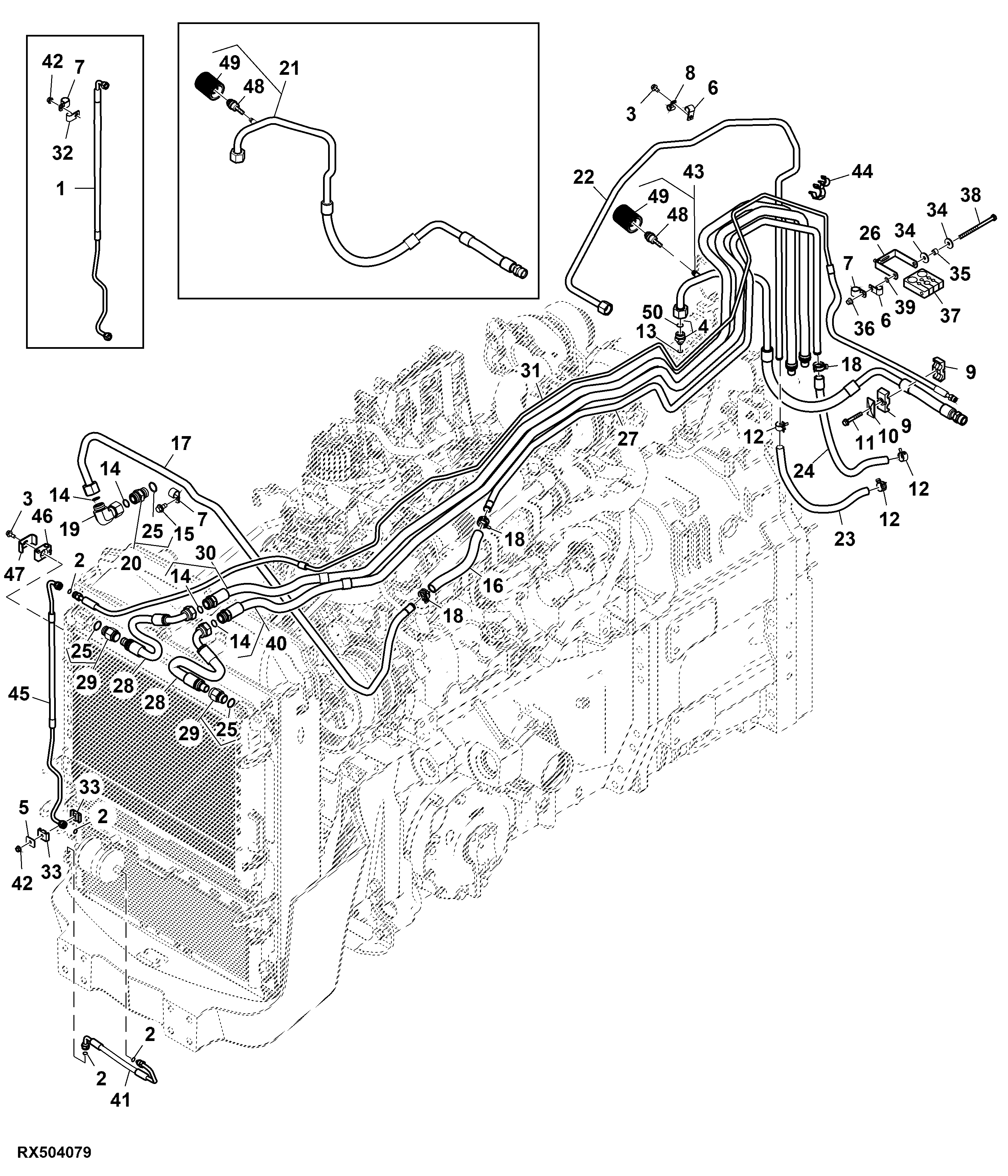

HVAC Lines, IT4 / FT4 Engine (1/2)

HVAC Lines, IT4 / FT4 Engine (1/2)

HVAC Lines, IT4 / FT4 Engine (1/2)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HVAC Lines, IT4 / FT4 Engine (1/2)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE562559	1	Refrigerant Hose	A/C Receiver/ Dryer USE WITH RE561353
2	R183409	4	O-Ring	-
3	19M7866	2	Screw	M8 X 20
4	RE252625	1	Hose Fitting	-
5	H121163	1	Strap	-
6	R46414	2	Clamp	-
7	E53830	1	Clamp	USE WITH RE557716 OR RE567675
7	E53830	1	Clamp	USE WITH RE562560
7	T27523	1	Clamp	USE WITH RE582473
8	R34557	1	Clamp	-
9	H111730	2	Clamp	-
10	H112567	1	Plate	-
11	19M7803	1	Screw	M8 X 70
12	T184924	3	Hose Clamp	-
13	R183411	1	O-Ring	-
14	T77858	4	O-Ring	-
15	19M7784	1	Screw	M10 X 20
16	R538278	1	Hose	Heater Return
16	R558749	1	Hose	Heater Return USE WITH R558748
17	RE557716	1	Tube	-
18	R191781	3	Hose Clamp	-
19	38H1097	1	Elbow Fitting	-
20	38H5005	1	Adapter Fitting	INCLUDES 51M7047
21	RE567675	1	Line	A/C Suction ORDER RE582473; ALSO ORDER T27523
22	RE564069	1	Line	Coolant, Supply From Engine ORDER RE584845, ALSO ORDER R560925
23	R544348	1	Hose	Coolant Supply
23	R560925	1	Hose	Coolant Supply USE WITH RE584845
24	R552258	1	Hose	Cab Heater, Coolant Return SUB FOR R547819
25	51M7047	3	O-Ring	23.600 X 2.900 mm
26	RE567806	1	Strap	-
27	R550914	1	Line	Auxiliary Coolant Return ORDER R558748, ALSO ORDER R558749; SUB FOR R538054
27	R558748	1	Line	Auxiliary Coolant Return
28	RE561613	2	Hydraulic Hose	Oil Cooler
29	62M1002	2	Adapter Fitting	-
30	RE562617	1	Oil Line	From Cooler
31	RE567827	1	Refrigerant Hose	A/C Pressure, Dryer to Cab ORDER RE582369
31	RE582369	1	Refrigerant Hose	A/C Pressure, Dryer to Cab
32	T75197	1	Clamp	USE WITH RE562559
33	H128515	2	Clamp	-
34	24M7024	2	Washer	9 X 28 X 3 mm
35	28H3376	1	Spacer	0.364" X 0.540" X 9/16"
36	14M7396	1	Lock Nut	M8
37	R552147	1	Block Clamp	SUB FOR R307075
38	19M9453	1	Cap Screw	M8 X 130
39	M84309	1	Nut	-
40	RE562616	1	Oil Line	To Cooler
41	RE561618	1	Refrigerant Hose	A/C Pressure, Condenser to Dryer
42	14M7298	1	Flange Nut	M8
43	RE582473	1	Line	A/C suction
44	L171496	1	Clamp	-
45	RE586441	1	Refrigerant Hose	A/C Receiver/ Dryer USE WITH RE584140
46	R560051	1	Clamp	-
47	R560052	1	Plate	-
48	AT318163	1	Valve	-
49	AT318165	1	Cap	-
50	R163559	1	O-Ring	-
