Countershaft Assembly, RH, e23™

Countershaft Assembly, RH, e23™

Countershaft Assembly, RH, e23™

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Countershaft Assembly, RH, e23™

Нет текстового описания

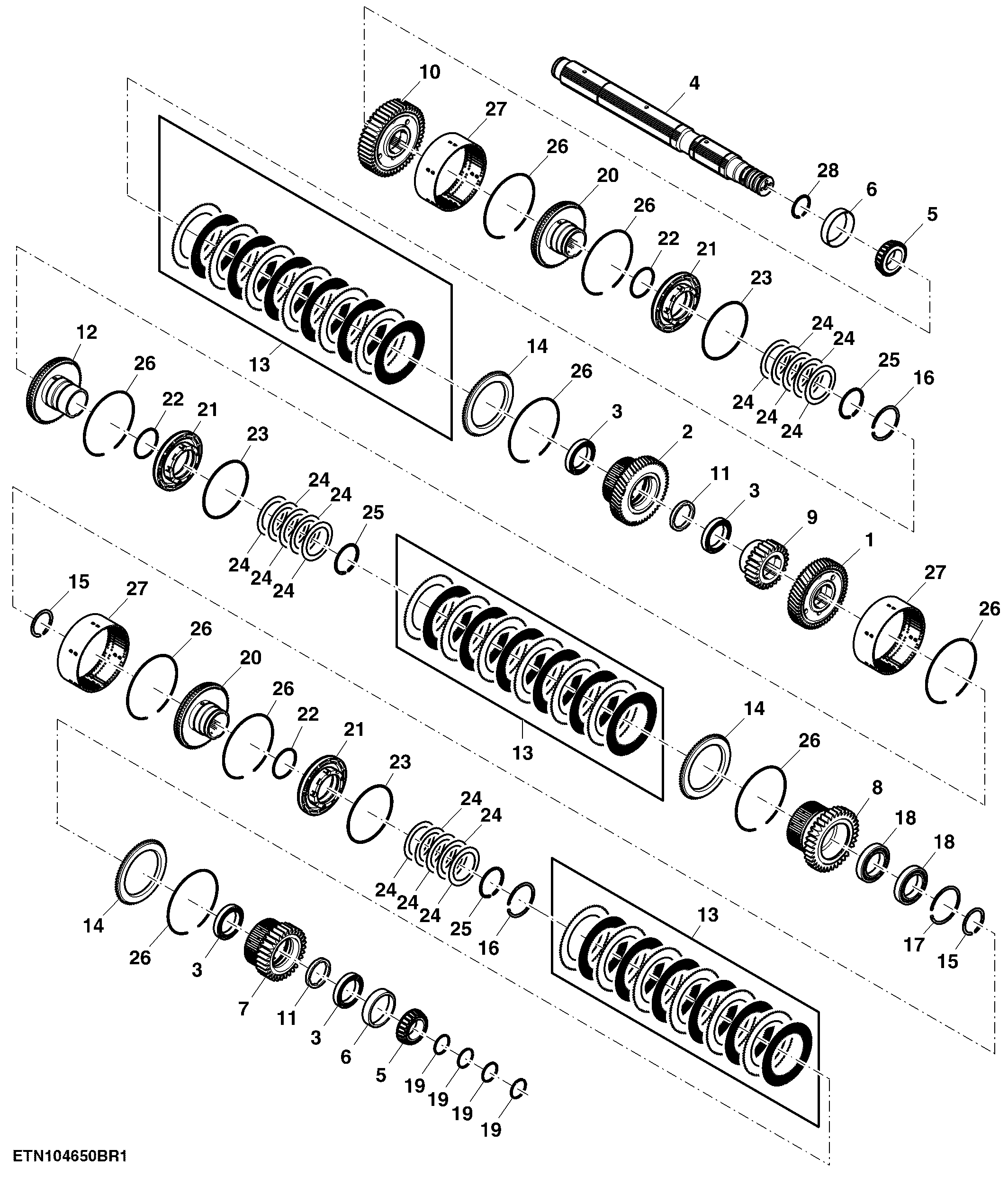

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R541905	1	Helical Gear	Z=54
2	R541901	1	Helical Gear	Z=53, ORDER R556995, R556946 AND (2) F40115
2	R556995	1	Helical Gear	-
3	RE325133	4	Ball Bearing	USE WITH R541901
3	RE325133	2	Ball Bearing	USE WITH R556995
4	RE581504	1	Countershaft	SUB FOR R551331 OR RE578079
5	RE340698	2	Bearing Cone	-
6	JD7446	2	Bearing Cup	-
7	R542406	1	Gear	Z=31
8	R542408	1	Gear	Z=36
9	R542404	1	Gear	Z=25
10	R542403	1	Gear	Z=48
11	R542427	2	Spacer	USE WITH R541901
11	R542427	1	Spacer	USE WITH R556995
12	R543446	1	Clutch	-
13	RE580272	3	Clutch Disk	SUB FOR RE573250
14	R542171	3	Clutch Plate	-
15	R542617	2	Snap Ring	TK=2.9 mm
16	R542720	1	Snap Ring	TK=2.769 mm, USE WITH R556995
16	R542720	2	Snap Ring	TK=2.769 mm, USE WITH R541901
17	R542721	1	Snap Ring	TK=2.769 mm
18	F40115	2	Ball Bearing	USE WITH R541901
18	F40115	1	Ball Bearing	USE WITH R556995
19	R324141	4	Sealing Ring	-
20	R556946	1	Clutch Disk	USE WITH R556995
20	R542173	1	Clutch	USE WITH R556995
20	R542173	2	Clutch	USE WITH R541901
21	R542166	3	Piston	-
22	R543243	3	Packing	-
23	R542916	3	Packing	-
24	R560092	15	Disk Spring	SUB FOR R554624
25	R135364	3	Snap Ring	TK=3.85 mm
26	R545713	9	Snap Ring	TK=3.76 mm
27	R542164	3	Clutch	-
28	R558214	1	Snap Ring	TK=2.362 mm, SUB FOR R335653
