Shield, Exhaust System Enclosure, FT4 Engine ( - 108000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R540594	1	Heat Shield	-
2	M157364	29	Nut	-
3	19M10365	5	Screw	M8 X 20
4	R552334	1	Heat Shield	SUB FOR R540593
5	RE572926	1	Heat Shield	-
6	L156248	11	Clamp	-
7	RE572927	1	Heat Shield	-
8	RE561364	1	Heat Shield	-
9	R558578	1	Stud	-
10	RE572506	1	Heat Shield	SUB FOR RE561366
11	R542177	1	Heat Shield	-
12	R552128	2	Stud	-
13	R550958	1	Heat Shield	SUB FOR R540601
14	R550886	1	Heat Shield	SUB FOR R540602
15	RE567126	1	Heat Shield	-
16	RE574574	1	Heat Shield	SUB FOR RE567127
17	RE575891	1	Shield	SUB FOR RE572503
18	R310377	14	Push Nut	12 mm (0.472")
19	R551221	1	Screen	-
20	57M8908	4	Clip	-
21	R545635	2	Stud	-
22	R538617	23	Cap Screw	-
23	M123593	20	Lock Nut	-
24	RE572505	1	Plate	SUB FOR RE565813
25	R344657	1	Plate	-
26	19M7786	4	Screw	M10 X 30
27	19M7866	6	Screw	M8 X 20
28	RE573245	1	Shield	SUB FOR R550896 OR R539247
29	R543147	4	Clip	-
30	R557429	1	Shield	SUB FOR R539249
31	R543145	1	Shield	-
32	24M7139	2	Washer	6.400 X 18 X 1.600 mm
33	R263172	2	Screw	-
34	R554795	1	Shield	SUB FOR R550897 OR R539245
35	R551162	1	Shield	SUB FOR R543823
36	R557891	1	Shield	SUB FOR R551161 OR R543822
37	19M10558	2	Screw	M6 X 10
38	R540595	1	Heat Shield	-
39	R543160	1	Plate	-
40	19M10489	42	Screw	M8 X 16
41	L155583	3	Clamp	-
42	57M10362	1	Clamp	-
43	19M7835	2	Screw	M10 X 35
44	R551629	1	Seal	-
45	R551630	1	Seal	-
46	R551667	1	Seal	-

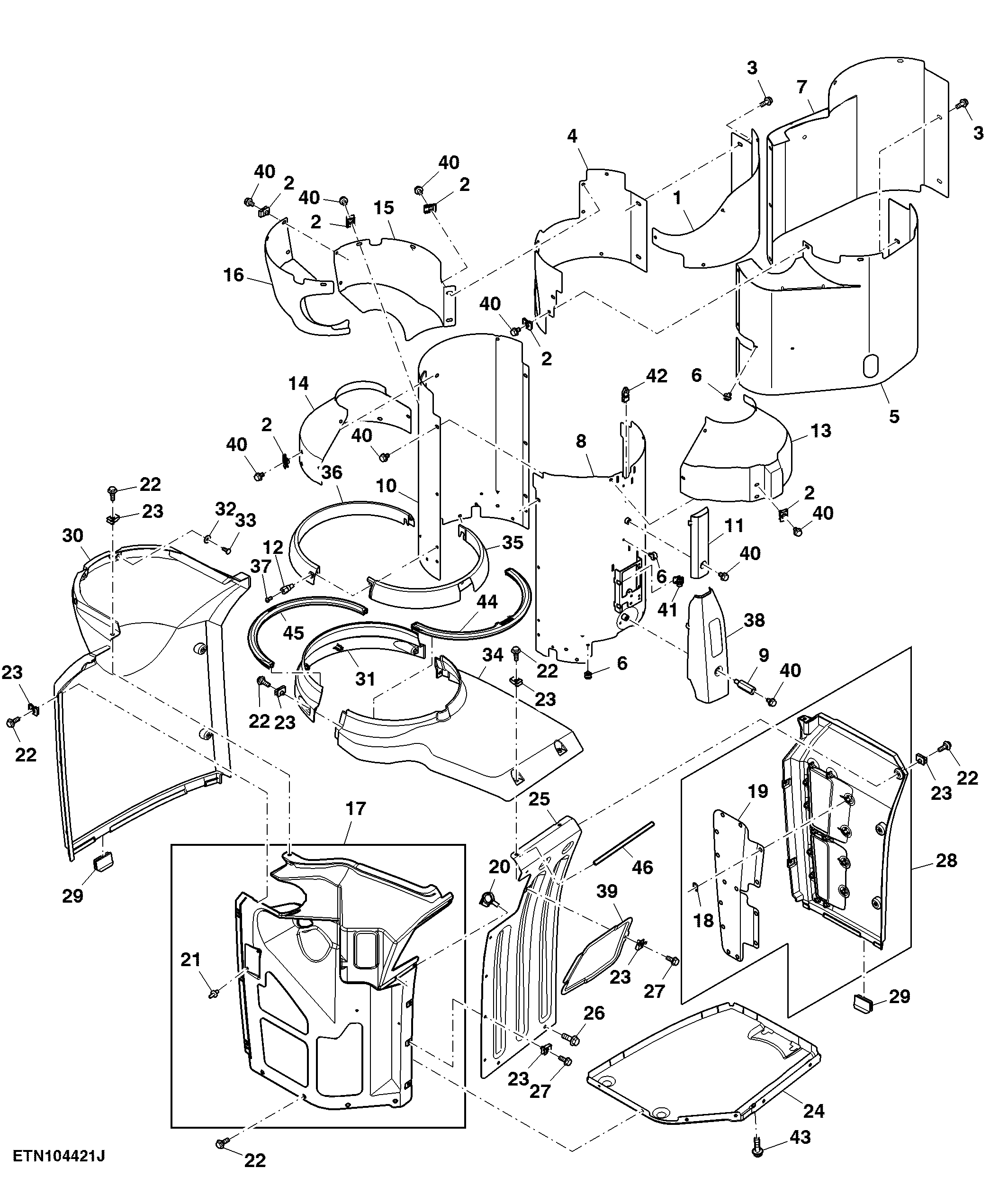

Shield, Exhaust System Enclosure, FT4 Engine ( - 108000)
