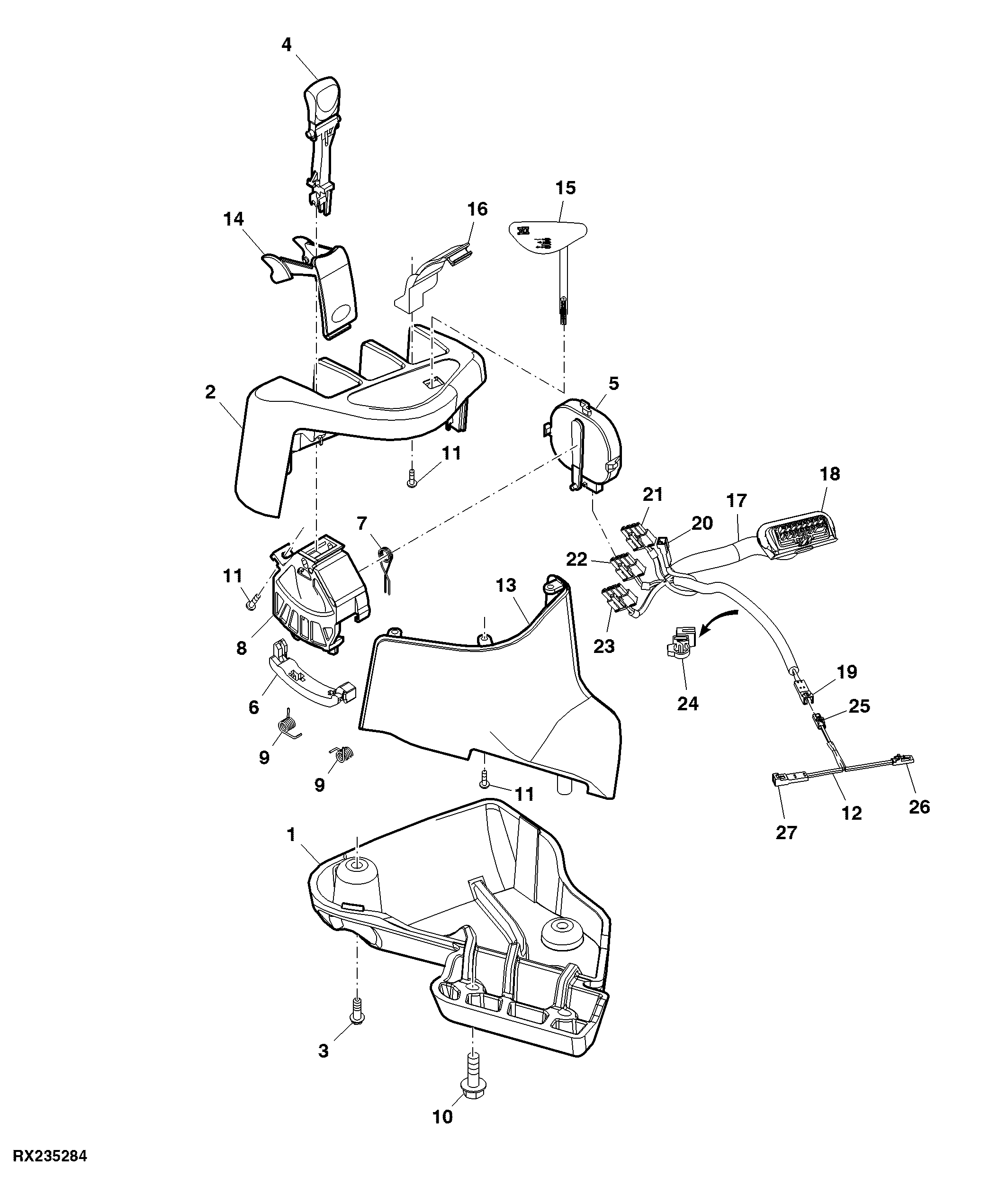

Controls, Front Loader, 6 SCV Side Module (053101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R307677	1	Housing	-
2	R307678	1	Cover	-
3	H111705	3	Screw	-
4	RE310676	1	Control Lever	-
5	RE267676	1	Potentiometer	-
6	R125878	1	Arm	-
7	R125879	1	Torsion Spring	-
8	R171535	1	Bracket	-
9	R217571	2	Torsion Spring	-
10	19M7867	2	Screw	M8 X 25
11	R250192	6	Screw	-
12	RE311653	1	Cab Wiring Harness	-
13	R311643	1	Cover	-
14	R237999	1	Cover	-
15	RE311175	1	Label	-
16	R237998	2	Plug	-
17	RE310914	1	Cab Wiring Harness	-
18	57M7717	1	Electrical Connector Assy	CSM; USE WITH(8) 57M7551_Pins AND (2) 57M7550_Pins
18	57M7722	1	Electrical Connector Assy	-
19	57M11350	1	Elec. Connector Housing	CARM
20	57M11350	1	Elec. Connector Housing	BL
21	57M7708	1	Electrical Connector Assy	SCV-11; USE WITH (4) 57M7551_Pins
22	57M7708	1	Electrical Connector Assy	SCV-12; USE WITH (4) 57M7551_Pins
23	57M7708	1	Electrical Connector Assy	SCV-13; USE WITH (4) 57M7551_Pins
24	57M9229	1	Clip	-
25	57M11355	1	Elec. Connector Housing	PPD
26	57M11355	1	Elec. Connector Housing	INV
27	57M11350	1	Elec. Connector Housing	BL

Controls, Front Loader, 6 SCV Side Module (053101 - )

Нет текстового описания
