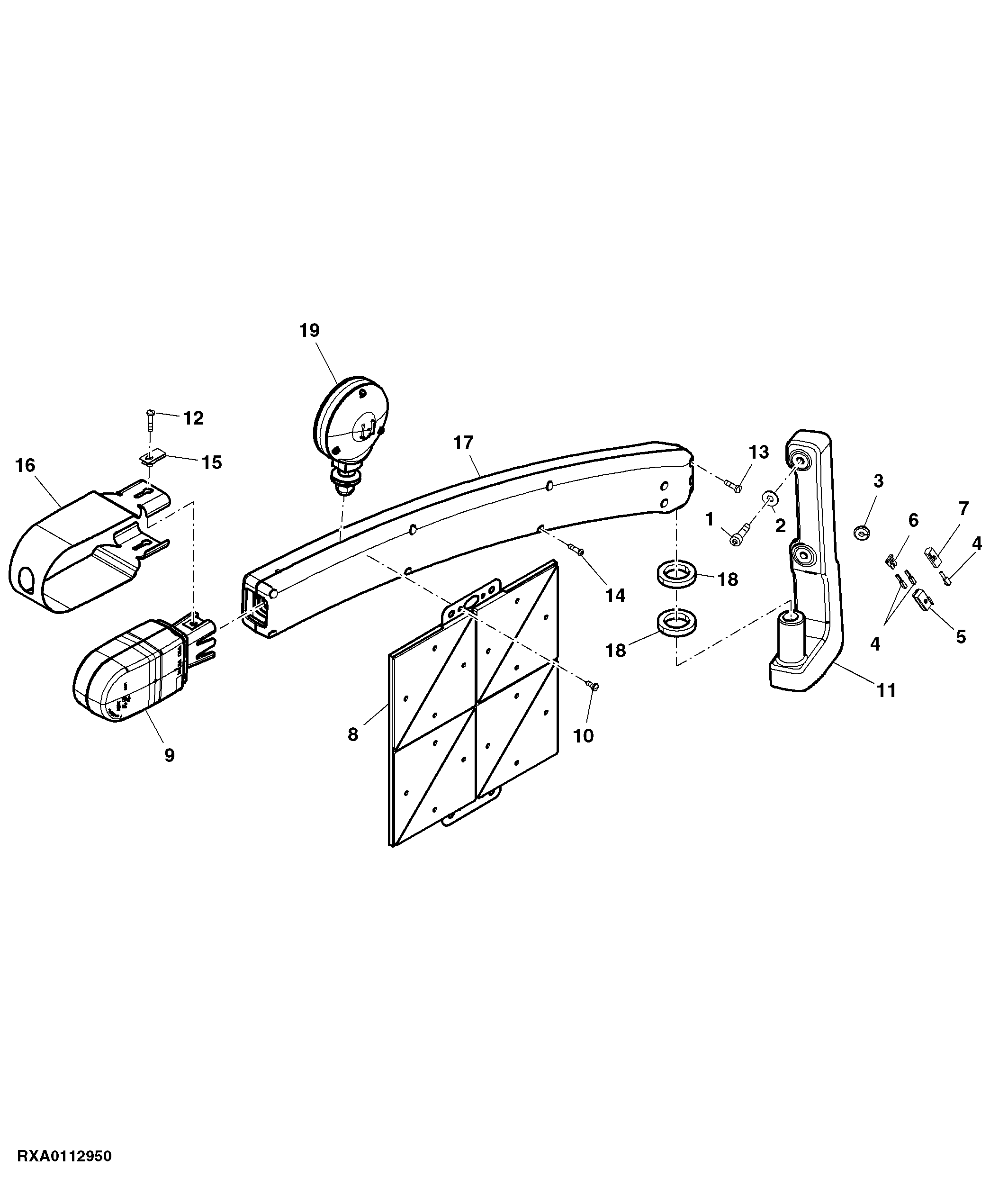

EXTREMITY ARM (120") (EUROPEAN VERSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9356	2	Screw	M8 X 30
2	R210137	2	Washer	-
3	H83060	1	Grommet	-
4	57M7501	3	Elec. Connector Terminal	-
5	57M7785	1	Elec. Connector Housing	-
6	57M7724	1	Electrical Connector Assy	-
7	57M7783	1	Elec. Connector Housing	-
8	WZ2600026	1	Sign	(Red/White) R.H.
8	WZ2600027	1	Sign	(Red/White) L.H.
9	RE250561	1	Lamp	-
10	37M7185	2	Screw	-
11	R273006	1	Support	L.H.
11	R273007	1	Support	R.H.
12	L173742	2	Screw	-
13	21M7303	5	Screw	M5 X 20
14	37M7372	6	Screw	-
15	R325780	2	Nut	(SUB FOR R117892, THIS APPLICATION)
16	R179273	1	Shield	-
17	RE219773	1	Arm	-
18	R180671	2	Washer	-
19	RE193224	1	Lamp	(Red/White)
