Открытый узел

COMMAND ARM BASE

COMMAND ARM BASE

COMMAND ARM BASE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

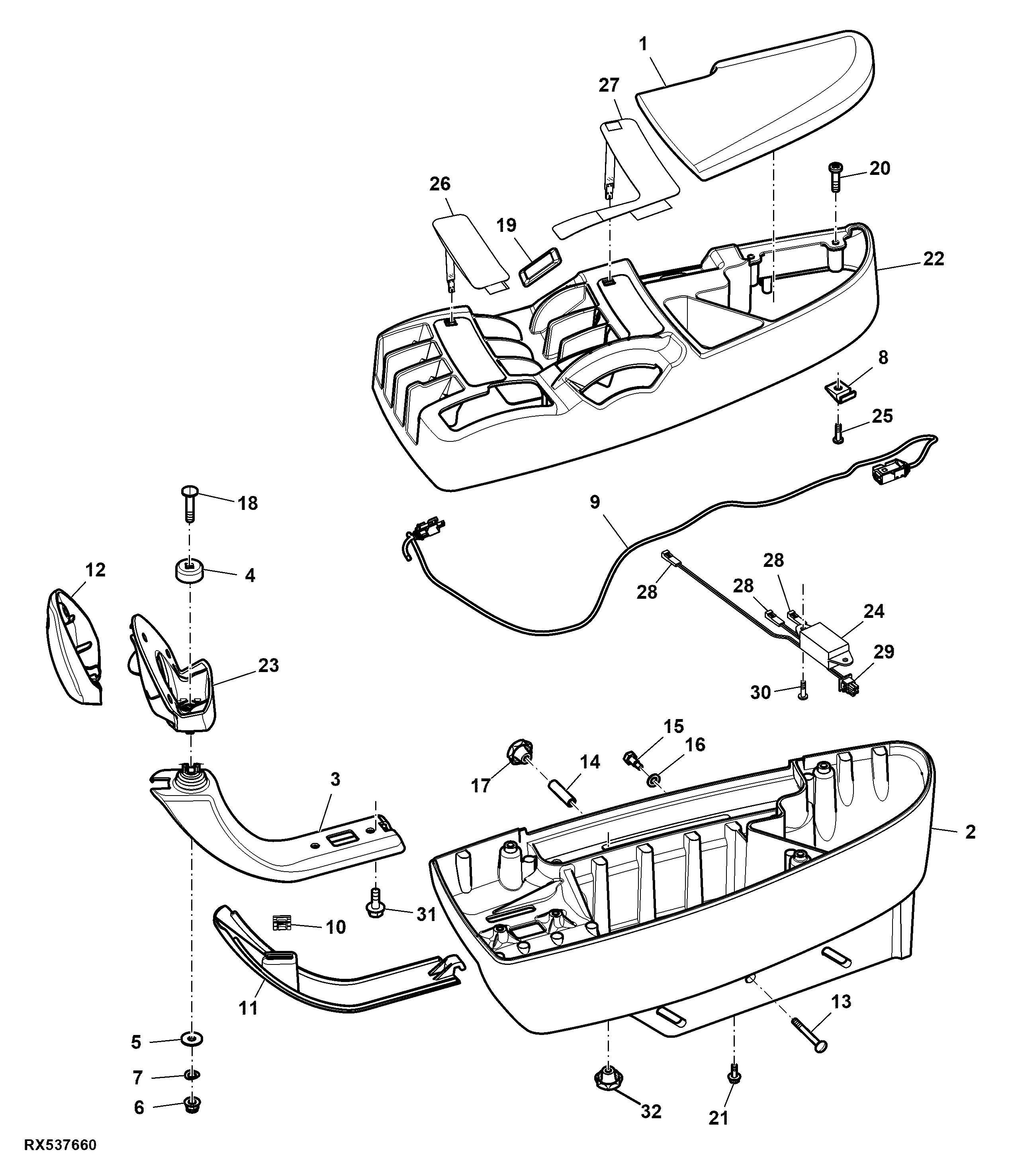

COMMAND ARM BASE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE308472	1	Cushion Cover	-
2	R289922	1	Housing	-
3	R279333	1	Support	-
4	R279337	1	Bushing	-
5	24M7207	1	Washer	8.400 X 24 X 2 mm
6	14M7396	1	Lock Nut	M8
7	R52862	1	Spring Washer	-
8	R291866	1	Clamp	-
9	RE283569	1	Monitor Wiring Harness	-
10	R270659	1	Clip	-
11	R279334	1	Cover	-
12	R279336	1	Cover	-
13	03M7247	1	Bolt	M10 X 90
14	28H3413	1	Bushing	0.423" X 0.675" X 2-1/2"
15	R309323	2	Cap Screw	-
16	24M7055	2	Washer	8.400 X 16 X 1.600 mm
17	99M7027	1	Knob	-
18	03M7188	1	Bolt	M8 X 40
19	M115279	1	Plug	-
20	R126355	2	Screw	-
21	H111705	5	Screw	-
22	R312490	1	Cover	-
23	R279335	1	Support	-
24	RE314685	1	Inverter	(SUB FOR RE270704)
25	37M7348	3	Screw	-
26	RE270692	1	Label	(W/ HITCH) 3 SCV
26	RE299102	1	Label	(W/O HITCH) 3 SCV
27	RE288229	1	Label	(W/O FRONT HITCH) 3 SCV
27	RE292285	1	Label	(W/ FRONT HITCH) 4 SCV
27	RE288661	1	Label	(W/O FRONT HITCH) 5 SCV
27	RE288663	1	Label	(W/O FRONT HITCH) 4 SCV
28	-	3	Part 32	-
29	57M7712	1	Electrical Connector Assy	-
30	R250192	2	Screw	-
31	19M9831	2	Screw	M6 X 16
32	RE270427	1	Knob	-
