Открытый узел

Starting Circuit Relay (907101 - )

Starting Circuit Relay (907101 - )

Starting Circuit Relay (907101 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

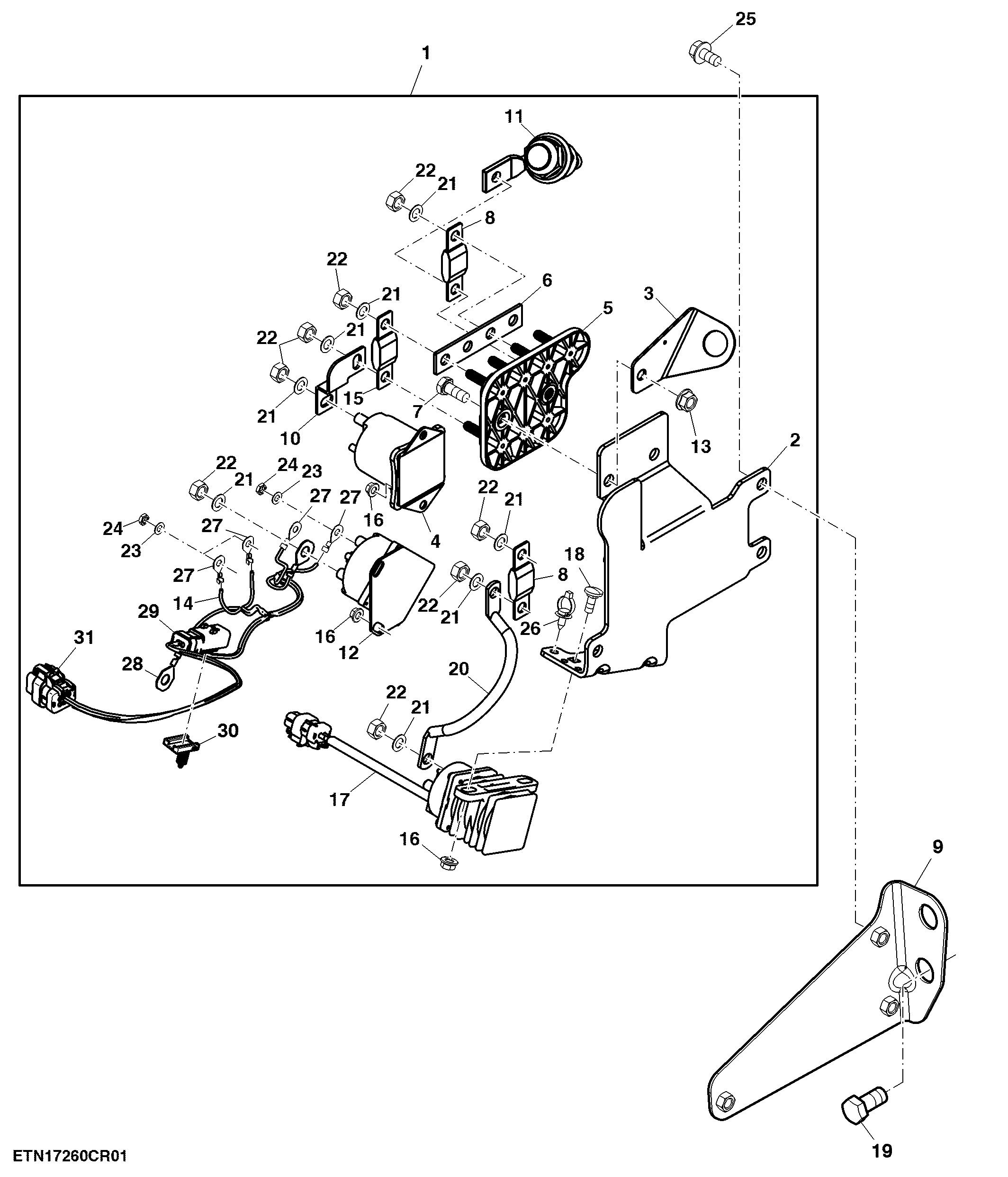

Starting Circuit Relay (907101 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE338920	1	Relay Module	-
1	RE336960	1	Relay Module	ORDER RE338920; ALSO ORDER RE559453 AND (3) 19M7868
2	RE334546	1	Bracket	USE WITH RE336960
3	RE325882	2	Bracket	USE WITH RE336960
4	RE324871	1	Relay	USE WITH RE336960
5	RE273485	1	Fuse Holder	USE WITH RE336960
6	R281816	1	Plate	USE WITH RE336960
7	19M7139	2	Cap Screw	M8 X 20, USE WITH RE336960
8	57M8964	2	Fuse	-
9	RE559453	1	Bracket	SUB FOR RE323780
10	RE324870	1	Bracket	USE WITH RE336960
11	RE271310	1	Diode	USE WITH RE336960
12	RE339008	1	Starter Relay	USE WITH RE336960
13	14M7298	2	Flange Nut	M8, USE WITH RE336960
14	RE325603	1	Wiring Harness	USE WITH RE336960
15	57M11106	1	Fuse	-
16	14M7303	6	Flange Nut	M6
17	RE336947	1	Relay	-
18	19M7376	2	Cap Screw	M8 X 22, USE WITH RE336960
19	19M7946	2	Cap Screw	M20 X 40
20	RE336946	1	Battery Cable	163 mm (6.417"), USE WITH RE336960
21	12M7022	8	Lock Washer	8.200 mm
22	14M7273	8	Nut	M8
23	12M7060	2	Washer	5.300 mm
24	14M7229	4	Nut	M5
25	19M7865	3	Screw	M8 X 16, USE WITH RE323780
25	19M7868	3	Screw	M8 X 30, USE WITH RE559453
26	RE258807	1	Tie Band	-
27	57M8873	4	Elec. Connector Terminal	-
28	57M8867	1	Elec. Connector Terminal	-
29	57M9776	1	Elec. Connector Housing	-
30	57M9939	1	Elec. Connector Accessory	-
31	57M9786	1	Elec. Connector Housing	-
