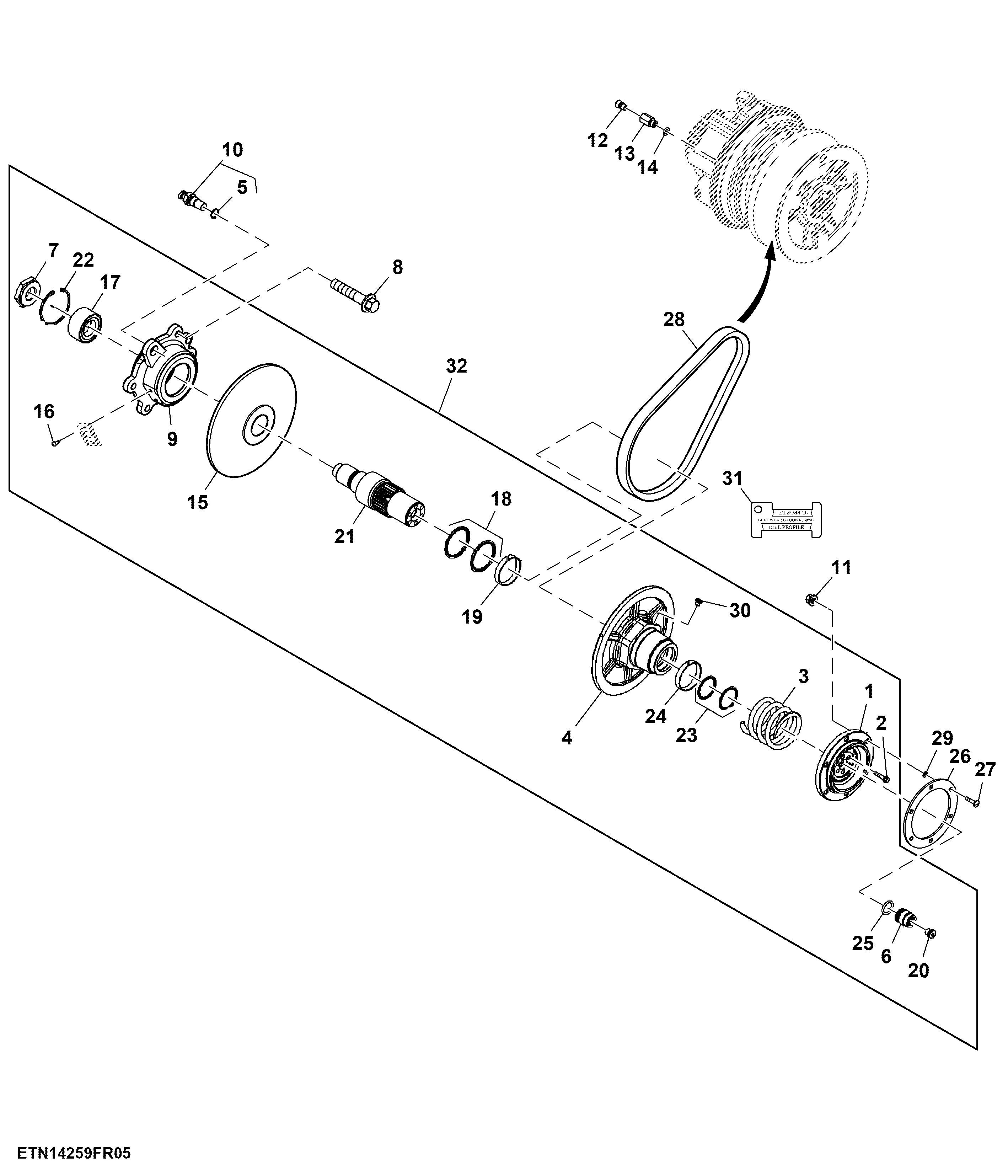

Fan Drive, Driven Assembly, 9.0 L, IT4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R292700	1	Hub	-
2	R531358	6	Cap Screw	M8 X 45
3	R284637	1	Compression Spring	-
4	R334886	1	Half Sheave	SUB FOR R284597
5	51M7044	1	O-Ring	17.300 X 2.200 mm
6	HXE38349	1	Fitting Plug	-
7	R315286	1	Nut	-
8	19M7786	4	Screw	M10 X 30
9	R281482	1	Hub	-
10	RE519144	1	Sensor	Magnetic Pick-Up
11	14M7298	6	Flange Nut	M8
12	RE62981	1	Pressure Relief Valve	-
13	H93915	1	Adapter Fitting	-
14	R26286	1	O-Ring	-
15	R284231	1	Half Sheave	ORDER R565039
15	R565039	1	Half Sheave	-
16	37H44	2	Screw	0.154" X 3/8"
17	RE567062	1	Tapered Roller Bearing	-
18	RE300797	1	Seal	-
19	R335492	1	Wear Ring	USE WITH R334886
19	R302460	1	Wear Ring	USE WITH R284597
20	AE38448	1	Pressure Relief Valve	-
21	R335167	1	Shaft	-
22	U44000	1	Snap Ring	-
23	RE300803	1	Seal	-
24	R302459	1	Wear Ring	USE WITH R284597
24	R335491	1	Wear Ring	USE WITH R334886
25	R495R	1	O-Ring	-
26	R222639	1	Ring	-
27	03M7187	6	Bolt	M8 X 35
28	R222393	1	V-Belt	ORDER R568198
28	R568198	1	V-Belt	-
29	M84309	6	Nut	-
30	58M5575	2	Lubrication Fitting	-
31	R569237	1	Checking Gage	Available for order in quantities of 100 per package.
32	RE559415	1	Fan Drive	ORDER RE572545
32	RE572545	1	Fan Drive	Components On Separate Page
