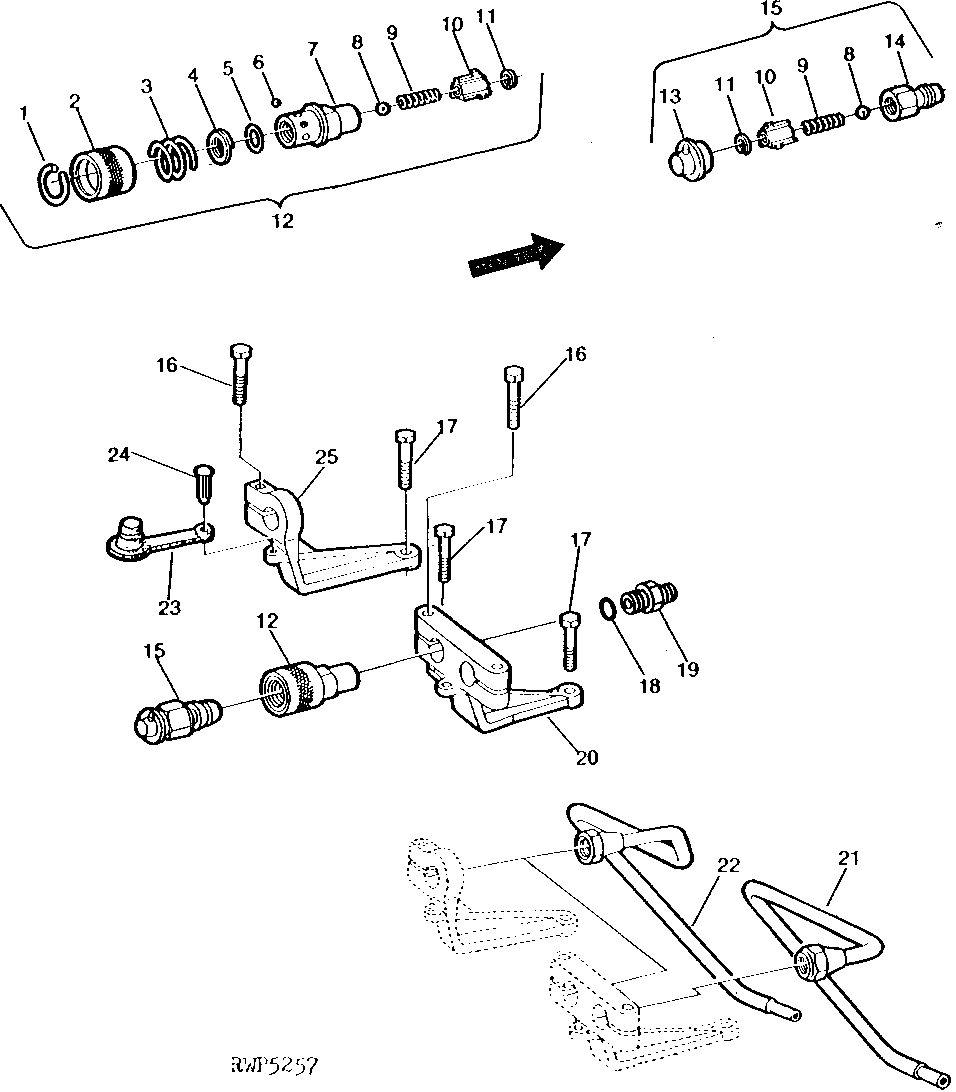

QUICK CONNECT COUPLERS AND BRACKETS [01K05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R32356	1	SNAP RING	-
2	R32355	1	SLEEVE	(SUB RE15361)
3	R32354	1	SPRING	(SUB RE15361)
4	R26485	1	BACK-UP RING	-
5	R495R	1	O-Ring	-
6	400R	6	Ball	6MM (1/4")
7	R32353	1	SOCKET OUTLET	-
8	D2361R	1	Ball	13MM (1/2")
9	R28084	1	SPRING	-
10	R28085	1	GUIDE	(SUB RE15361 OR AR93819)
11	R59633	1	WEAR RING	(SUB FOR R28204)
12	AR47331	1	HYDR.QUICK COUPLER SOCKET	(A) (SUB FOR AR31613) (SUB RE15361)
13	R28006	1	CAP	-
14	R27430	1	HYD. QUICK-CONNECT COUPLER	(SUB AR93819)
15	AR30210	1	HYDR.QUICK COUPLER PLUG	(A) (SUB AR93819)
16	19H1765	1	Cap Screw	(A) 3/8" X 1-3/4"
17	19H1831	2	Cap Screw	1/2" X 2"
18	R26375	1	O-Ring	(A)
19	R27237	1	Fitting	(A)
20	T22243	1	BRACKET	-
21	AL28485	1	OIL LINE	OUTER, (SUB FOR AT23738)
22	AL28484	1	OIL LINE	INNER, (SUB FOR AT23734)
23	R32419	1	COVER	(A) (SUB R80324)
24	T22244	1	GROOVE PIN	(A)
25	T26440	1	BRACKET	-

QUICK CONNECT COUPLERS AND BRACKETS [01K05]
