Открытый узел

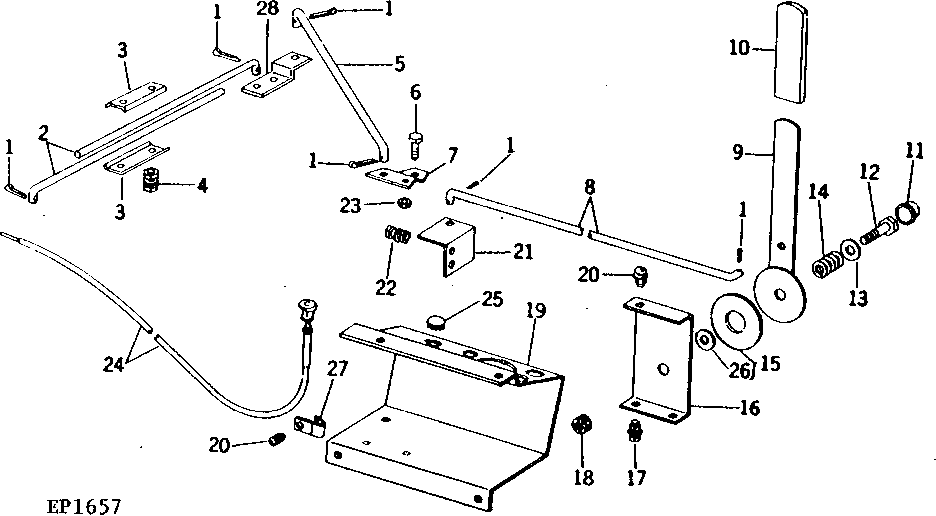

THROTTLE AND CHOKE CONTROL [A19]

THROTTLE AND CHOKE CONTROL [A19]

THROTTLE AND CHOKE CONTROL [A19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

THROTTLE AND CHOKE CONTROL [A19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11H206	5	Cotter Pin	3/32" X 3/4"
2	E48069	2	ROD	REAR
3	E36092	2	CLIP	-
4	19H1948	2	Cap Screw	1/4" X 3/4"
4	12H302	2	Lock Washer	1/4"
4	14H786	2	Nut	1/4"
5	E48068	1	ROD	-
6	19H1900	1	Cap Screw	5/16" X 3/4"
7	E40009	1	BRACKET	-
8	E39799	1	ROD	-
9	AE24212	1	LEVER	FRONT THROTTLE
10	E39529	1	Grip	-
11	M3470T	1	Plug	-
12	19H1805	1	CAP SCREW	1/2" X 2-1/4"
13	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
14	M4141T	1	Compression Spring	-
15	AE26824	1	LINING	-
16	E39773	1	SUPPORT	-
17	19H1813	2	CAP SCREW	5/16" X 5/8"
17	14H785	2	Nut	5/16"
17	12H303	2	Lock Washer	5/16"
18	E50302	1	Lock Nut	1/2", (SUB FOR BP12214)
19	E48087	1	PANEL	-
20	21H1304	3	Screw	5/16" X 3/4"
20	12H303	3	Lock Washer	5/16"
20	14H785	3	Nut	5/16"
21	E40008	1	SUPPORT	-
22	21H1304	2	Screw	5/16" X 3/4"
22	12H303	2	Lock Washer	5/16"
22	14H785	2	Nut	5/16"
23	E50101	1	Lock Nut	5/16", (SUB FOR BP12232)
24	AE29452	1	CHOKE	-
25	H80675	1	Plug	(SUB FOR E41904)
26	24H1162	1	Washer	17/32" X 1-1/4" X 0.060"
27	N10010	1	Clip	-
28	E48070	1	BRACKET	-
