Открытый узел

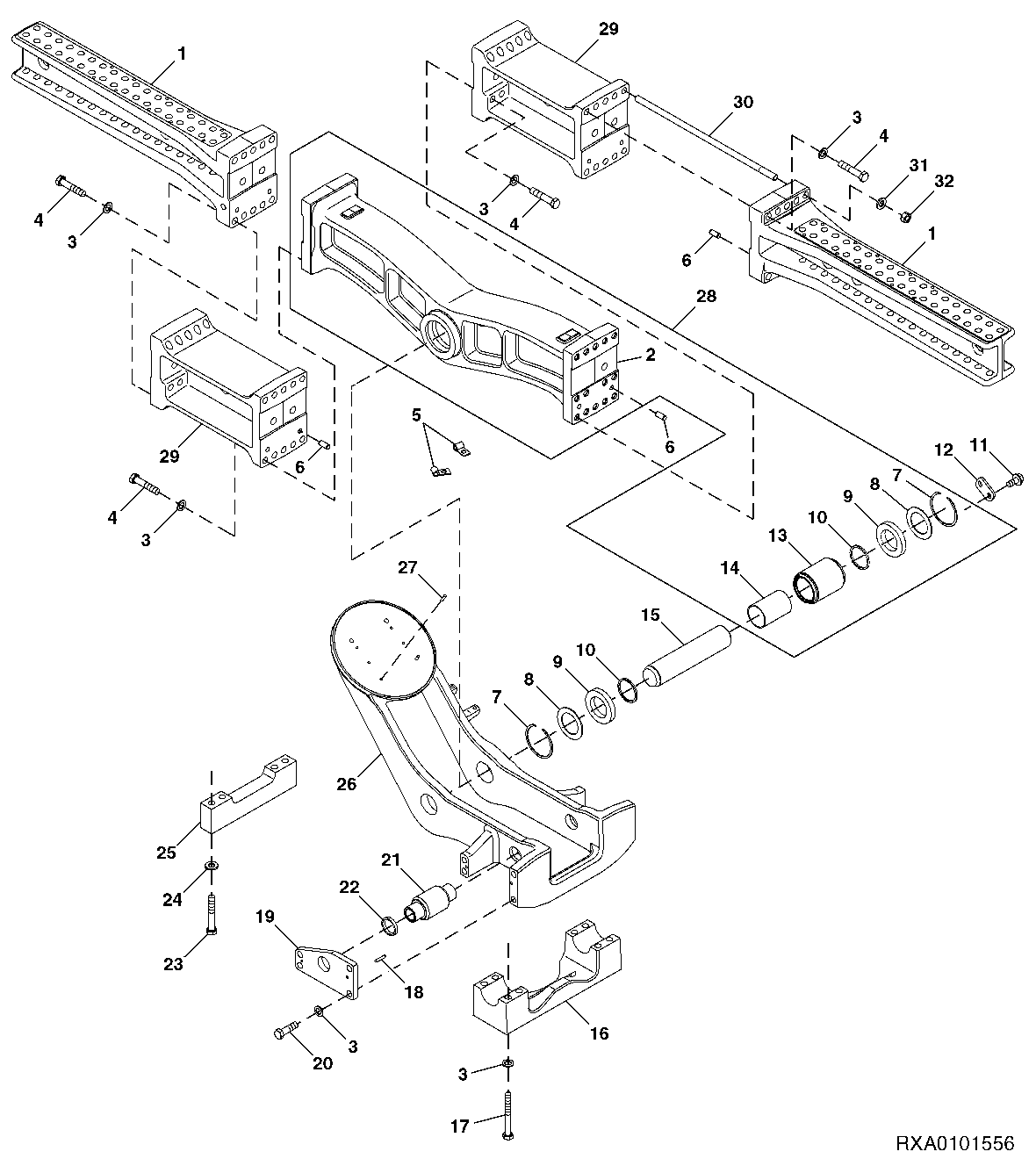

TRACK FRAME SUPPORT - WIDE

TRACK FRAME SUPPORT - WIDE

TRACK FRAME SUPPORT - WIDE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

TRACK FRAME SUPPORT - WIDE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R569056	2	Front Axle Support	SUB FOR R339029
1	R266796	2	Front Axle Support	(NORTH AMERICAN VERSION) ORDER R569056
1	R569058	2	Front Axle Support	-
1	R339028	2	Front Axle Support	(EUROPEAN VERSION) ORDER R569058; SUB FOR R270820
2	-	1	Part 5	-
3	24M7344	1	Washer	22 X 37 X 3 mm
4	19M9135	1	Cap Screw	M20 X 100
5	T13814	2	Clamp	-
6	R54380	1	Dowel Pin	-
7	H114688	2	Snap Ring	-
8	24H1240	2	Washer	3-1/32" X 4-1/2" X 0.105"
9	R539033	2	Seal	SUB FOR R158680
10	T67210	2	Seal	-
11	19M7788	2	Screw	M12 X 25
12	R136346	1	Plate	-
13	RE161311	1	Bushing	-
14	R158196	1	Bushing	-
15	R174942	1	Pin	-
16	R268629	1	Support	-
17	19M9142	1	Cap Screw	M20 X 160
18	44M7118	1	Dowel Pin	-
19	R268663	2	Plate	-
20	19M9133	1	Cap Screw	M20 X 70
21	RE242231	2	Isolator	-
22	R250238	2	Bushing	-
23	19M9139	4	Cap Screw	M20 X 130
24	24M7242	4	Washer	21.400 X 42 X 5 mm
25	R269961	1	Bracket	-
26	R565219	1	Arm	-
26	R265950	1	Arm	ORDER R565219
27	44M7118	2	Dowel Pin	-
28	RE265945	1	Walking Beam	ORDER RE593938
28	RE593938	1	Walking Beam	-
29	R266794	2	Spacer	ORDER R569059
29	R569059	2	Spacer	-
30	R538453	1	Rod	ORDER R270526
30	R270526	1	Rod	-
31	R283755	1	Washer	-
32	R280636	1	Nut	-
