Открытый узел

Pick-Up Hitch, W/ Stabilizer, Category 3 Drawbar

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9143	4	Cap Screw	M20 X 170
2	L113073	1	Label	-
3	14M7272	1	Nut	M6
4	L39905	2	Clamp	-
5	L114894	1	Label	-
6	19M8263	1	Screw	M6 X 30
7	RE570762	1	Bracket	(Drawbar Storage)
8	TCU19892	1	Pin Fastener	-
9	RE570372	1	Pin Fastener	SUB FOR APPL RE150871
10	AR62150	1	Quick Lock Pin	-
11	45M7080	1	Spring Locking Pin	-
12	RE234138	2	Hydraulic Hose	-
13	RE220130	2	Quick Lock Pin	-
14	24M7242	14	Washer	21.400 X 42 X 5 mm
15	11M7056	4	Cotter Pin	8 X 50 mm
16	R552395	2	Pin	SUB FOR R345994
17	L100459	1	Strap	-
18	24M7086	4	Washer	28 X 50 X 4 mm
19	19M7883	8	Screw	M20 X 120
20	R114125	1	Nut	-
21	R333147	1	Drawbar	Drawbar Type Pickup Hitch
22	R537390	1	Strap	ORDER RE566117
23	R111434	2	Cap Screw	-
24	R52006	3	Washer	-
25	14M7273	2	Nut	M8
26	19M7950	2	Cap Screw	M20 X 45
27	14M7517	1	Lock Nut	M10
28	19M8397	2	Cap Screw	M8 X 50
29	19M8499	1	Cap Screw	M10 X 60
30	R559513	1	Hitch Coupling	Hook Type Hitch Coupling
30	R326563	1	Hitch Coupling	Hook Type Hitch Coupling ORDER R559513
31	R345985	2	Pin	-
32	R345986	1	Pin	-
33	RE345984	1	Guide	-
34	RE345987	1	Hydraulic Cylinder	INCLUDES (2) T77613
35	RE574402	1	Hitch	-
36	RE574403	1	Hitch	-
37	RE572056	2	Lift Link	-
38	RE572058	1	Extension	-
39	34M7049	2	Spring Pin	8 X 50 mm
40	R550546	2	Pin	-
41	R550549	1	Extension	-
42	RE572057	1	Extension	-
43	R550547	1	Extension	-
44	19M7402	6	Cap Screw	M10 X 25
45	R551193	1	Brace	-
46	R551194	1	Brace	-
47	38H1171	2	Adapter Fitting	-
48	R26375	2	O-Ring	-
49	T77613	4	O-Ring	-
50	R542105	1	Lock Plate	-
51	24M7040	1	Washer	11 X 20 X 2 mm
52	11M7082	1	Cotter Pin	2.500 X 25 mm
53	R545342	1	Pin Fastener	-
54	R546661	1	Lever	USE WITH RE566117
55	RE566117	1	Strap	-

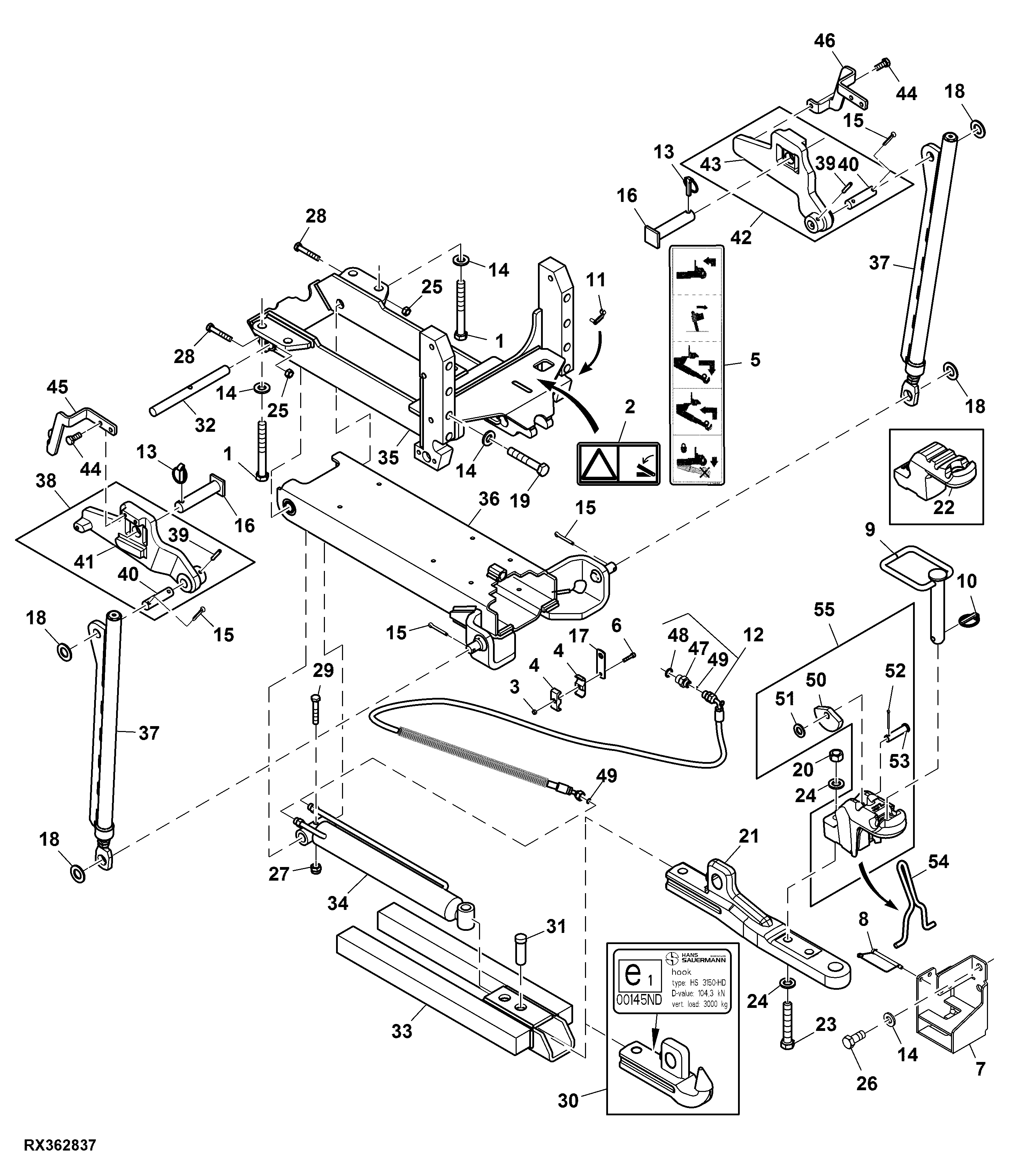

Pick-Up Hitch, W/ Stabilizer, Category 3 Drawbar
