Открытый узел

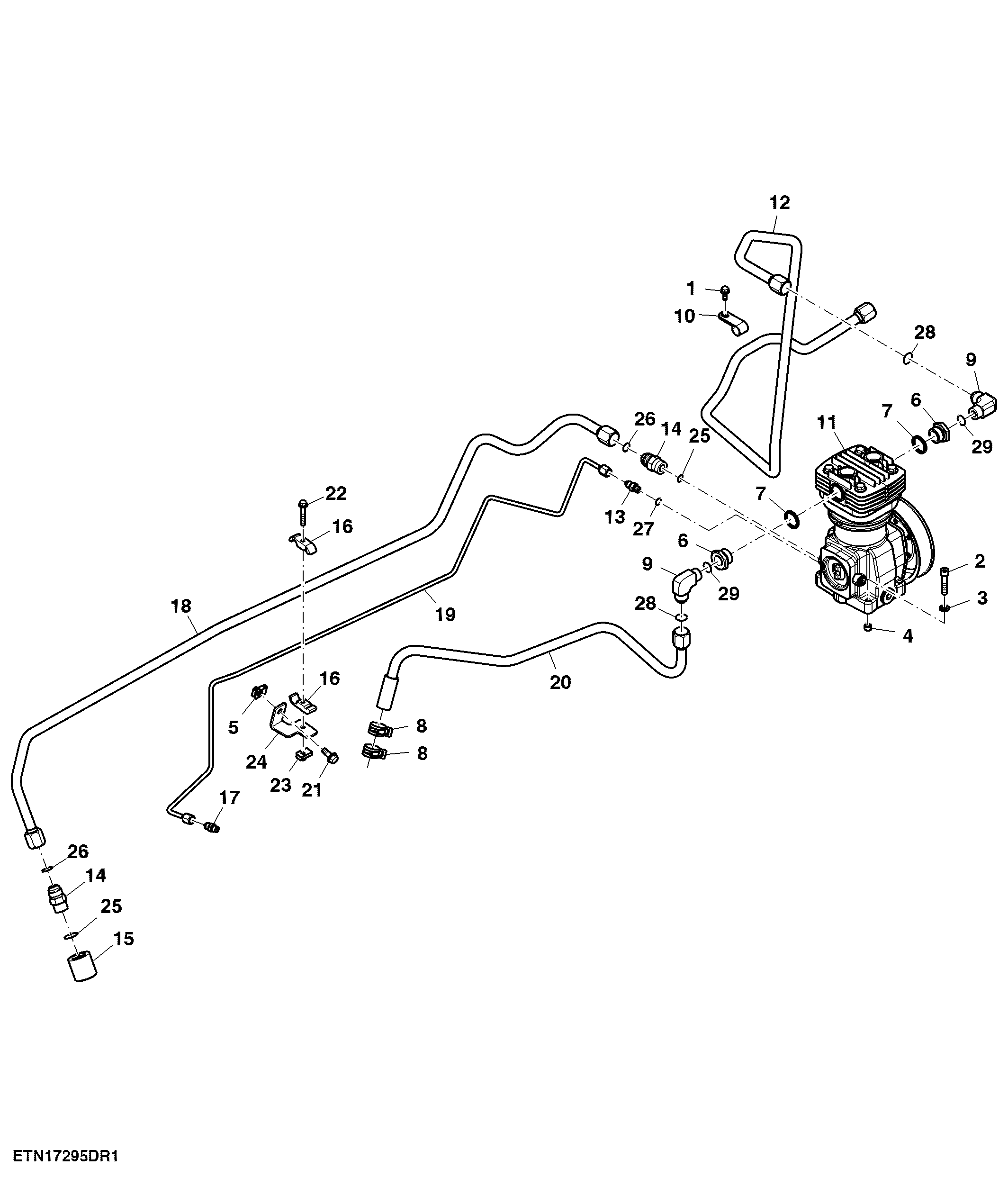

Air Brake Compressor Lines, Stage II

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7775	1	Screw	M6 X 16
2	19M8300	3	Screw	M8 X 40
3	24M7336	3	Washer	9 X 16 X 1.600 mm
4	L115093	2	Spring Pin	-
5	M123593	1	Lock Nut	-
6	R117153	2	Adapter Fitting	-
7	R117307	2	Ring	-
8	R117721	2	Clamp	-
9	R194262	2	Elbow Fitting	-
10	R51892	1	Clamp	-
11	RE189197	1	Compressor	-
12	RE332240	1	Line	Air Compressor To Tank
13	RE54603	1	Fitting	-
14	RE58382	2	Adapter Fitting	-
15	R121835	1	Adapter Fitting	-
16	R122318	2	Clamp	-
17	R35352	1	Fitting	-
18	RE221624	1	Oil Line	Return
19	RE221625	1	Oil Line	Brake Oil Supply
20	RE564390	1	Line	Air Inlet SUB FOR RE241923
21	19M7866	1	Screw	M8 X 20
22	19M7797	1	Screw	M6 X 40
23	M84972	1	Nut	-
24	R323026	1	Bracket	-
25	51M7111	2	O-Ring	20.300 X 2.400 mm
26	51M7044	2	O-Ring	17.300 X 2.200 mm
27	51M7039	1	O-Ring	8.100 X 1.600 mm
28	R26906	2	O-Ring	-
29	R26375	2	O-Ring	-

Air Brake Compressor Lines, Stage II

Нет текстового описания
