Открытый узел

Air Brake Compressor Lines

Air Brake Compressor Lines

Air Brake Compressor Lines

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

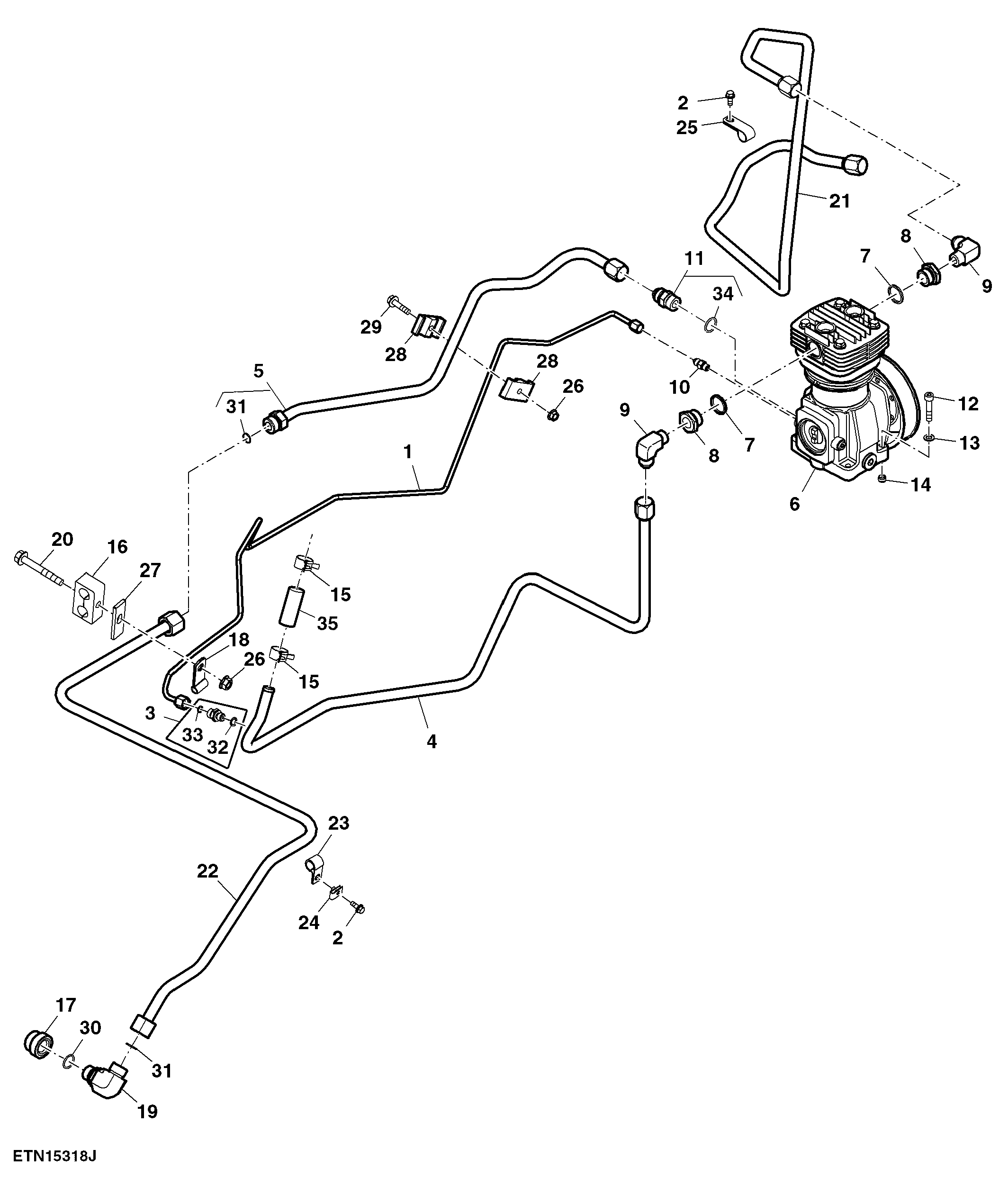

Air Brake Compressor Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE325758	1	Oil Line	Air Compressor Supply Line
2	19M7775	2	Screw	M6 X 16
3	RE538379	1	Fitting	-
4	RE325759	1	Line	Intake Elbow to Compressor
5	RE325757	1	Oil Line	Air Compressor Return Line
6	RE189197	1	Compressor	-
7	R117307	2	Ring	-
8	R117153	2	Adapter Fitting	-
9	R194262	2	Elbow Fitting	-
10	RE54603	1	Fitting	-
11	RE58382	1	Adapter Fitting	-
12	19M8300	3	Screw	M8 X 40
13	24M7336	3	Washer	9 X 16 X 1.600 mm
14	L115093	2	Spring Pin	-
15	R117721	2	Clamp	-
16	R243510	1	Clamp	-
17	R324503	1	Bushing	-
18	R529725	1	Clamp	-
19	38H5018	1	Elbow Fitting	-
20	19M7802	1	Screw	M8 X 65
21	RE332240	1	Line	Air Compressor To Tank
22	RE326133	1	Oil Line	Compressor Drain Line
23	R46414	1	Clamp	-
24	M84972	1	Nut	-
25	R51892	1	Clamp	-
26	14M7298	2	Flange Nut	M8
27	R243511	1	Plate	-
28	H120847	2	Clamp	-
29	19M7897	1	Screw	M8 X 35
30	51M7045	1	O-Ring	19.300 X 2.200 mm
31	T77932	2	O-Ring	-
32	R528719	1	O-Ring	-
33	R528735	1	O-Ring	-
34	51M7111	1	O-Ring	20.300 X 2.400 mm
35	-	1	Part 35	MF TY22328
