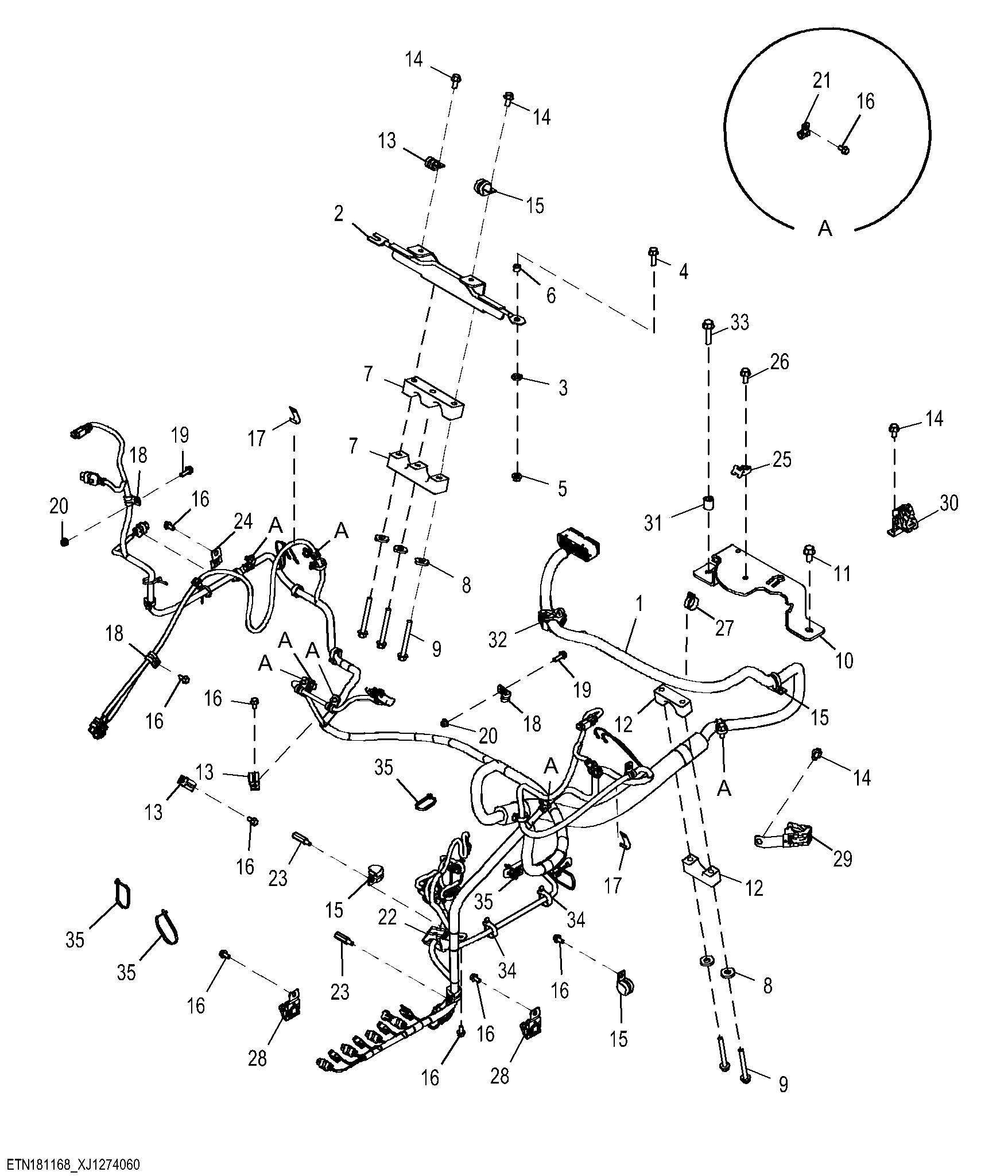

Main Loader Frame Wiring Harness and Hardware

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT484639	1	Chassis Wiring Harness	Loader Frame Wiring Harness Components on Seperate Page
2	AT516624	1	Bracket	SUB FOR AT484172
3	24M7614	3	Washer	13 X 24 X 2.500 mm
4	19M9986	2	Screw	M10 X 35
5	14M7648	2	Flange Nut	M10
6	T266406	1	Spacer	-
7	T407430	2	Block Clamp	-
8	T29342	5	Washer	-
9	19M7811	5	Screw	M10 X 90
10	AT475558	1	Plate	-
11	19M9873	1	Screw	M12 X 25
12	T407339	2	Block Clamp	-
13	T74416	4	Clamp	-
14	19M9844	4	Screw	M10 X 20
15	T102934	6	Clamp	-
16	19M9405	17	Screw	M8 X 16
17	AH89557	2	Clip	-
18	T75276	3	Clamp	-
19	19M9837	2	Screw	M8 X 25
20	14M7722	2	Lock Nut	M8
21	T74412	7	Clamp	-
22	T389878	1	Clamp	-
23	R524840	2	Stud	-
24	57M10650	1	Clip Kit	-
25	N380408	2	Clamp	-
26	19M9845	2	Screw	M10 X 25
27	H224073	5	Tie Band	-
28	T389883	2	Clamp	-
29	T404632	1	Clamp	-
30	T397502	1	Clamp	-
31	Z38274	1	Spacer	-
32	T437621	1	Clamp	-
33	19M10077	1	Screw	M12 X 50
34	H224073	2	Tie Band	-
35	R44302	9	Tie Band	-
