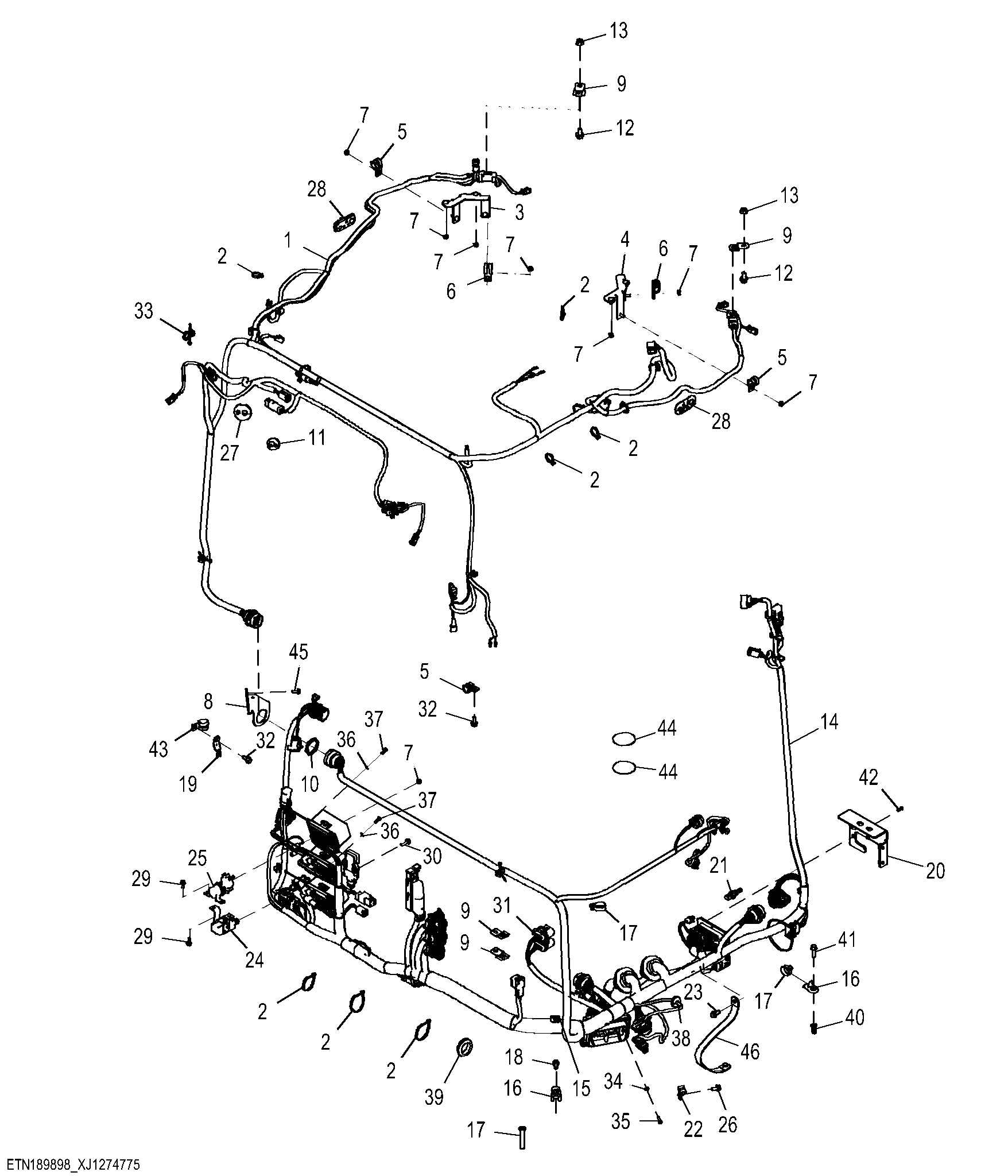

Cab Main Wiring Harness and Connectors

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT482235	1	Wiring Harness	Cab Roof Harness Components on Separate Page
2	R44302	46	Tie Band	-
3	AT483635	1	Bracket	-
4	AT483646	1	Bracket	-
5	T74416	3	Clamp	-
6	T269959	2	Clamp	-
7	14M7303	10	Flange Nut	M6
8	T400592	1	Bracket	-
9	57M10650	4	Clip Kit	-
10	57M8035	1	Nut	-
11	T398843	1	Grommet	-
12	19M7784	2	Screw	M10 X 20
13	14M7648	2	Flange Nut	M10
14	AT510471	1	Cab Wiring Harness	Cab Wiring Harness Components on Separate Page, SUB FOR AT469183
15	M84971	2	Nut	-
16	N380408	3	Clamp	-
17	H224073	8	Tie Band	-
18	19M7867	2	Screw	M8 X 25
19	57M8736	1	Elec. Connector Accessory	-
20	AT481105	1	Bracket	-
21	RE525016	1	Thermocouple	Air Temperature
22	T74412	1	Clamp	-
23	19M7866	1	Screw	M8 X 20
24	AT412661	1	Relay	-
25	AT145341	1	Relay	24V
26	19M9405	5	Screw	M8 X 16
27	T402603	1	Grommet	-
28	T400970	2	Grommet	-
29	19M9831	4	Screw	M6 X 16
30	19M9832	2	Screw	M6 X 25
31	19M7786	1	Screw	M10 X 30
32	19M9836	2	Screw	M8 X 20
33	AH225365	1	Clip	-
34	24M7054	4	Washer	6.400 X 12 X 1.600 mm
35	R80979	4	Screw	-
36	24M7293	12	Washer	6.500 X 13 X 1.600 mm
37	19M7372	12	Cap Screw	M5 X 16
38	T322402	1	Grommet	-
39	U15091	1	Grommet	-
40	T196079	1	Nut	-
41	19M9838	1	Screw	M8 X 30
42	21M7252	3	Screw	M4 X 16
43	T78787	1	Clamp	-
44	T206106	2	Label	Gray Circle Decorative
45	19M7775	2	Screw	M6 X 16
46	R36545	1	Ground Cable	-

Cab Main Wiring Harness and Connectors
