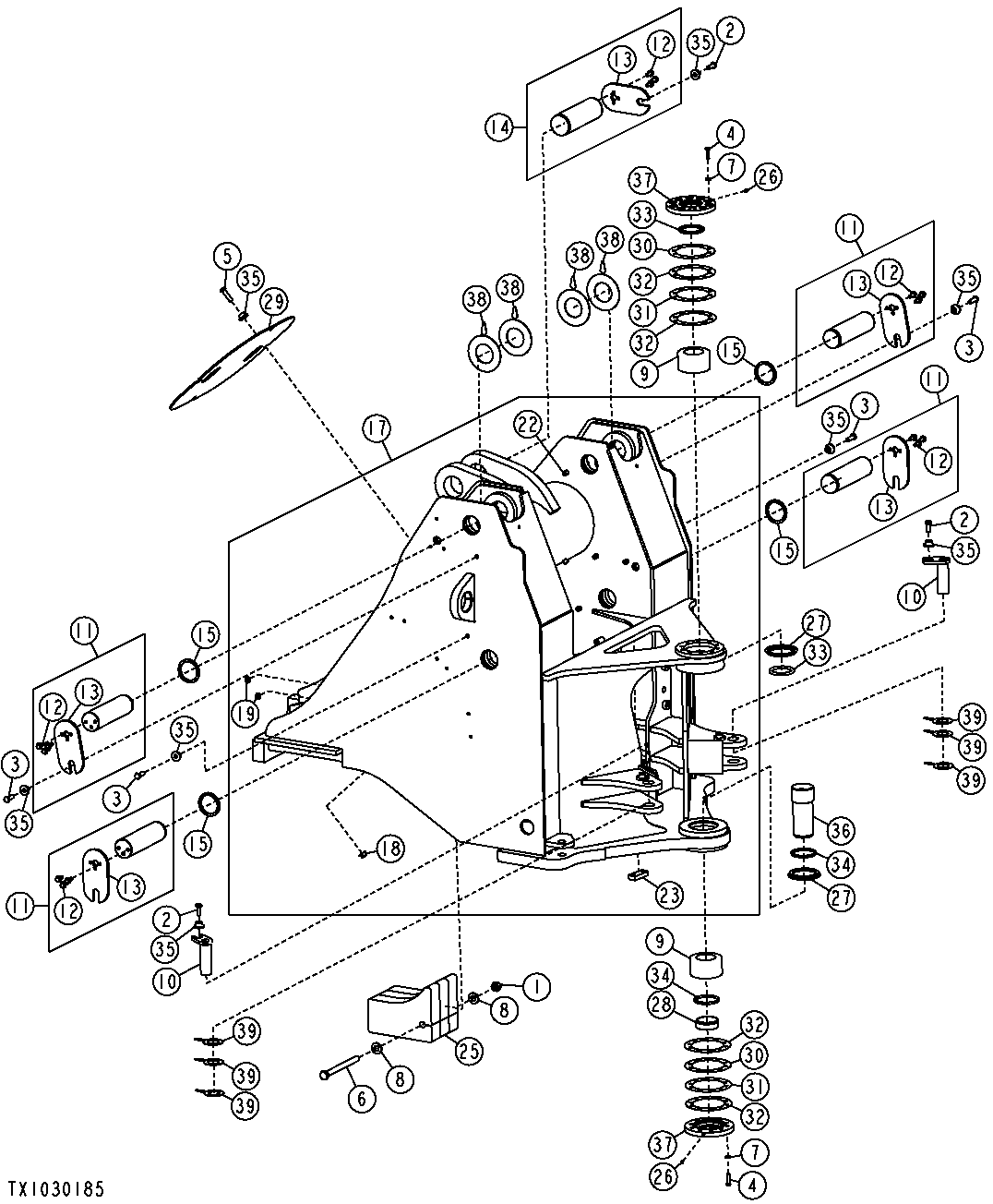

LOADER FRAME (NEVERGREASE) (SN 612711-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7278	2	Nut	M24
2	19M7488	3	Cap Screw	M16 X 40
3	19M7489	4	Cap Screw	M16 X 45
4	19M7496	20	Cap Screw	M12 X 45
5	19M7759	4	Cap Screw	M16 X 60
6	19M8791	2	Screw	M24 X 280
7	24M7240	20	Washer	13 X 25 X 3 mm
8	24M7243	4	Washer	25.400 X 50 X 6 mm
9	AT202609	2	Bearing	-
10	AT345968	2	Pin	(SUB FOR AT202897)
11	AT353853	4	Pin Fastener	(SUB FOR AT223926)
12	19M7789	15	Screw	M12 X 30, (USE WITH AT223926 OR AT223927)
12	24M7097	15	Washer	17 X 28 X 2.500 mm, (USE WITH AT353853 OR AT353854)
12	19M8295	15	Cap Screw	M16 X 55, (USE WITH AT353853 OR AT353854)
13	-	5	Part 15	(SUB AT353853 OR AT353854) (T180931 NLA)
13	T242247	5	Plate	(USE WITH AT353853 OR AT353854)
14	AT353854	1	Pin	(SUB FOR AT223927)
15	T236611	4	Seal	-
17	-	1	Part 19	(AT225580 NLA)
18	14M7291	6	Flange Nut	M16
19	14M7443	2	Flange Nut	M12
22	TT160023	6	Bushing	(SUB FOR (6) T72414, THIS APPLICATION)
23	T133290	1	Strap	-
25	AT225585	2	Counterweight	-
26	JD7759	2	Lubrication Fitting	-
27	T156027	2	Spacer	-
28	T156174	1	Locking Collar	-
29	T156190	1	Cover	-
30	T156709	2	Shim	-
31	T156710	2	Shim	-
32	T156711	4	Shim	-
33	T156926	2	Seal	-
34	T156927	2	Seal	-
35	T176064	11	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
36	T182260	1	Pin Fastener	-
37	T200887	2	Cover	-
38	T223721	4	Shim	-
39	T223740	6	Shim	-

LOADER FRAME (NEVERGREASE) (SN 612711-)
