Fan Drive Pulley and Belt Tensioner Bracket/Pulley

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H686	1	Pipe Plug	1"
2	JD10329	2	Ball Bearing	-
3	R63987	1	Shaft	-
4	RE20768	1	Seal	-
5	R62191	1	Snap Ring	(RED)
5	R62192	1	Snap Ring	(GREEN)
5	R62193	1	Snap Ring	(BLUE)
5	R62194	1	Snap Ring	(WHITE)
6	-	1	Part 9	ORDER RE516050
7	T20217	1	Washer	-
8	19H1815	1	Cap Screw	1/2" X 1-1/4"
9	RE516050	1	Housing	(MARKED R129057)
10	-	1	Part 13	(Not Illustrated) (Shown in Section for Engine Auxiliary System)
11	19M7811	1	Screw	M10 X 90
12	19M8551	1	Screw	M10 X 25
13	RE515956	1	Belt Tensioner	-
13	R515409	1	Spacer	-
14	R99590	1	Cover	-
15	R130589	1	Screw	(USE WITH RE65849)
16	RE65849	1	Pulley	(SUB RE501133 AND 19M8114)(FAN DRIVE)
17	19M8114	1	Screw	M10 X 70, (USE WITH RE501133)
18	RE501133	1	Idler	(FAN DRIVE)
19	R500320	1	Spacer	(SUB FOR R133233)
20	19M7818	4	Screw	M12 X 80
21	19M7785	2	Screw	M10 X 25
22	19M8551	1	Screw	M10 X 25
23	R130389	1	Bracket	-
24	19M7810	1	Screw	M10 X 80
25	RE518097	1	Belt Tensioner	(SUB FOR RE68716 OR RE70535)(ALTERNATOR)
25	RE170084	1	Belt Tensioner	(ALTERNATOR)

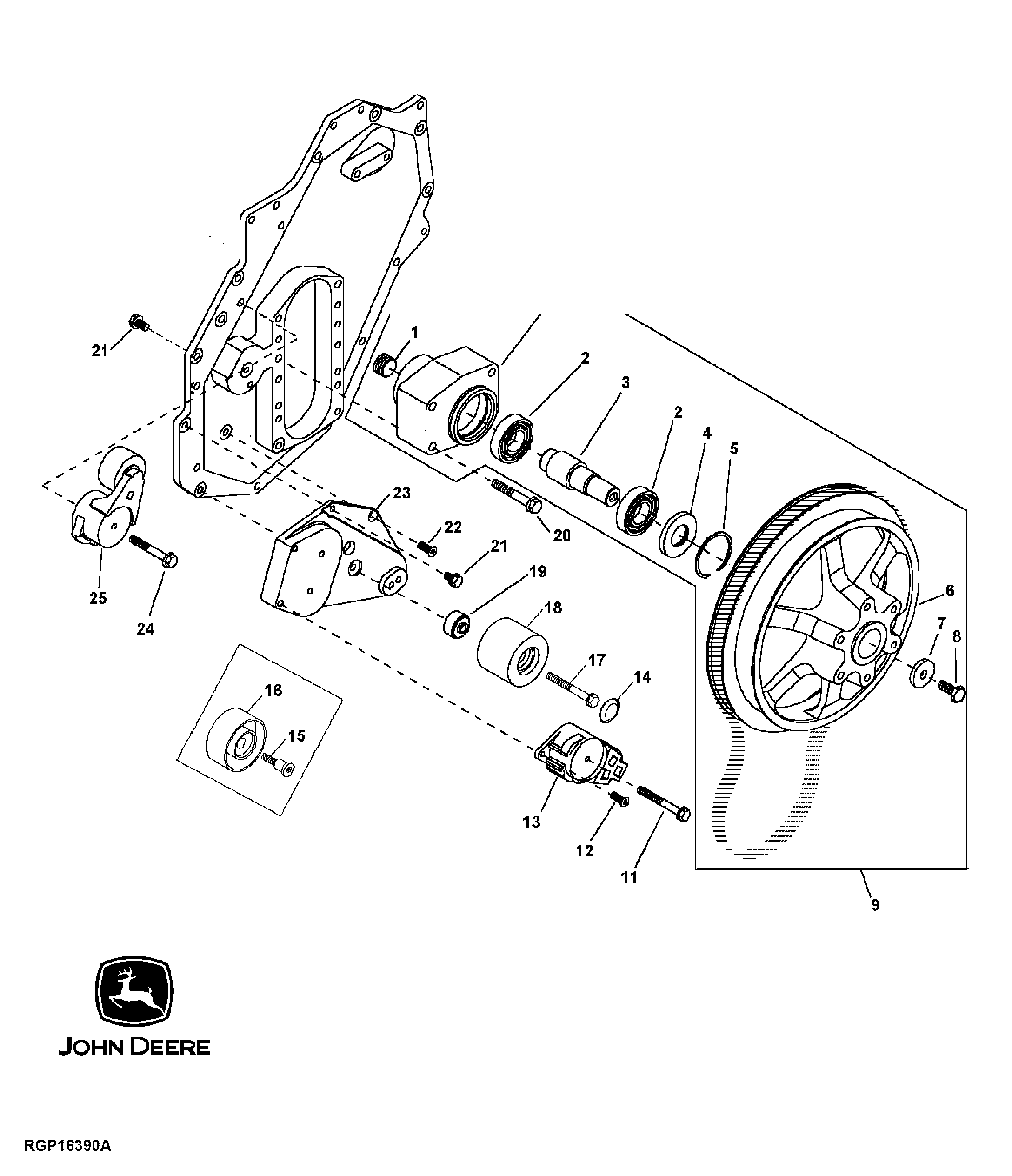

Fan Drive Pulley and Belt Tensioner Bracket/Pulley

Нет текстового описания
